Створюємо шаблон оформлення проектної документації в MS Word (колонтитули) або таблиці в колонтитулах для блондинок.

Шрифти для AutoCAD, NanoCAD

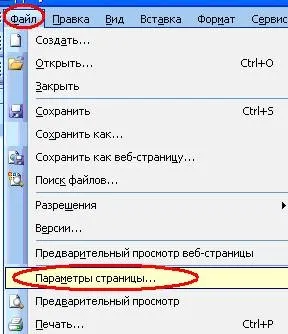

Запускаємо MS Word, створюємо новий документ, в меню вибираємо Файл - Параметри сторінки

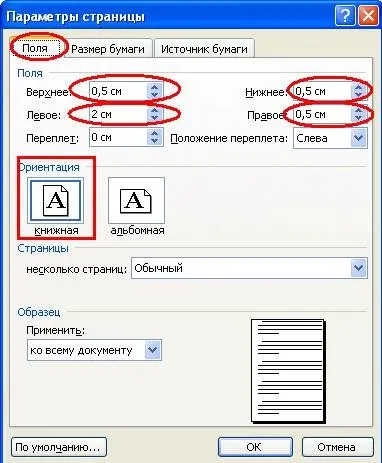

У випадаючому вікні встановлюємо поля сторінки. Верхнє 0,5 см, Ліве 2 см, Нижнє 0,5 см, Праве 0,5 см

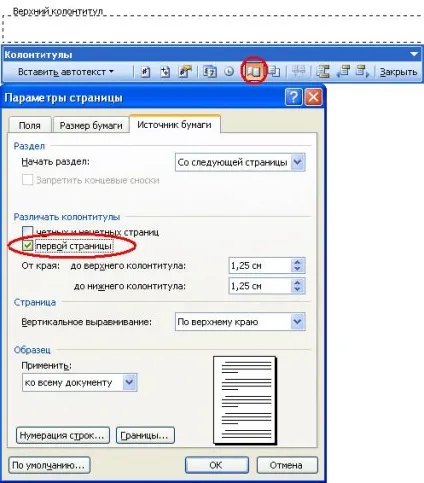

У меню програми Word натискаємо Вид - Колонтитули. натискаємо значок Параметри сторінки і на вкладці Джерело паперу. в розділі Розрізняти колонтитули відзначаємо чеком першої сторінки.

Дана процедура необхідна для того щоб на аркушах були різні колонтитули, або що б даний колонтитул був тільки на 1 сторінці.

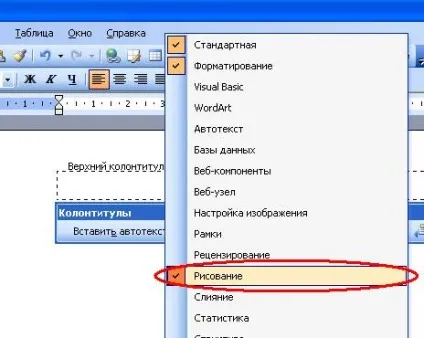

Для створення рамки нам буде потрібно панель інструментів Малювання, викликати її можна натиснувши правою клавішею миші на панелі інструментів і зазначивши Малювання.

На панелі малювання кликнемо по прямокутнику.

Накреслимо прямокутник довільної форми

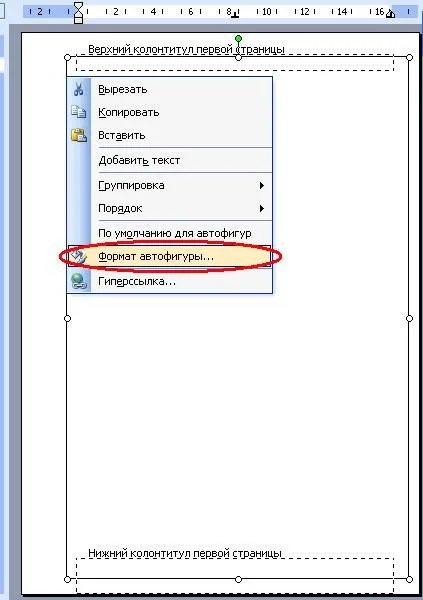

Виділимо вийшов прямокутник і правою кнопкою миші, викличемо допоміжне меню, виберемо пункт Формат автофігури.

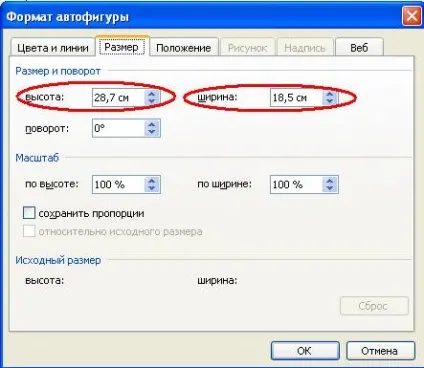

На вкладці Розмір, виставимо розміри рамки. Ми знаємо, що висота аркуша А4 дорівнює 29,7 см, а ширина 21 см. За ГОСТом лівий відступ 2 см, верхній, правий, знизу рівні 0,5 см. Обчислюємо нашу висоту 29,7-0,5-0, 5 = 28,7 Ширина 21-2-0,5 = 18,5

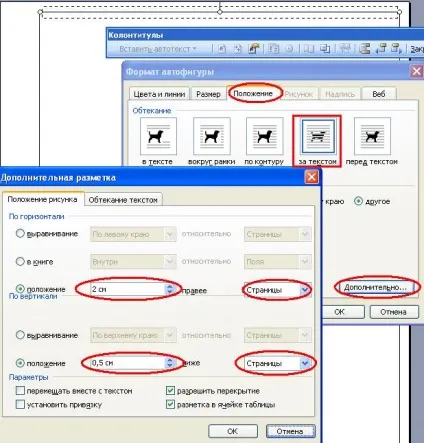

Тепер необхідно прив'язати нашу рамку до кроям листа, для цього йдемо на вкладку Положення. відзначаємо за текстом. натискаємо кнопку Додатково і на вкладці Положення малюнка. виставляємо Положення По горизонталі 2 см. прив'язку ставимо щодо Сторінки.

В результаті у нас вийшла рамка в колонтитулі згідно ГОСТу.

Для того що б прибрати великий відступ з верху, необхідно зрушити колонтитул на верх.

Тепер перейдемо до створення табличній частині.

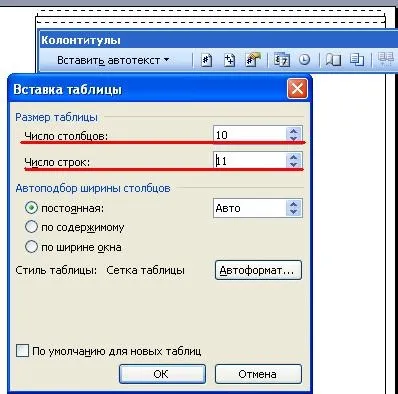

Є багато варіантів як малювати таблицю, мені здалося простіше вставити таблицю 11 рядків на 10 стовпців, а потім об'єднати деякі осередки.

Відкриваємо Колонтитули. на панелі інструментів Колонтитули натискаємо кнопку Нижній колонтитул

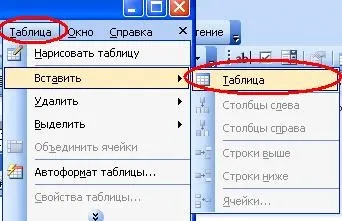

йдемо в меню Word Таблиця - Вставити - Таблиця

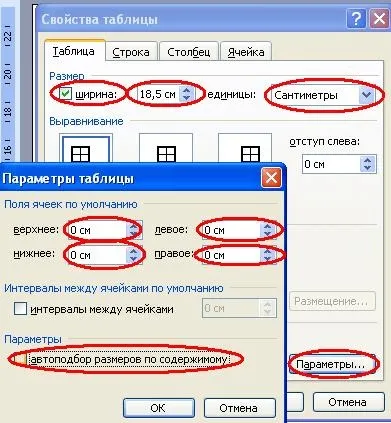

Далі необхідно зайти в властивості таблиці, для цього правою кнопкою миші натискаємо на значку об'єкта або виділяємо всю таблицю і натискаємо правою кнопкою на виділеному.

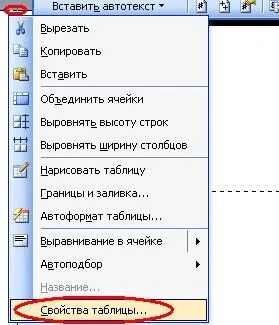

У випадаючому допоміжному меню входимо в Властивості таблиці.

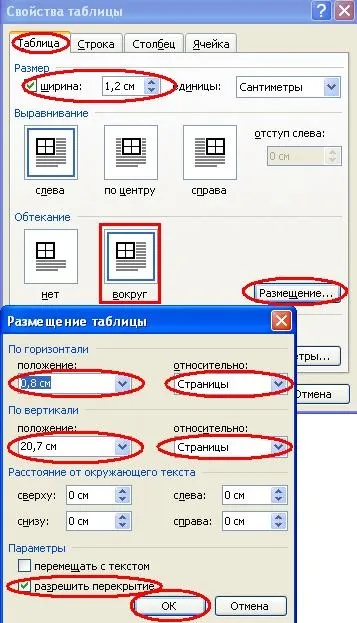

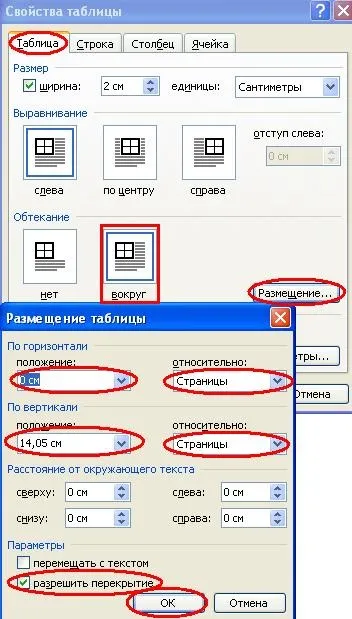

Для того що б наша таблиця встала на потрібне місце потрібно активувати кнопку Розміщення. для цього необхідно вибрати обтікання навколо.

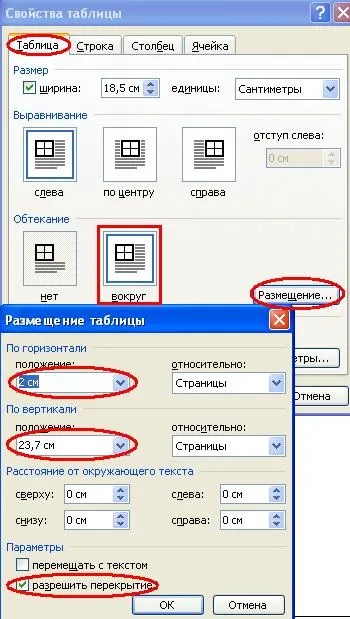

Явно вказуємо положення по горизонталі 2 см щодо Сторінки. і положення по вертикалі 29,7 см (висота аркуша) - 0,5 см (верхнє поле) - 5,5 см (висота таблиці) = 23,7 см. ставимо чек дозволити перекриття.

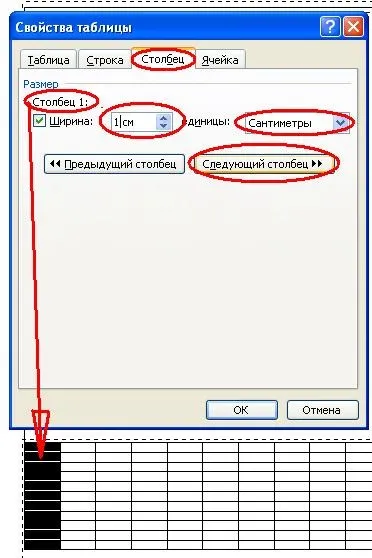

На вкладці стовпець кнопками Попередній стовпець / Наступний стовпець, вибираємо Стовпець 1, виставляємо йому розмір 1 см, натискаємо кнопку Наступний стовпець.

Для стовпець 1 - 1 см, для стовпець 2 - 1 см, для стовпець 3 - 1 см, для стовпець 4 - 1 см, для стовпець 5 - 1,5 см, для стовпець 6 - 1 см, для стовпець 7 - 7 см , для стовпець 8 - 1,5 см, для стовпець 9 - 1,5 см, для стовпець 10 - 2 см.

В результаті у нас повинна вийде така таблиця в нижньому колонтитулі.

Потрібно об'єднати комірки, що б вийшов штамп по ГОСТ.

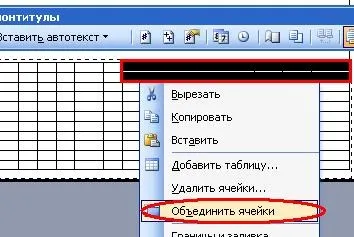

Для цього виділяємо необхідні комірки, натискаємо правою клавішею, і допоміжному меню натискаємо Об'єднати осередки.

Після об'єднання осередків наша таблиця повинна виглядати так.

Для заповнення клітинок нам буде потрібно шрифт GOST type A, хоча курсив шрифту ISOCPEUR, схожий на креслярський шрифт.

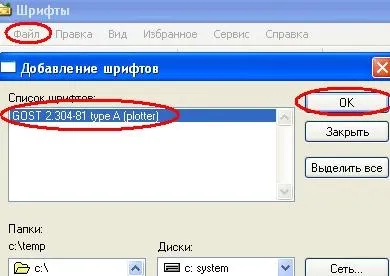

Викачуємо шрифт GOST type A, розпаковуємо його в папку. Натискаємо Пуск - Налаштування - Панель управління - Шрифти. В меню шрифти натискаємо Файл - Встановити шрифт. відкриваємо папку з шрифтом, він повинен з'явиться в списку шрифтів і натискаємо ОК.

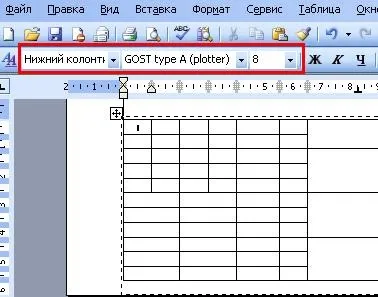

Тепер ми в Word можемо вибрати шрифт і заповнити таблицю.

Для автоматичної нумерації сторінок в клітинку лист, вставимо Поле номера сторінки. а для осередку листів, вставимо Поле число сторінок.

І вставляємо поле Page

Для виведення кількості сторінок вставляємо поле NumPages

Якщо необхідно змінити нумерацію, то необхідно зайти на вкладку Вставка - Номер сторінки - Формат номерів сторінок

Тут можна виставити з якого номера починати нумерацію.

Тепер необхідно вставити таблицю в лівий нижній кут.

Щоб було зручніше працювати, Я б рекомендував таблиці створювати окремо, а вже створені таблиці вставити в колонтитул.

Ліву таблицю доведеться складати з двох різних таблиць.

Для початку створюємо нижню частину таблиці, для цього йдемо в меню Word Таблиця - Вставити - Таблиця. число стовпців 2 число рядків 3.

Заходимо в властивість таблиці, на вкладці Таблиця. вказуємо параметри як на малюнку внизу.

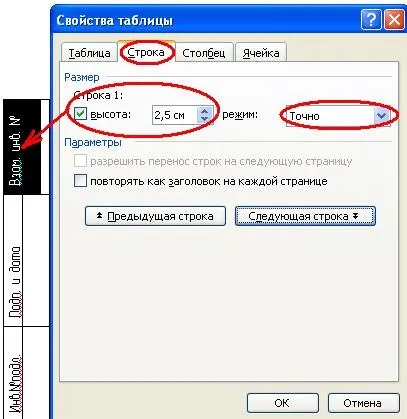

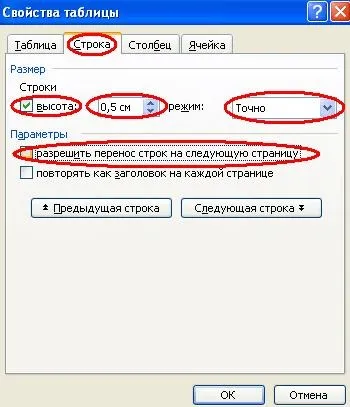

На вкладці Рядок Рядок 1 = 2,5 см, 2-й рядок = 3,5 см, Рядок 3 = 2,5 см.

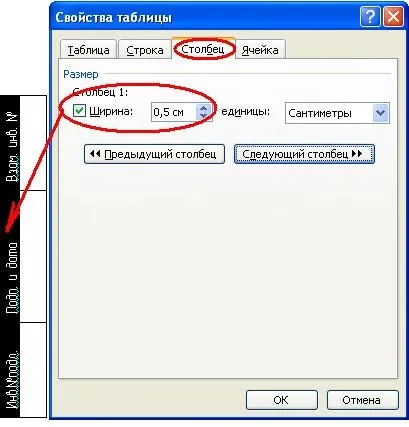

На вкладці Стовпець Стовпець 1 = 0,5 см, Стовпець 2 = 0,7 см

Створюємо ще одну таблицю 4 Х 4

У властивостях таблиці проставляємо значення як на малюнку.

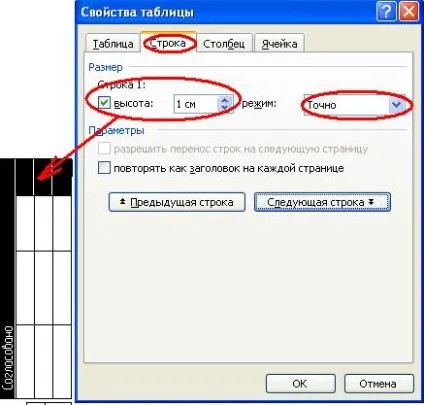

На вкладці Рядок Рядок 1 = 1 см, 2-й рядок = 1,5 см, Рядок 3 = 2 см, Рядок 4 = 2 см.

На вкладці Стовпець Стовпці 1-4 = 0,5 см.

Тепер вставляємо ці таблиці в колонтитул і у нас повинна вийде така сторінка.

Для наступних сторінок необхідно вставити таблицю з розмірами, які вказані на нижньому малюнку.

З лініями тільки два варіанти, якщо не друкуються лінії в середині, то тут потрібно в межах і заливка дивитися, а от якщо крайні лінії узагалі не друкує, то скоріше за все це ваш принтер не може так близько від краю друкувати, потрібно лінію від краю далі відсувати .

Так дякую. справа дійсно було в принтері. але тільки не в полях, а в драйвері. переустановили драйвер, і все надрукувати. а поля для принтера я і так враховувала

але все одно при друку не всі лінії таблиць в колонтитулах виводяться ((((Не розумію, що я не так зробила.

Щиро Дякую. я теж начебто не блондинка, але мучилася з цими колонтитулами дуже давно) тепер все зробила))) але все одно при друку не всі лінії таблиць в колонтитулах виводяться ((((Не розумію, що я не так зробила.
