Світлова відсічення оборотів тахометра або shift-light, вироби для авто
Всім привіт. У цій статті мова піде про вироби, яка буде оповіщати вас про досягнення оборотів тахометра, яких ви оберете самі, так би мовити відсічення тільки світлова.
Для виготовлення нам буде потрібно:
стеклотекстолит фольгований
мікроконтролер PIC12F675
3 резістроров 10 кОм
1 резистор 100 Ом
1 резистор 20 кОм
стабілітрон 4.7V
діод 1N4007
2 конденсатора 0.1 мкФ
1 конденсатор електролітичний 47 мкФ
стабілізатор LM78L05
кнопка
світлодіод
панелька DIP - 8 (за бажанням).
малюємо схемку в Sprint layout, друкуємо, прасуємо, труїв, розпаювали.

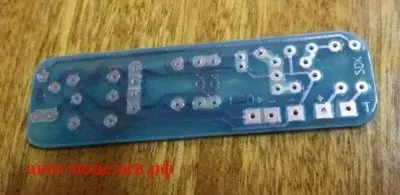

готова схема

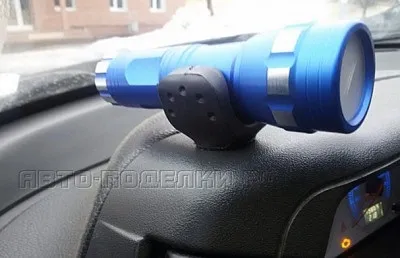

Я схемку обтяг термоусадкой. В якості корпусу я використовував ліхтарик (був під рукою), викинув нутрощі, уклав в нього схему, закріпив на панелі за допомогою велосипедного власника.
у мене був тільки синій ліхтарик, не штовхайте за нього)
Встановлюється на будь-яку машину, якісь калібрування не потрібні, достатньо набрати потрібні обороти (на нейтралці або в русі, без різниці) і натиснути один раз кнопку. все, тепер при досягненні обраних оборотів буде загорятися світлодіод. плюсової провід слід підключати від запалювання. при повороті ключа світлодіод зажгётся на секунду і потухне.
- Транзистор 2SC1923 або КТ315 1 шт.
- Стабілітрон 5.6 В 1 шт.
- Стабілітрон 12.6 В 1 шт.
- Випрямний діод N4007 3 шт.
- Конденсатор 0.1 мкФ 1 шт.
- Електролітичний конденсатор 100 мкФ 1 шт.
- Резистор 1.5 кОм 1 шт.
- Резистор 10 кОм 2 шт.
- Панелька під мікросхему DIP-8 2 шт.
- Панелька під мікросхему DIP-18 1 шт.
- Роз'єм для підключення до com-порту 1 шт.

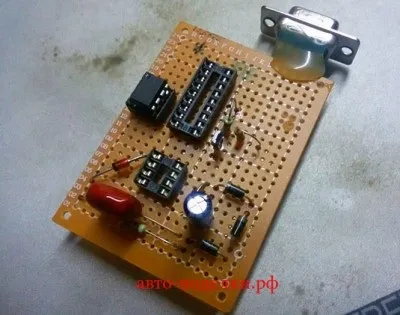

Зовнішній вигляд, робив на макетке, прошивати потрібно програмою icpr105d.
Начебто все, всім удачі.
