Світлодіодний нічник своїми руками легко і швидко

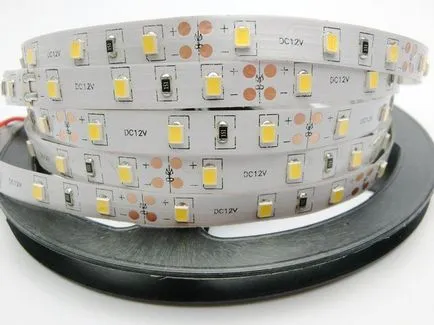

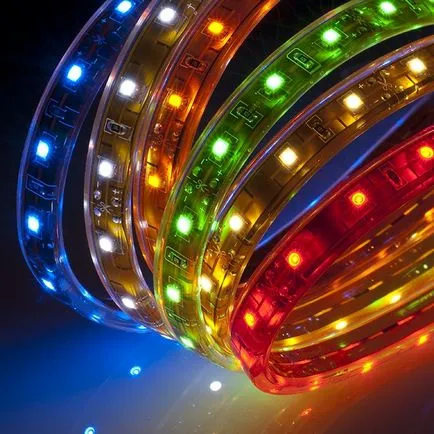

Сьогодні нічники своїми руками можна зробити з чого завгодно. Але найбільшою популярністю користуються вироби, виконані з світлодіодним стрічки.
Використання світлодіодів в освітлювальних приладах несе багато переваг, про які ми поговоримо трохи нижче. З такого матеріалу можна зробити нічники найрізноманітнішими способами. Про найбільш популярних ми поговоримо в цій статті.
причини вибору
Світлодіодний нічник своїми руками виготовляють сьогодні дуже часто. Це пов'язано з перевагами основного елемента - світлодіодів. До їх позитивних якостей відноситься:
- енергозберігаюча робота;
- тривалий термін служби;
- доступність;
- наявність декількох схем застосування;
- якісне світіння;
- відсутність нагрівання під час роботи.
Зробити такого роду нічник буде раціональним і правильним рішенням. Розглянемо найбільш популярні варіанти виготовлення такого світильника.
І старе зійде
Для початку розберемо спосіб виготовлення нічника з непрацюючого фумігатора.
У даній ситуації вам знадобляться наступні матеріали:
- старий неробочий фумігатор;
- 2 конденсатора;
- резистор;
- діоди;
- 2 світлодіоди надяскравого білого світіння.
Схема збірки містить наступні етапи:
- розкриваємо корпус старого фумігатора;
- видаляємо з нього несправний нагрівальний елемент;
- на його місце монтуємо світлодіоди.

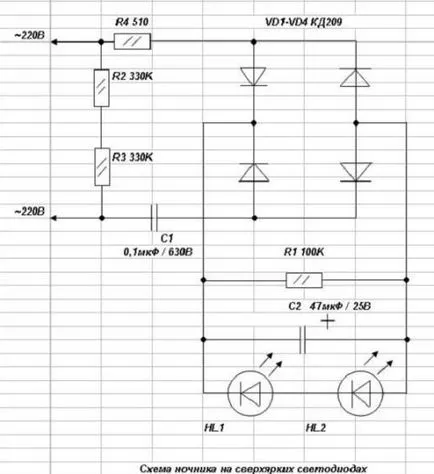

Принцип роботи приладу заснований на тому, що через конденсатор С1 (схема приведена нижче) надходить напруга з електромережі. На реактивний опір цього конденсатора буде падати надмірне напруження, потрапляючи на випрямний міст VD1-VD4, який доступний для діодів КД209. При виході напруги з моста включається навантажувальний резистор R2, а конденсатор С2 здійснює згладжування пульсації.
В результаті постійна напруга буде надходити на сверхяркие білі світлодіоди HL1 і HL2 з конденсатора.
Зверніть увагу! Напруга для конденсатора С1 повинна становити більше 400В. Це параметр необхідно враховувати при заміні діодів випрямного моста.
Кількість необхідних в даній ситуації світлодіодів може бути різним. Схема від цього не зазнає принципових змін в плані підключення.
Щоб зробити такий пристрій, необхідні навички електрика і розуміння в схемах електроприладів.
Нічник з зарядки
Зверніть увагу! Купувати необхідно найяскравіші по світловим характеристикам світлодіоди. Можна використовувати і різнокольорові світлодіоди.
Тому цей варіант саморобного виготовлення нічного світильника настільки популярний.
Схема збірки світильника виглядає так:
- дізнаємося потужність зарядного пристрою;
- за допомогою закону Ома розраховуємо необхідну опір для резисторів (струмообмежувальні). Зауважте, при неправильно проведених розрахунках, резистори також будуть підібрані неправильно, а це може привести до перегорання компонентів електричного кола. Крім того дані розрахунки допоможуть вам підібрати світлодіоди, так як всі вони мають різний напруга;
Зверніть увагу! Через діоди не повинен проходити струм, який перевищує 20 мА.
- розкриваємо старого зарядного пристрою;
- встановлюємо в його корпус нові компоненти за вказаною нижче схемою.
Зверніть увагу! Дана схема підійде для вузько і широконаправлені діодів.
- при наявності збігу діодів по напрузі, можливо їх спільне підключення до одного резистору. У цій ситуації світло може вийти неоднорідним, але такий недолік не буде сильно кидатися в очі;
- паяем електричний ланцюг;
- ізолюємо все спаяні місця з'єднань термоусадкой;
- в корпус вклеиваем передню панель;
- потім склеюємо все суперклеєм;
- встановлюємо ночничок в необхідному місці. Краще встановити його на стелі.
