Світлодіодне підсвічування салону автомобіля своїми руками

Цей проект повинен сподобатися більшості власників автомобілів. Повинно бути, кожен намагався відшукати взуття під сидіннями і знає, що лампочки в салоні настільки тьмяні, що зробити це досить складно. Так чому б вам не зробити світлодіодне підсвічування салону автомобіля своїми руками, і не виділити його, таким чином, серед інших?

Необхідна примітка: я не хотів ризикувати цілісністю моєї проводки і тому не розрізав нічого, а лише накидав дроти зверху. Ну а тепер від розмов приступимо до справи.

Що ж нам знадобиться? Отже:

- Світлодіодні стрічки. Я вважаю за краще використовувати RGB стрічки, які дозволяють мені вибирати серед певної кількості квітів, а не задовольнятися лише одним кольором.
- Контролер світлодіодним RGB стрічки з пультом дистанційного керування.
- чотирижильного провід. Зазвичай від світлодіодним стрічки йдуть V + (білий), R (червоний), G (зелений) і B (синій) дроти.
- Коннектори.
- Паяльник.
- Силіконовий клей.
Також вам знадобляться мізки і терпіння. Тому що, як тільки ви зробите цю світлодіодне підсвічування салону автомобіля, ви почнете благати сонце про занепад, щоб проїхатися на своїй прокачаної тачці))).

Як тільки план став зрозумілим, приступаємо до проектування проводки з урахуванням конекторів. Чому коннектори? Вони грають важливу роль як в з'єднанні, так і в захисті з'єднання. Припустимо, кілька світлодіодів вийшло з ладу. Ніхто не захоче виривати всю проводку. При використанні конекторів потрібно буде лише зняти несправну ділянку стрічки, починають або замінити їх і вставити на місце.

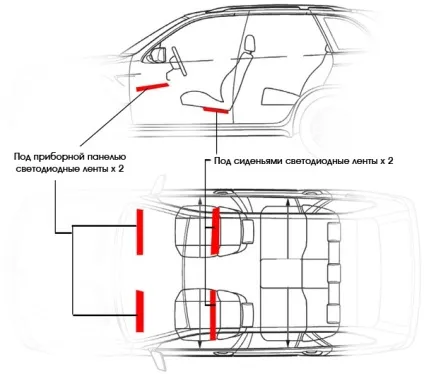

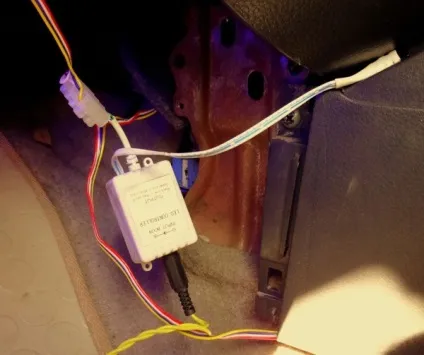

На наступному зображенні ми бачимо чотири коннектора попарно розташованих ззаду і спереду. Таким чином провід до кожної стрічці проходить між ними. Світлодіодний контролер підключається до джерела живлення 12 В.
Тепер, так як не хочу різати проводку і включати в схему додаткові запобіжники, я живити його від прикурювача або зарядки, що буде дуже просто зробити. Також в цьому випадку при вийманні ключа запалювання освітлення буде гаснути.

Тепер, коли все розплановано, нас чекає наступний дуже важливий крок - виміри. Важливість цього етапу полягає в тому, щоб розташувати в подальшому елементи в потрібних місцях без натягу проводів.
Перші виміри ми робимо для тієї секції підсвічування салону, яка розташована під панеллю приладів, визначаючи загальну довжину двох передніх світлодіодних стрічок. У другу чергу робимо заміри для стрічок, розташованих ззаду, під кріслами.
Після того як ця частина роботи зроблена, приступаємо до визначення довжини проводів, маючи на увазі те, що потрібно мати запас довжини для можливості підгонки по місцю їх кріплення до стрічок. Для визначення довжини проводів ми заміряємо наступні ділянки:
- від контролера до переднього лівого коннектора;
- від переднього лівого коннектора до переднього правого коннектора;
- від переднього лівого коннектора до заднього лівого коннектора;
- від заднього лівого коннектора до заднього правого коннектора.
Поєднуючи схему підсвічування під кріслами, залиште додаткову довжину проводів для того, щоб з'єднання не порвати при русі крісла попереду або назад.

Після скоєння вимірів приходить час для розрізання світлодіодних стрічок по довжині.

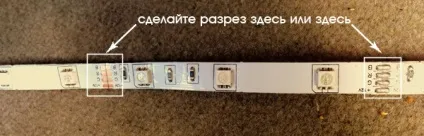

Для нашого проекту необхідно чотири відрізка світлодіодної стрічки. Всі світлодіодні стрічки мають лінії розрізу через кожні три світлодіода. Майте на увазі, що краще зробити відрізок коротше, ніж довший, так як зайвий «хвіст» стрічки буде бовтатися, а це додасть вид незавершеності конструкції і зіпсує враження.

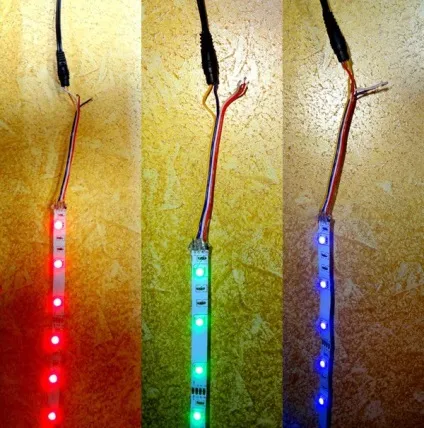

Після пайки найкраще буде перевірити її якість, запалюючи послідовно всі кольори світлодіодів. Так, на зображеннях ми бачимо, що перевірку трьох основних кольорів - червоний, зелений, синій.

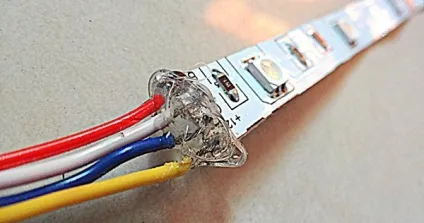

Якщо вони спалахують без будь-яких проблем, потрібно забезпечити безпеку місць спайки. Одним із способів є нанесення силіконового клею, який запобіжить контактування проводів між собою і забезпечить жорсткість з'єднання.

Таким чином, ми створили секцію світлодіодного підсвічування, готову до установки в автомобілі. Таким же чином ми зробимо ще три, що в загальній сумі дасть нам чотири секції підсвічування салону автомобіля.
Тепер саме час відправитися в машину і приступити до з'єднання схеми.

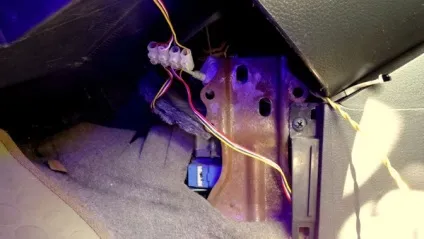

Як ви бачите, в першу чергу ми кріпимо на клей світлодіодну стрічку, розташовану під панеллю приладів. Потім кріпимо до неї коннектор. Зверніть увагу на фотографії - вони наочно показують те, про що тут йдеться.

Після того, як справу зроблено, давайте сховаємо наші дроти. Досить засунути дроти всередину панелей і протягнути їх до крісел, туди, де буде встановлена ​​наступна секція світлодіодного підсвічування салону автомобіля.

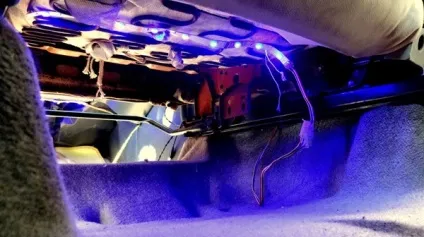

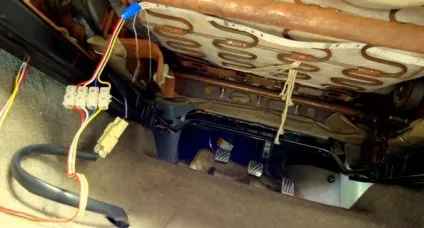

Під кріслами відрізки світлодіодної стрічки коштує не приклеювати клеєм або липкою стрічкою, а пропустили між пружинами і струнами і прив'язати на кінцях. Слід зазначити, що я залишив достатній запас довжини проводу для того, щоб пересування крісла попереду або назад не позначилися на цілісності з'єднань. Коли і цей крок виконаний, приступаємо до переробки зарядного пристрою.

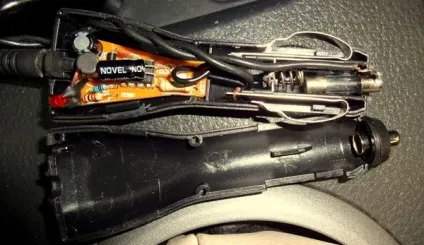

Коли ми розкриємо зарядний пристрій, ми побачимо запобіжник (захищає від перевантажень) і схему стабілізатора (який знижує напругу). Припаюємо наші дроти до запобіжника і до «землі» в обхід стабілізатора. Так ми отримаємо необхідні нам 12 В!
Таким чином, ми і живити нашу світлодіодне підсвічування салону. Як тільки всі з'єднання будуть зроблені, приступимо до перевірки нашої роботи.

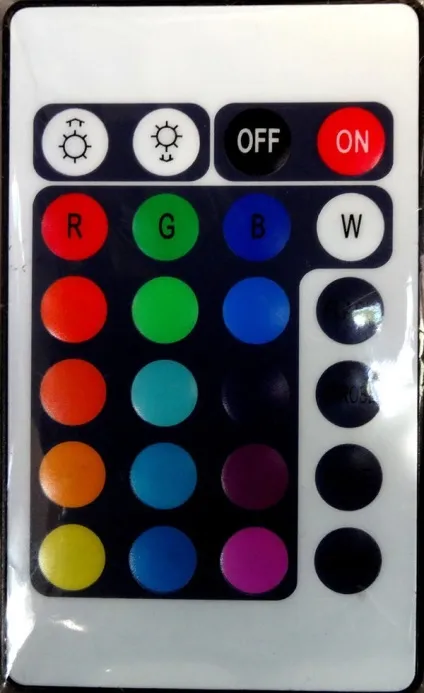

За допомогою пульта дистанційного керування можна:
- вмикати / вимикати підсвічування;
- змінювати кольори;
- регулювати інтенсивність;
- використовувати ефекти загасання.

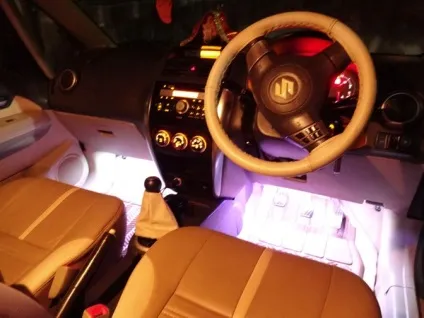

Тепер залишилося дочекатися заходу сонця, і можна буде викочувати нашу прокачану тачку з гаража!

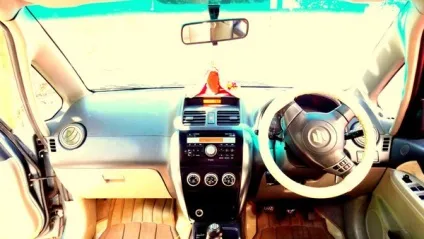

Тестування підсвічування салону вранці.

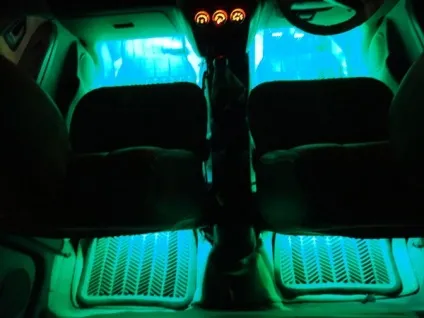

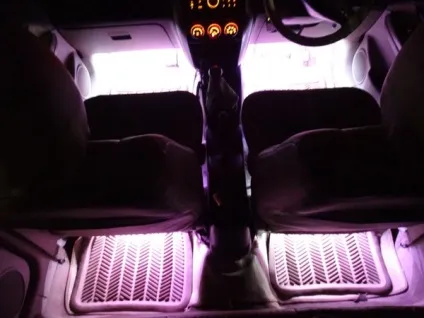

Тестування підсвічування салону вночі.
А тепер приділимо трохи уваги виправленню несправностей.

Світлодіоди не загоряються.
Перевірте місця з'єднань проводів і конекторів. Якщо це не принесе результатів, перевірте джерело живлення. Не забудьте вставити ключ в замок запалювання, щоб прикурювач заробив.

Світлодіоди загоряються, але деякі секції світлодіодної стрічки світяться відмінним від інших кольором.
Причина в помилку при з'єднанні проводів. Переконайтеся в тому, що червоний з'єднаний з червоним і так далі.

Що робити, якщо в деяких відрізках світлодіодної стрічки деякі кольори не світяться?
Для перевірки з'єднання світлодіодного підсвічування салону автомобіля включите білий колір. Якщо все секції світяться білим - з'єднання правильне. Якщо немає, перевіряйте окремо червоний, зелений і синій кольори. Відповідно, той колір, в поєднанні або пайку проводів для якого є проблеми, не горітиме.
