Світлодіодне підсвічування автомобіля своїми руками

Головна »Поради» Підсвічування автомобіля світлодіодною стрічкою

Світлодіодне підсвічування диска автомобіля - це виключно декоративний тюнінг, який не принесе власнику автомобіля ніякої користі крім естетичного задоволення від споглядання свого автомобіля і їзди на ньому. Природно, що світлодіодне підсвічування, як і будь-який інший вид тюнінга автомобіля, може бути проведений в своєму власному гаражі і зовсім не обов'язково відвозити автомобіль в тюнинг салон, де за таку робіт з вас візьмуть чималі гроші.

Яку підсвічування зробити автомобілю

Почнемо з того, що видів підсвічування для авто більш ніж досить. Це може бути і досить проста у виконанні підсвічування салону або ніг водія і пасажирів і більш складна у виконанні підсвічування дисків автомобіля і простору під автомобілем. Яку з цих видів підсвічування вибрати і приступити до її втілення - справа виключно вашого смаку, адже особливої ​​складності і особливої ​​різниці між установкою підсвічування на двері автомобіля і на диски немає. Головне зрозуміти основні принципи і акуратно виконати всі етапи роботи і тоді ви зможете обзавестися підсвічуванням для автомобіля набагато дешевше, ніж могли б зробити це в автосалоні.

Біле підсвічування під днищем білого автомобіля і коротка інструкція по її установці

Ми розглянемо загальні принципи організації підсвічування для автомобіля і особливості установки підсвічування для кожного елемента авто, якщо в цьому є необхідність. В іншому випадку ви зможете легко використовувати ті ж прийоми і методи, які описані нижче для організації підсвічування абсолютно будь-якій частині автомобіля

Що нам знадобиться для роботи:

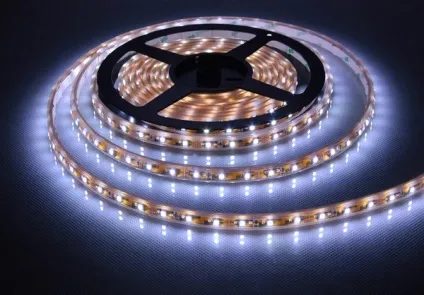

• Самі світлодіодні стрічки
• Провід (чотирьохжильний)
• Контролер для світлодіодної стрічки з пультом
• Силіконовий клей або пістолет для силікону
• Гофрована тонка трубка
• Паяльник, припій, каніфоль

Особливих вимог до проводу немає, так як вони все виконують одну і ту ж задачу, а сам провід швидше за все буде ховатися або під оббивкою салону, якщо ви будете робити підсвічування дверей або ніг, або ж буде ховатися і ізолюватися в гофрованої труби, якщо ви будете робити підсвічування днища автомобіля, номера або його дисків. В такому випадку ви захистите вашу електроніку від попадання води і корозії на місцях пайки та на тих місцях, де заводська обплетення дроти могла бути зіпсована.

Крім того, вам можуть знадобитися коннектори. Це можуть бути і звичайні «крокодили» для тестового підключення підсвічування і постійні коннектори, які закручуються за допомогою викрутки і забезпечують надійний контакт у всій системі. Вони потрібні не тільки для зручності при підключенні підсвічування, але і тоді, коли знадобиться замінити якусь частину проводки в разі пошкодження, або частина світлодіодної стрічки для ремонту. Якщо ви будете використовувати коннектори, вам не доведеться повністю міняти проводку підсвічування, а можна буде всього лише замінити пошкоджену ділянку ланцюга.

Проект майбутньої підсвічування

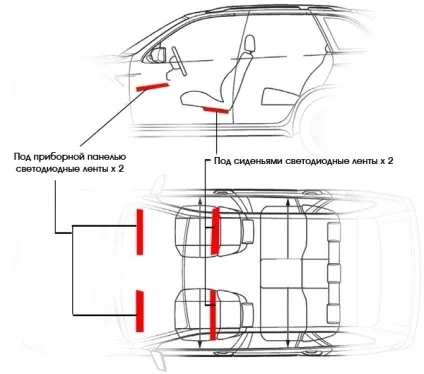

Будь-яку роботу з удосконалення автомобіля слід починати з проекту. Природно, на цьому етапі потрібно визначитися з тим, де ж ми будемо встановлювати підсвічування і можемо точно сказати, скільки нам для цього знадобиться проведення, світлодіодним стрічки і конекторів. Робимо приблизний план розташування об'єктів всередині вашого автомобіля і відзначаємо місця, де ми будемо проводити проводку. Це досить просто, так як більшу частину проводки можна буде заховати або під обшивкою салону, або завести її під днище автомобіля. Однак, в такому випадку варто обов'язково придбати і використовувати гофровану трубку для ізоляції проводу. Давайте розглянемо схему підключення підсвічування для салону автомобіля і на її прикладі розберемося в процесі.

Тепер варто оглянути свій автомобіль в тих місцях, де ви будете кріпити саму світлодіодну стрічку. Ідеальним варіантом світлодіодного підсвічування є той випадок, коли джерело світла не видно і видно лише яскраве підсвічування автомобіля. Більш того, якщо ви встановите підсвічування в важкодоступному місці, менше ймовірність, що стрічка буде пошкоджена під час їзди або перевезення людей.
Точні виміри і нарізка світлодіодної стрічки

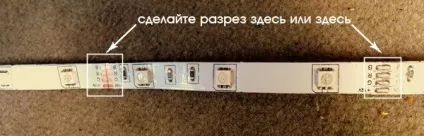

У тому випадку, якщо ви ще не озброїлися рулеткою і не заміряли точно довжину тих об'єктів, до яких буде кріпитися світлодіодна стрічок, саме час це зробити. Після цього беремо в руки стрічку і розрізаємо її, але робимо це дуже уважно. Справа в тому, що світлодіодна стрічка не може бути розрізана в будь-якому місці. Для цього є спеціальні місця, розташовані через кожні 3 світлодіода. І пам'ятайте, що краще зробити стрічку трохи коротше, ніж потрібно, так як якщо стрічка буде закріплена не рівно, а з провисання, інтенсивність підсвічування буде нерівномірною, а цього допускати не варто.

Пайка і тестування

Ізолюємо місця пайки

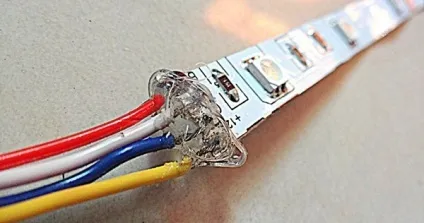

Якщо ви впевнені, що відрізки світлодіодної стрічки працюють так, як потрібно і ви ніде не допустили помилки, саме час взяти в руки звичайний силіконовий клей або пістолет, який розплавляє силікон, і залити їм місця пайки. Це не тільки захистить світлодіодну стрічку від попадання вологи або випадкового замикання контактів в місцях спайки, але і допоможе вам ущільнити місце з'єднання.
Цього цілком достатньо для надійної фіксації, так що від використання ізоляційної стрічки можна відмовитися.

Клеїмо світлодіодну стрічку

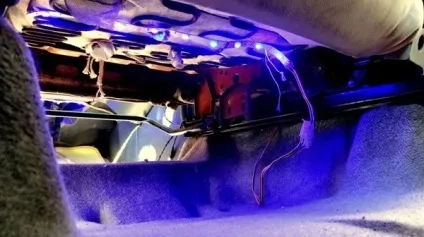

Все готово до встановлення та підключення підсвічування в салоні вашого автомобіля. До тієї поверхні, яку ви вибрали. Ви можете скористатися або декількома краплями силіконового клею, або прикріпити стрічку за допомогою пластикових стяжок - це не має особливого значення. Обидва варіанти досить надійні і довговічні.

У разі, якщо ви приклеїти підсвічування неможливо, як це часто буває при установці підсвічування на диски, варто використовувати навісний каркас з тонкого профілю, на якому ми і будемо розміщувати стрічку за допомогою пластикових стяжок, але про це трохи пізніше.

Підключаємо підсвічування через коннектори

У точності дотримуючись кольоровість проводів і підключаючи проводку за нашим планом, варто звернути увагу на те, як ви будете ховати дроти. Якщо у вас є можливість пустити їх під обшивкою салону, постарайтеся зробити це максимально непомітно, щоб провід не стовбурчився. А в тому випадку, якщо ви будете пускати проводку під днищем авто, попередньо надягніть на дроти ізолюючі гофровані трубки, кінці яких стоїть або також залити силіконом, або обмотати ізоляційною стрічкою. Коннектори найкраще заховати там же, де розташовується сама світлодіодна стрічка, адже в такому випадку до них у вас буде доступ в будь-який момент.

Після того, як всі елементи підсвічування вашого авто будуть підключені і ви заховаєте проводку, з'єднуємо дроти по схемі з контролером і можна переходити до організації харчування підсвічування.

Харчування для підсвічування авто

Живити підсвічування можна різними способами. Хтось використовує для цього дверну панель, і в такому випадку підсвічування буде не тільки декоративним елементом, але і нагадуванням про те, що двері не закриті, адже горіти вона буде лише при відкритті дверей. Однак, такий метод не підходить для випадків підсвічування дисків і днища автомобіля, адже там підсвічування повинна горіти завжди, коли ми цього захочемо.

Який спосіб запітиванія вибрати

Перевіряємо і тестуємо

Беремо в руки пульт і включаємо підсвічування. Якщо ви все зробили правильно, то зможете насолоджуватися можливістю змінювати колірні режими і навіть відтінки світіння, а також зможете навіть налаштувати програми для плавних переливів і зміни кольору світла.

Ось що повинно вийти в результаті, якщо ви зробите все правильно:

Особливості установки підсвічування на дисках і на днище автомобіля

Врахуйте, що підсвічування автомобіля - це система, яка повинна бути постійно підключена до джерела живлення, адже в іншому випадку вона не буде працювати. Якщо ви захочете зробити підсвічування днища або дисків автомобіля, основні принципи роботи не змінюються, однак додається додатковий етап.

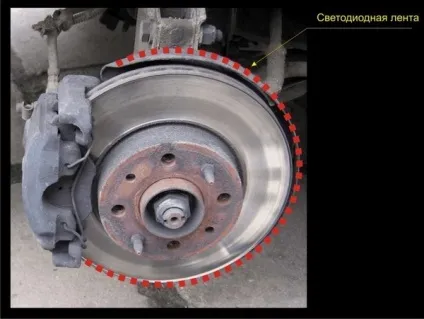

Якщо ви будете робити підсвічування дисків, колесо обов'язково потрібно буде зняти, а самі диски очистити від бруду та іржі. Після цього з алюмінієвого профілю необхідно буде зібрати конструкцію потрібного діаметру, щоб на ній розмістити підсвічування. Ця конструкція щільно закріплюється на нерухомої частини і підключається до проводів за допомогою коннектора, який в такому випадку також потрібно буде або ізолювати, або виносити в салон автомобіля.

Врахуйте, що дроти і сама стрічка повинні бути надійно приклеєні або притягнуті до конструкції, закріпленої на диску автомобіля.

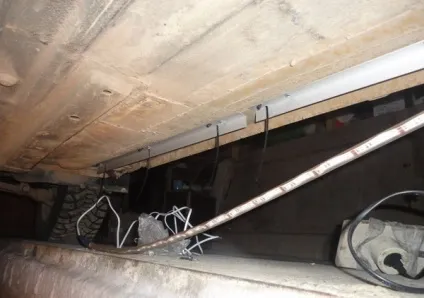

У випадку з підсвічуванням днища автомобіля, все трохи простіше, але може статися і так, що закріпити світлодіодну стрічку буде просто ніде. У такому випадку ми можемо також використовувати невеликий металевий профіль, який не потрібно буде прикрутити до корпусу автомобіля зсередини і вже на нього клеїти світлодіодну стрічку. Єдиною складністю в цьому процесі є те, що світлодіодну стрічку для дисків і для днища авто потрібно вибирати або герметичній, або ж герметизувати за допомогою силікону або інших прозорих матеріалів, інакше при попаданні вологи вона просто згорить.

Збірка і перший виїзд на підсвіченому авто.

Якщо ви робили підсвічування дисків, поверніть колеса на місце і переконайтеся, що дроти не заважають обертанню колеса, а під час обертання світлодіодна стрічка залишається нерухомою. У разі, якщо ви працювали в салоні і робили підсвічування ніг або дверей автомобіля, заправте дроти і покладіть пульт дистанційного керування в зручне для вас місце. Ще раз перевірте, чи працює підсвічування і можна готуватися до першого виїзду в місто.

Перед першою поїздкою на автомобілі з новою підсвіткою салону, багато досвідчених водіїв радять посидіти в салоні кілька хвилин з включеним підсвічуванням, щоб ваші очі адаптувалися. Перший час підсвічування може відволікати від керування автомобілем, але з часом ви звикнете, і будете тільки насолоджуватися яскравими фарбами в салоні або на дисках вашої машини!
