Сварка проводів в розподільній коробці своїми руками

Найважливішою і відповідальної складової монтажу і збірки систем електропостачання є з'єднання проводів в распредкоробкі. Якісні і надійні контакти в місцях підключення елементів електричної мережі, виконані відповідно, як цього вимагають норми Правил улаштування електроустановок (ПУЕ), є гарантом працездатності, довговічності, а найважливіше електро-і пожежобезпеки. У цій статті ми розповімо, як виконується зварювання проводів в розподільній коробці своїми руками.

Важливо знати

Найбільш простим і швидким способом вирішення питання про те, як з'єднати дроти, прийнято вважати скручування. але в той же час скорочення жили представляють дуже низький ступінь надійності контакту. Клемники і обтискні пристрої, підвищують надійність монтажу, однак на кілька порядків поступаються такого способу з'єднання, як зварювання. При підготовці до електромонтажу, зважуючи всі «за» і «проти», однозначно варто відкинути сумніви і віддати перевагу цьому методу.

У людей, не обізнаних у питаннях електромонтажу, існує думка, що даний спосіб з'єднання є неприпустимо просунутим технологічним процесом, що вимагає високої кваліфікації виконавця і використання надскладного обладнання. Насправді, все дуже просто і доступно. Провести зварювання проводів своїми руками цілком під силу людині, що володіє найпростішими навичками поводження з електрозварювальних апаратом в домашніх умовах.

Питання дуже актуальне для нашого часу, починаючи з тих пір, як інверторні зварювальні апарати стали доступні для масового придбання. Інверторний сварочник дуже зручний і практичний, з низькою споживаної струмовим навантаженням і прийнятною вартістю, за що і заслужив популярність у домашніх майстрів. Як апарату можна використовувати саморобний пристрій, виконаний на базі понижувального трансформатора. Для людини, що володіє знаннями і володіє навичками в області електротехніки, питання, як зробити зварювальний апарат своїми руками. технічно нескладне великих складнощів. Електромонтажні підприємства, що спеціалізуються на зварюванні використовують в своїй роботі спеціальні зварювальні апарати.

Що потрібно для підготувати?

Крім апарату для виробництва зварювальних робіт слід підготувати і мати в наявності все необхідне обладнання, матеріали та інструмент. Зварюються дроти за допомогою вугільних електродів. Для виготовлення провідникової продукції використовується мідь і набагато рідше алюміній. Для інформації, згідно з останніми вимогами ПУЕ, використання алюмінієвих жив перетином менше 16 мм 2 заборонено. Залежно від того, що доведеться зварювати - алюміній або мідь, підбирається склад флюсу, призначеного для хімічного розчинення оксидної плівки, що утворюється під час зварювання. У процесі підготовки кінців провідників і по ходу роботи знадобиться ніж і пасатижі, електроізоляційні матеріали.

особливості процесу

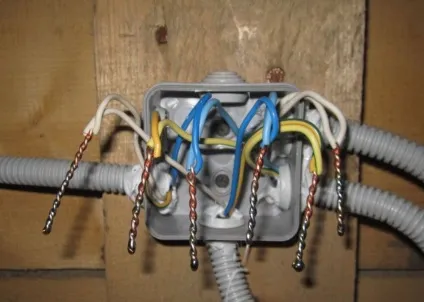

Перш ніж приступити до зварювання електричних проводів, слід налаштувати апарат. З огляду на, що зварюються провідники можуть бути різного перерізу, ток на аноді зварювального апарату треба підбирати з таким розрахунком, щоб не викликати перегрів з'єднуються жив або залипання електрода в точці з'єднання. Кінці провідників необхідно зачистити від ізоляції (оголені жили повинні мати довжину 5 мм) і з'єднати їх між собою, як це робиться при скручуванні.

Попередньо обробивши скорочення оголені кінці флюсом, затискаємо їх пассатижами і кріпимо до них масу, електрод підноситься до торця скручування, яка повинна бути спрямована вниз, і утримується в такому положенні протягом від 0,5 до 2 секунд. Переконавшись, що в точці контакту утворився мідний або алюмінієвий кулька, припинити сварку. Після того, як з'єднання охолоне, провести зачистку наждачним папером від флюсу. Перед нанесенням ізоляційного покриття на зварені дроти рекомендується обробити це ділянка розчинником з наступним покриттям електроізоляційним лаком.

Для алюмінієвих проводів існує альтернативний варіант зварювання - за допомогою газового пальника. У цьому випадку необхідно провести підготовку струмоведучих жил також, як для електрозварювання, за винятком обробки флюсом. Для роботи знадобиться сталевий прут перетином близько 2 мм. Місце з'єднання необхідно розігрівати газовим пальником до появи ознак плавлення в точці зварювання на торці скручування.

При плавленні рідкий алюміній обволікається своєрідним коконом, що складається з оксидної плівки, яка перешкоджає процесу з'єднання. Переконавшись, що алюміній розплавився, для завершення необхідно одночасно з прогріванням за допомогою сталевого прута зруйнувати утворився шар оксидної плівки, що забезпечить процес надійного зварювання.

Ось ми і розглянули, як з'єднати провідники, використовуючи зварювальної апарат або газовий пальник. Як ви бачите, зварювання проводів в розподільній коробці своїми руками - процес не настільки трудомісткий, як здається. Сподіваємося, надана інформація була для вас корисною і цікавою!
