Сутність твердотільної друку і сфери її застосування - енциклопедія -

Історія появи і розвитку

Сучасні лінійки твердотільних принтерів

Твердотельное МФУ Xerox Workcentre С2424

Твердотільний принтер Xerox Phaser 8870

Твердотільний принтер Xerox ColorQube 9200

З величезних і наддорогих агрегатів твердотільні друкують устрою Xerox перетворилися в компактні апарати з безліччю режимів друку і корисних функцій.

Витратні матеріали для твердотільної друку

Тверді чорнило виготовляються з воску, барвників і полімерних добавок. Корпорація Xerox компонує тверді чорнило в бруски з різними поперечним перерізом, що полегшує їх завантаження на принтер. Компанія Oce Technologies виготовляє барвники у вигляді округлих воскових кульок, за формою і розміром нагадують перлини.

Тверді чорнило Xerox

Твердий тонер TonerPearls

Витратні матеріали для твердотільної друку

Під час розпилювання на носій чорнило корпорації Xerox знаходяться в рідкому стані, а перловий тонер Oce TonerPearls - в желеподібному. Тверді барвники не проникають в глибинні волокна паперу, застигаючи на її поверхні. Чорнило Xerox моментально кристалізуються під дією введених в їх склад присадок, а перловий тонер швидко висихає під дією потоку теплого повітря.

На відміну від рідких чорнила тверді барвники не бруднять руки і не розтікаються, а на відміну від сипучого тонера - не потрапляють в дихальні шляхи і не провокують розвиток хронічних захворювань.

Пристрій твердотільних принтерів

Твердотільні принтери мають просту і надійну конструкцію. Кількість рухомих деталей і механізмів в таких принтерах зведено до мінімуму, що гарантує довгу безперебійну роботу без заміни зношених деталей. Розглянемо будову твердотільних принтерів на прикладі моделі Xerox Phaser.

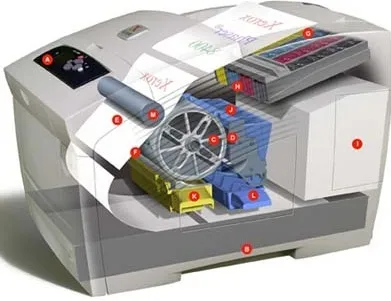

Твердотільний принтер Xerox Phaser в розрізі

Твердотільні принтери оснащені інтуїтивно зрозумілою панеллю керування (А), яка забезпечує широкий доступ до можливостей апарату, допомагає оператору управляти процесом друку та усувати несправності.

Твердотільний принтер Xerox Phaser, зображений на малюнку, має два завантажувальних лотка (В): великий багатоцільовий лоток, розрахований на 100 аркушів, і основний лоток, в який можна завантажити до 525 аркушів. За бажанням користувача до принтера можуть бути додані додаткові завантажувальні лотки.

Серцевиною твердотільного принтера є барабан друку (С), завдяки якому принтери з твердими барвниками стають схожими на лазерні і офсетні друкарські пристрої. Наявність барабана забезпечує високу швидкість твердотільної друку. Твердотільні принтери оснащені друкуючої головкою (D), яка акуратно і точно розпилює на папір розігріті чорнило. Друкуюча головка має безліч чорнильних сопел. У моделі, представленої на малюнку вище, їх кількість досягає 1236. Щомиті дюзи друкуючої головки розпилюють на носій майже 30 мільйонів чорнильних крапель. Простий бумагопроводящую тракт (Е) робить твердотільні принтери невибагливим до якості і щільності носіїв.

Такі принтери здатні друкувати як на прозорих тонких плівках, так і на цупкому картоні.

Нагрівач паперу (F) збільшує температуру поверхні носія, забезпечуючи її сприйнятливість до передачі зображення. У завантажувальний відсік (G) встановлюються брикети твердих чорнила. Чорнило можуть довантажувати прямо під час роботи принтера. Бічна панель (I) забезпечує доступ оператора до всіх електронних роз'ємів. На поверхні голівки є чотири резервуара для розплавлених чорнила (J), з яких чорнило розпорошуються на друкує барабан. Комплект обслуговування (К) - це єдина замінна частина твердотільного принтера. Він наносить на барабан шар силіконового гелю, а після перенесення зображення видаляє надлишки мастила. Відпрацьовані чорнило надходять в резервуар для відпрацювання (L).

Порівняння з іншими технологіями друку

Твердотельная друк займає проміжне місце між лазерної та струминної технологіями друку.

Твердотільні принтери за образом і подобою струменевих принтерів мають голівку яка розпорошує на папір розплавлені чорнило. На відміну від компактних друкуючих головок більшості струменевих принтерів, друкуюча головка твердотільного апарату виконана у вигляді прямокутної пластини, витягнутої по ширині бумагоопорного вала. Як в твердотільних, так і в струменевих принтерах використовується чорнило, але якщо струменеві чорнило мають стабільну рідку консистенцію, то твердотільні чорнило в процесі друку переходять з твердого стану в рідке, а потім, кристаллизуясь на папері, знову стають твердими. Твердотільні принтери схожі на лазерні друкують устрою наявністю проміжного носія - барабана, на якому формується зображення, перш ніж воно потрапить на папір.

Твердотільні принтери відрізняються від лазерних друкуючих пристроїв витратними матеріалами. У лазерної технології використовується сипучий тонер, заправлений в пластикові картриджі. У твердотільної технології застосовуються бруски твердих чорнила.

Широка друкуюча головка твердотільних принтерів, яка здійснює коливальні рухи, що віддалено нагадує станину лінійно-матричних друкуючих пристроїв. Відрізняються твердотільні і матричні пристрої на кшталт витратних матеріалів: в твердотільних принтерах використовуються тверді чорнило, а в матричних принтерах - просочена восковими барвниками нейлонова стрічка. намотана на котушки або укладена складками в картриджі.

Твердотельная друк значно екологічніше матричної, лазерної і струменевого друку, так як тверді чорнило завантажуються в принтер без пластикових картриджів, а тому не вимагають особливих умов утилізації. Тверді чорнило використовуються в процесі друку на 95%, решта 5% потрапляють в бункер для відпрацювання. Такі чорнило не становлять небезпеки для здоров'я людини, тому їх можна викинути в бак для побутових відходів.

Підсумуємо порівняння твердотільної друку з іншими технологіями. Для цього складемо таблицю.

Порівняння твердотільної технології друку з іншими технологіями
