Суха градирня (драйкулери)
Драйкулери (dry cooler) цей пристрій для охолодження рідини, що використовується в сучасних системах кондиціонування, так і самостійно для забезпечення охолодження в різних сферах промисловості.
Включає в себе теплообмінник з трубками з міді або інших металів і ребрами з алюмінію (хоча так само можуть використовуватися різні метали і покриття) і осьові або відцентрові вентилятори, які здійснюють обдув теплообмінника повітрям. У деяких випадках вентилятори оснащуються регуляторами швидкості обертання для більш точного підтримки температури рідини.
Зазвичай драйкулери встановлюються на відкритому повітрі, проте деякі виробники, наприклад RC Group. випускають моделі і для внутрішньої установки, розраховані на підключення до систем повітроводів, що дозволяє використовувати їх в разі, коли з яких-небудь причин зовнішня установка неможлива (підземні приміщення, бункери, і т.д).
Ріс.1- Суха градирня а) Зовнішньої установки з V-подібним теплообмінником виробництва Alfa Laval; б) Внутрішньої установки з відцентровими вентиляторами виробництва RC Group
Принцип роботи
Принцип роботи драйкулери гранично простий. Рідина, яку необхідно охолодити надходить в теплообмінник, просуваючись по якому вона поступово охолоджується за рахунок обдування зовнішнім повітрям за допомогою вентиляторів.
Необхідно пам'ятати, що драйкулери для охолодження часто необхідні значні обсяги повітря, і тому його необхідно встановлювати так, щоб не було перешкод на вході і виході повітря з драйкулери.
Ріс.2- принцип роботи сухий градирні

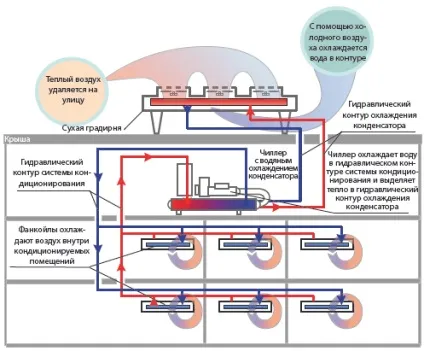

Рис.3-схема роботи системи кондиціонування на базі сухої градирні
Область застосування сухої градирні
Драйкулери мають широку сферу застосування. Вони можуть використовуватися самостійно для охолодження води або інших технологічних рідин в хімічній, харчовій, переробній та інших галузях промисловості.
Збільшення вартості електроенергії призводить до необхідності використовувати обладнання з низьким енергоспоживанням. Тим самим, зростає попит на сухі градирні, які можуть використовуватися в зимовий період в для роботи в системах природного охолодження. Дане рішення дозволяє усуває необхідність роботи чиллерів в зимовий період, продовжуючи їх термін служби і забезпечуючи значну економію електроенергії.
Так само драйкулери можуть працювати в складі систем кондиціонування, наприклад для охолодження контуру конденсатора для чілерів з водяним охолодженням.
Переваги та недоліки драйкулери
Один з головних недоліків драйкулера- неможливість охолоджувати хладоноситель нижче температури вуличного повітря. У літній період, коли від устаткування потрібна максимальна продуктивність, ефективність його роботи зменшується.
Драйкулери не можуть охолодити рідину нижче температури навколишнього середовища, що сильно обмежує область їх самостійного застосування
