Створюємо світиться маятник Ньютона

Досить простий пристрій зажадає від Вас деяких знань в електротехніці, а також навички столярної роботи укупі з великим запасом терпіння.

Крок 1: Матеріали

5 скляних кульок з діаметром близько 2.5 см
30 мм мідні зварювальні стрижні
соснові дошки
Провід
5 світлодіодів
кілька батарейок

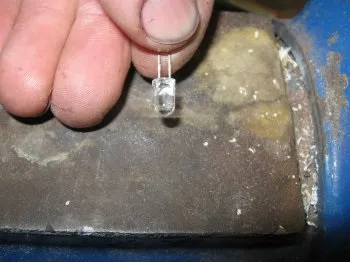

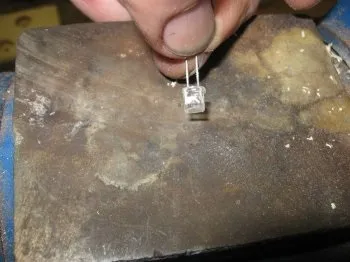

Видаляємо закруглені наконечники у світлодіодів, щоб прикріпити їх до скляних кульок. Можна скористатися будь-яким абразивним інструментом. У нашому випадку використовувався відрізний круг на дремель.

Також абразивним колесом проробляємо невелике заглиблення на кульках для світлодіодів.

За допомогою супер-клею з'єднуємо кульки і світлодіоди. Уважно поставтеся до вибору марки клею, щоб не відбувалося неприємних інцидентів.

В якості основи ми будемо використовувати ящик з відкритим верхом, зроблений із соснових дощок, приклеєних один до одного (дивіться малюнки). На дні скриньки зроблено отвори для кріплень і опори.

Робимо 3 отвори для рубильника з діаметром 47 мм, а дірочки для опори - по 30 мм під наші стрижні.

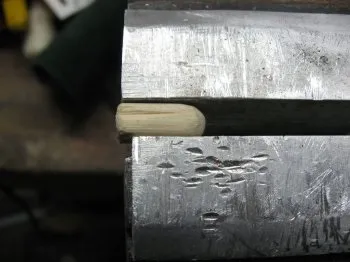

Рубильник робиться з деревинки і приєднується до основи.

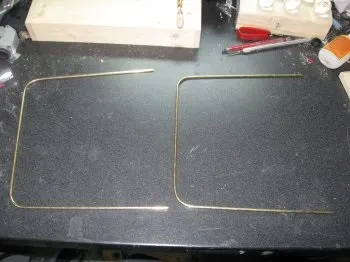

Вертикальні опори робляться з 30 мм зварювальних стрижнів, зігнутих в потрібній нам формі (див. Малюнок).
Вставляємо стрижні в отвори і припаюємо до них дроти за допомогою зварювального апарату.

Потім вирівнюємо стрижні за допомогою дерев'яних блоків. Всі вони повинні бути однакової висоти. Як тільки все встануть рівно і однаково, то супер-клеєм фіксуємо конструкцію і залишаємо сохнути.

Для правильного з'єднання висновки катода і анода необхідно зігнути в гуртки, як показано на зображенні. Згинаємо, отримуємо коло, обрубують зайві кінці і припаюємо кола.

У нашому випадку використовувався мідний 1-жильний кабель, отриманий з багатожильного дроти. Ви може використовувати будь-який гнучкий і легкий кабель. Прокидає його крізь міні-кільця катодів і анодів, таким чином, уникаючи короткого замикання.

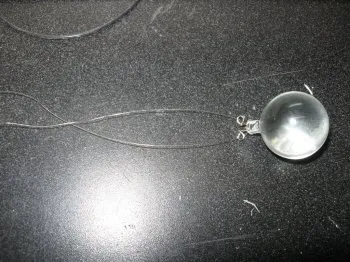

Визначаємо точний центр конструкції і підвішуємо одну кульку. Кінці проводів зав'язуємо на твердий вузлик. Підкладіть лінійку або інший прямокутний предмет і протестуйте маятник: легко штовхніть кульку і поспостерігайте. Якщо коливається паралельно лінійці, то все в порядку.
Тепер уже можна припаяти кони підвішених проводів до мідних стержнів.

Виконайте всі дії з кроку 4 з іншими 4 кульками, орієнтуючись на правильне розташування першого. Пам'ятайте, що всі кулі повинні знаходитися строго по одній лінії в ряд! Вирівнювання повинні бути ідеальним.
