У цьому уроці ми розглянемо особливості застосування Width Stamp Tool до растрових і векторних об'єктів для створення досить складної ілюстрації в стилі гравюри. Ви також дізнаєтеся, як використовувати штрихування, створену своїми руками, і пресети Width Stamp. Тепер для створення гравюр вам просто потрібно мати WidthScribe2.

У цьому уроці я використовував фотографію грона винограду з Shutterstock. Давайте вставимо растрове зображення в Adobe Illustrator (File> Place.).

Беремо Ellipse Tool (L) і створюємо еліпс, форма якого буде відповідати формі однієї з ягід винограду. Вибираємо для заливки яскраво-зелений колір, встановлюємо для обведення ширину 1px і темно-зелений колір.

Тепер створимо ще один еліпс з тими ж властивостями, але меншого розміру. Помістимо цю окружність трохи нижче центру першої окружності.

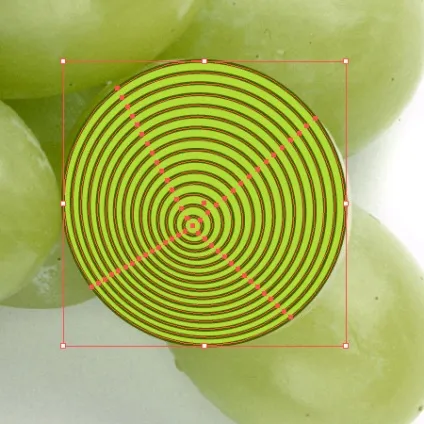

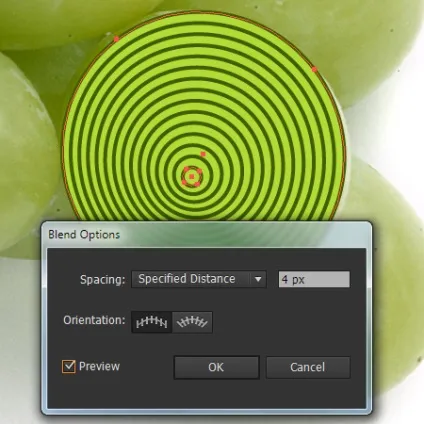

Виділяємо обидві окружності і переходимо Object> Blend> Make (Option / Alt + Cmd / Ctrl + B). Два рази кликнемо по іконці Blend Tool (W) в панелі Tools і встановимо Specified Distance = 4px в діалоговому вікні Blend Options.

Тепер переходимо Object> Blend> Expand.

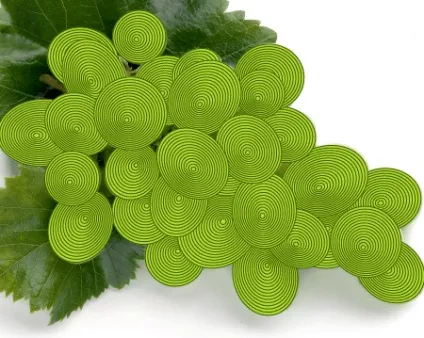

Подібним чином створимо векторні об'єкти для всіх ягід, дотримуючись їх положення відносно один одного.

Виділимо і згрупуємо всі векторні об'єкти (Cmd / Ctrl + G).

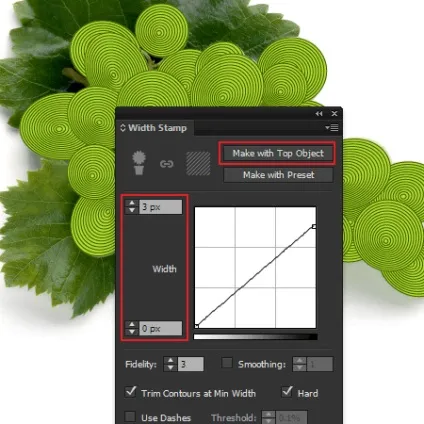

Виділяємо групу з векторними об'єктами і растрове зображення. Відкриємо панель Width Stamp (Window> Width Scribe> Width Stamp panel). Тепер натискаємо на кнопку Make with Top Object. Встановимо мінімальне і максимальне значення для ширини.

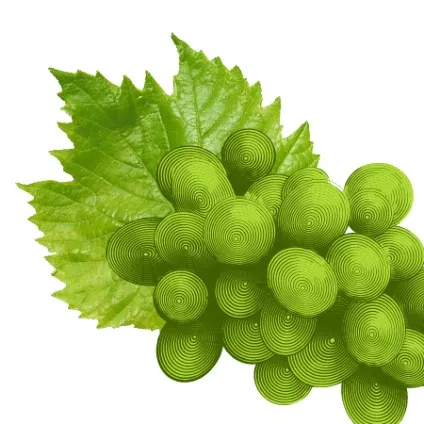

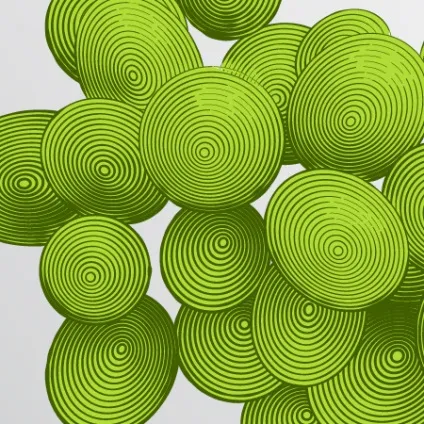

Як ви можете бачити обведення векторних об'єктів представляють собою шляхи змінної ширини, які відповідають розподілу світлотіні на ягодах винограду.

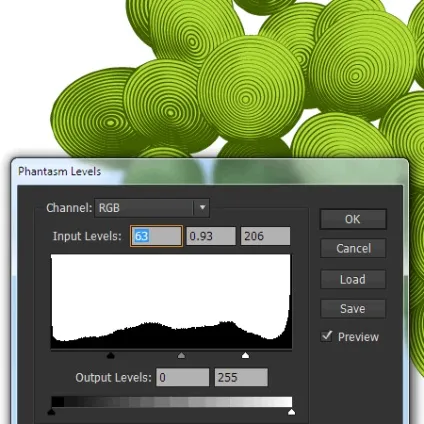

Після застосування функції Width Stamp ми маємо можливість редагувати растрове зображення за допомогою плагіна Phantasm. Виділяємо Image в панелі Layers, потім переходимо Effect> Phantasm> Levels .... Керуючи рівнями в діалоговому вікні, ми бачимо, який ефект це справляє на шляху змінної товщини. Наша мета - домогтися більшої виразності ілюстрації.

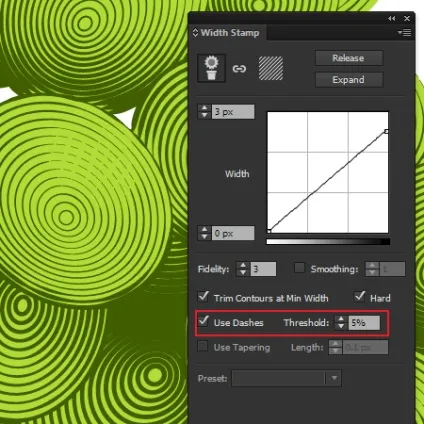

Ми можемо використовувати опцію Dashes в панелі Width Stamp, яка дозволить в місцях найбільшої освітленості робити шляху пунктирними. Параметр Threshold визначає межі плями, усередині якого шляху будуть пунктирними.

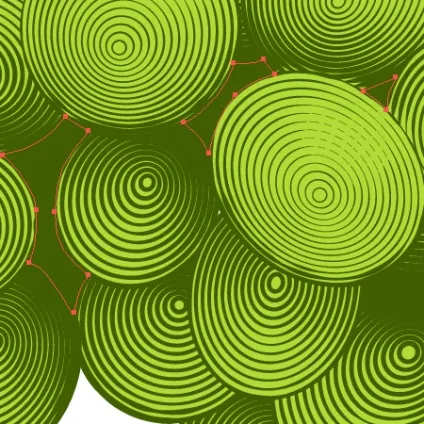

За допомогою одного з інструментів малювання, наприклад Pen Tool або InkScribe Tool, створимо векторні об'єкти в проміжках між ягодами. Заливаємо ці об'єкти темно-зеленим кольором, який відповідає кольору обведення ягід.

Приступимо до створення листа. Як референсного зображення я буду використовувати лист винограду з Shutterstock. Вставимо зображення в поточний документ.

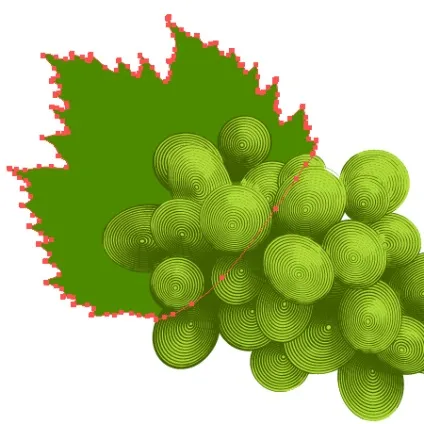

Грунтуючись на зображення, створимо векторну форму листа і його контур. Для швидкої і зручної роботи ви можете використовувати Dynamic Sketch Tool (плагін Dynamic Sketch)

Тепер створимо прожилки на листі.

Використовуючи Dynamic Sketch Tool або Pencil Tool (N) створимо штрихування на аркуші, яка відповідає найбільш затемненим ділянкам зображення.

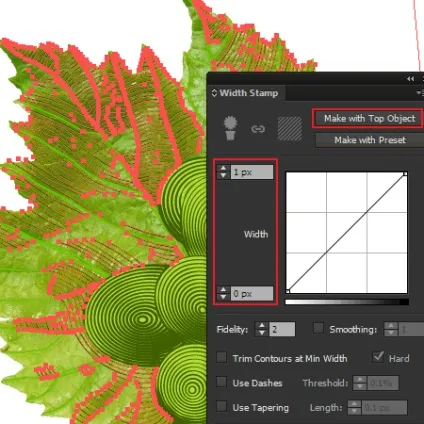

Перетворимо цю штрихування в шляху змінної товщини, так щоб вони відповідали інтенсивності тіні зображення. Для цього виділимо штрихування і растрове зображення, потім натискаємо на кнопку Make with Top Object в панелі Width Stamp. Встановимо максимальне і мінімальне значення для ширини шляхів.

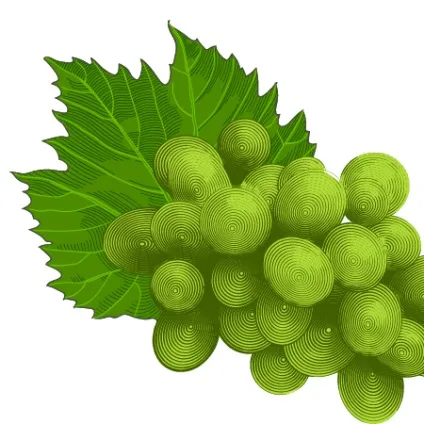

Тепер наш лист готовий і виглядає так ...

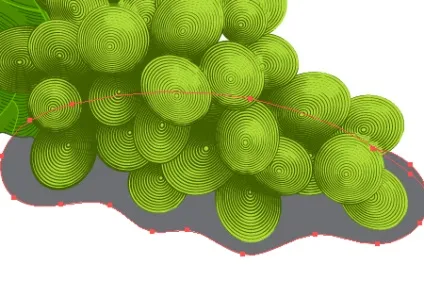

Створимо падаючу тінь від винограду. Намалюємо форму тіні і застосуємо до цього об'єкта заливку сірого кольору.

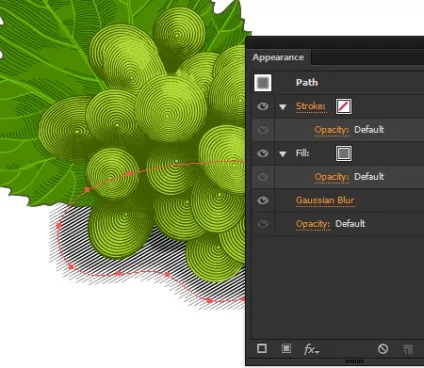

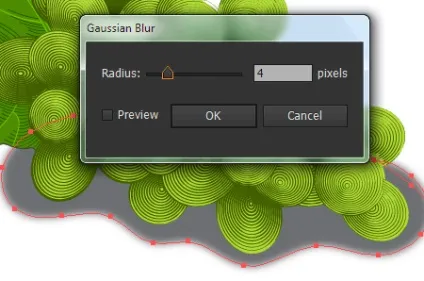

Для розмиття країв тіні переходимо Effect> Blur> Gaussian Blur. і встановлюємо відповідний радіус розмиття в діалоговому вікні.

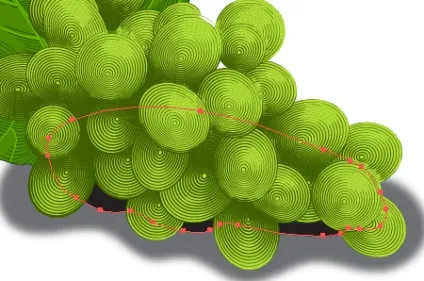

Тепер створимо ще одну форму з заливкою чорним кольором так, як це показано на малюнку нижче.

Групуємо обидва створених об'єкта.

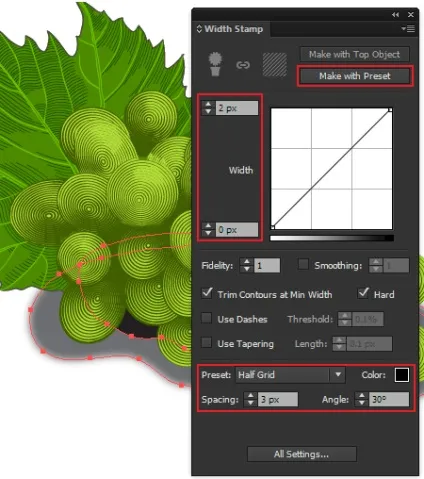

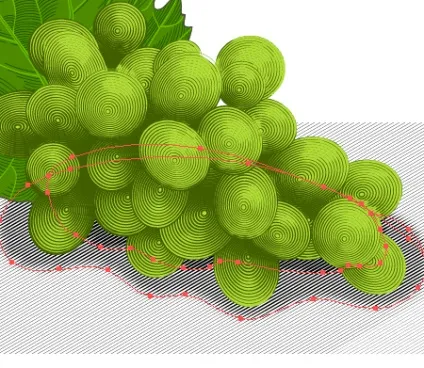

Виділяємо групу, потім натискаємо на кнопку Make with Preset в панелі Width Stamp. Встановлюємо максимальне і мінімальне значення для ширини шляхів, вибираємо пресет - Half Grid, встановлюємо Spacing: 3px і кут: 30 градусів.

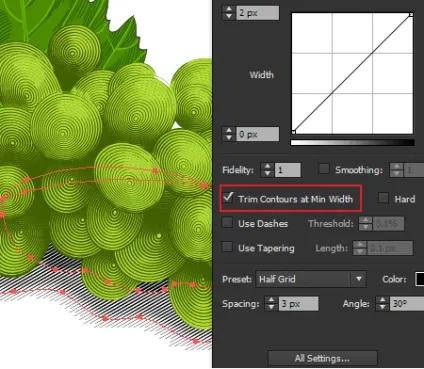

Як ви можете бачити, Width Stamp Tool може також бути застосований до векторних об'єктів. Для того щоб штрихування не поширюється за межі тіні відзначимо опцію Trim Contours at Min Width.

Як і у випадку з растровими об'єктами, ви можете модифікувати векторні об'єкти після застосування Width Stamp Tool. Наприклад, ви можете змінювати їх форму і управляти параметрами застосованих ефектів.

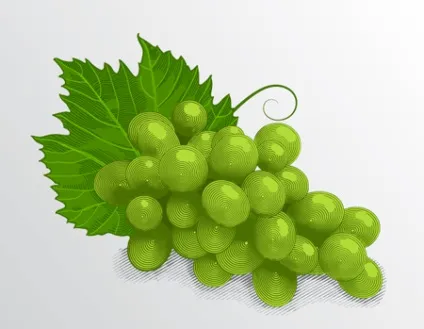

Тобто Width Stamp Object є динамічним і легко настроюється об'єктом. Тепер мій виноград виглядає так.
