Як створити і налаштувати розмірний стиль в Автокаде.

Розміри і стрілки не видно на кресленні? Розбираємо проблему в інструкції масштаб розмірів.

Нанесення розмірів, створення розмірного стилю - важлива тема для роботи в Автокад. Наприклад, є сітка осей, яку треба образмеріть. Перейдемо безпосередньо до інструкції.

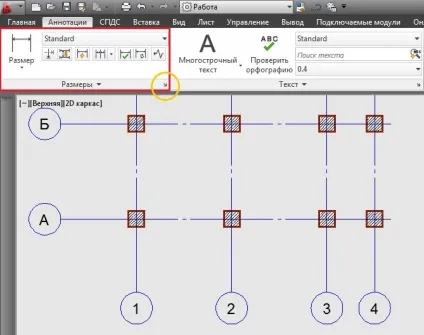

1. Панель Розміри знаходяться у вкладці Анотації. Натискаємо стрілку внизу панелі.

2. Відкрився диспетчер розмірних стилів. Натискаємо на кнопку Новий ...

3. Придумуємо ім'я нового стилю. Я назвав - робочий стиль. Далі.

4. Установки, які встановлюємо у вкладці Основні одиниці. Це точність (0.0), округлення (1.0), придушення нулів - виставляю хвостові.

5. Далі забиваємо необхідні параметри у вкладці Текст. Висота - 2.5, виставляю пункт Згідно ISO. розміщення тексту - над лінією.

6. Виставляємо настройки у вкладці Символи і стрілки. Стрілки - зафарбована замкнута, розмір стрілки - 2.5, маркер центру - 2.5. Натискаємо ОК.

7. Наш розмірний стиль повинен бути - поточним. Натискаємо встановити і закрити.

8. Наносимо лінійні розміри в створеному стилі.

На додаток, у вкладці текст можна налаштувати стиль, колір тексту і т.д. Зразок стилю, який знаходиться поруч в диспетчері, завжди відразу показує вносяться зміни в налаштування. Я розібрав основні моменти при створенні розмірного стилю. Існує ряд параметрів для більш більш грунтовної настройки. Освоїти їх також буде цікаво. Насправді, створення розмірного стилю не займе багато часу. Розміри легко нанести за допомогою модуля СПДС для AutoCad.
