створення малюнків
Малюнки використовують для графічного представлення схем, створення логотипів, створення нескладних зображень.

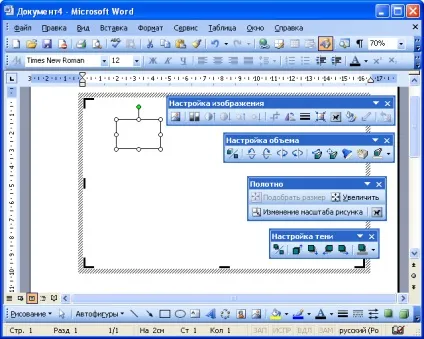

Для роботи з малюнками - застосовують команди меню Формат, елементи панелей інструментів Малювання, Налаштування зображення, Полотно, Налаштування тіні, Налаштування обсягу та інших панелей (рис. 25.1), а також команди контекстних меню.

Мал. 25.1. Панелі інструментів, що використовуються для роботи з малюнками
Малюнки в Microsoft Word створюють з найпростіших графічних елементів - автофигур.

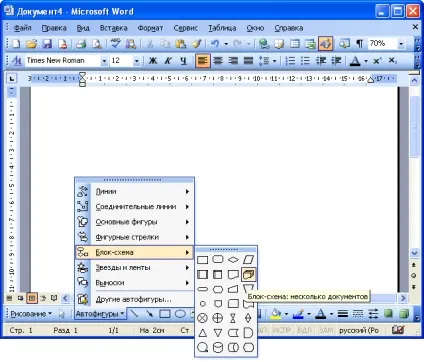

Мал. 25.2. вибір автофігури
Після цього у вікні документа з'явиться рамка з штриховими межами (Полотно) і текстом Створіть малюнок, а також панель інструментів Полотно. В межах полотна при натиснутій лівій кнопці миші наведіть курсор миші так, щоб з'явилася обрана фігура (рис. 25.3, рис. 25.4).

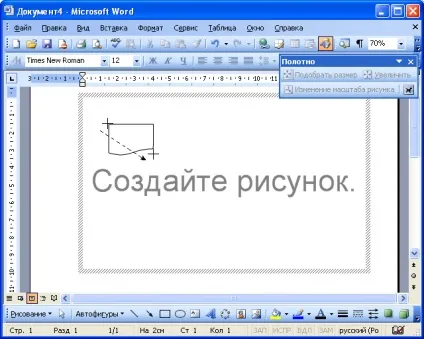

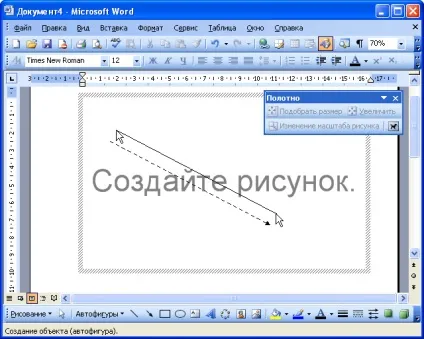

Мал. 25.3. Вікно Microsoft Word при створенні малюнка (хрестиком показаний покажчик миші, пунктиром - траєкторія руху покажчика)

Мал. 25.4. Вікно Microsoft Word при створенні малюнка (стрілкою показаний покажчик миші, пунктиром - траєкторія руху покажчика)
Можна також просто клацнути мишею в межах полотна. При цьому буде створена фігура стандартного розміру.

Замість меню Автофігури для малювання прямих, стрілок, прямокутників і овалів можна використовувати відповідні кнопки панелі інструментів Малювання (див. Рис. 25.1). Для того щоб лінії завжди були паралельні або перпендикулярні краях сторінки, а фігури мали правильну форму (квадрат, коло, рівносторонній трикутник і т. П.), Слід малювати, утримуючи клавішу клавіатури Shift.

В межах полотна можна створити будь-яке число автофигур.

Зміна розміру автофігур
Розмір автофігури можна змінити вручну перетягуванням маркерів (рис. 25.5). При перетягуванні маркерів, розташованих по кутах автофігури, її розмір змінюється зі збереженням пропорцій. При перетягуванні маркерів, розташованих по сторонах автофігури, змінюється розмір тільки по одній координаті.

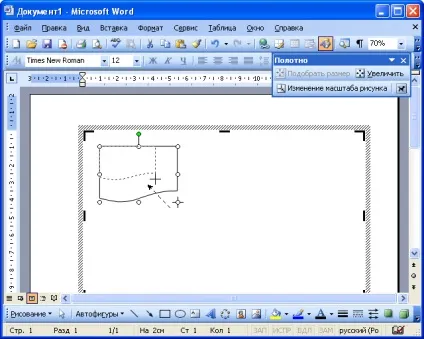

Мал. 25.5. Зміна розміру автофігур перетягуванням маркерів (хрестиком показаний покажчик миші, пунктиром - траєкторія руху покажчика)
Для більш точного встановлення розмірів необхідно двічі лівою кнопкою миші клацнути по автофігури або натиснути кнопку Формат автофігури панелі інструментів Налаштування зображення (див. Рис. 25.1). У вкладці Розмір діалогового вікна Формат автофігури (рис. 25.6) можна встановити точний розмір автофігури в сантиметрах або у відсотках від вихідного розміру.

Мал. 25.6. Зміна розміру автофігур у вкладці "Розмір" діалогового вікна "Формат автофігури"

Зміна положення автофигур

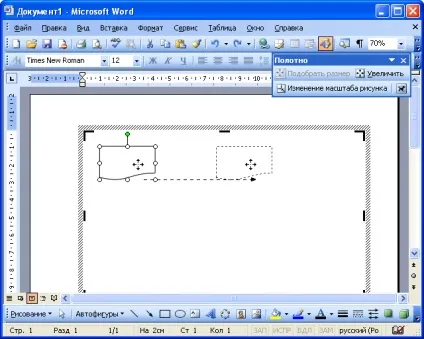

Положення автофігури на сторінці можна змінити вручну перетягуванням за будь-яку її частину, що не є маркером виділення (рис. 25.7). Постарайтеся не виводити автофигуру за межі полотна.

Мал. 25.7. Зміна положення автофігури (хрестиком показаний покажчик миші, пунктиром - траєкторія руху покажчика)
Для більш точного встановлення положення автофігури необхідно по ній двічі клацнути лівою кнопкою миші або натиснути кнопку Формат автофігури панелі інструментів Налаштування зображення (див. Рис. 25.1). У вкладці Положення діалогового вікна Формат автофігури (рис. 25.8) можна встановити горизонтальне і вертикальне вирівнювання автофігури в межах полотна.

Мал. 25.8. Зміна положення автофігури у вкладці "Положення" діалогового вікна "Формат автофігури"
Для повороту автофігури в площині сторінки можна скористатися зеленим маркером виділення. Більш точний кут повороту можна встановити у вкладці Розмір діалогового вікна Формат автофігури (див. Рис. 25.6). Крім того, для повороту можна використовувати команди меню Дії / Повернути / відобразити панелі інструментів Малювання (див. Рис. 25.1).
^ Оформлення автофігури
Для установки кольору заливки автофігури, кольору ліній, типу ліній, типу штриха, виду стрілки, створення та оформлення тіні і обсягу використовують відповідні елементи панелі інструментів Малювання (рис. 25.9 - рис. 25.14).

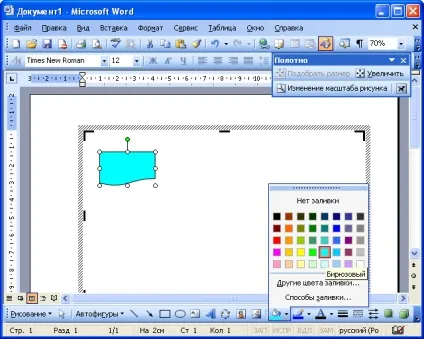

Мал. 25.9. Установка заливки автофігури

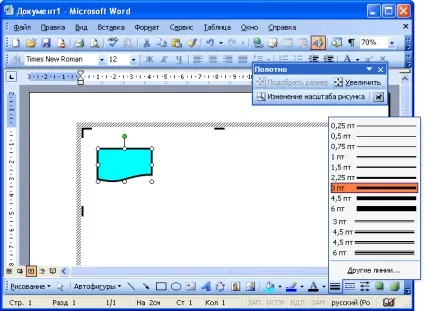

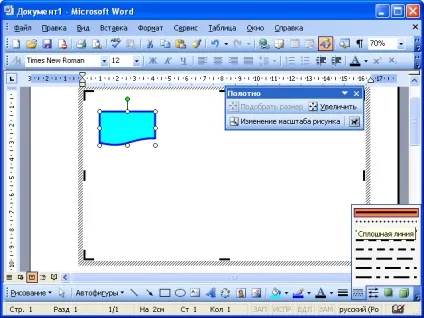

Мал. 25.10. Установка типу лінії автофігури

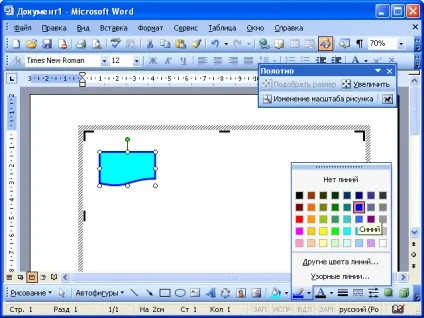

Мал. 25.11. Установка кольору лінії автофігури

Мал. 25.12. Установка типу штриха лінії автофігури

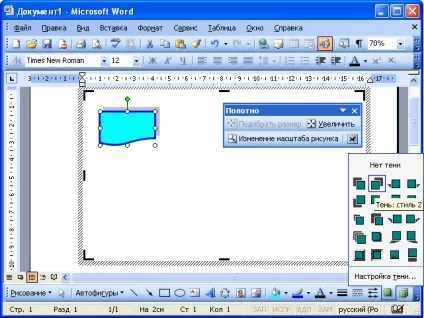

Мал. 25.13. Установка тіні автофігури

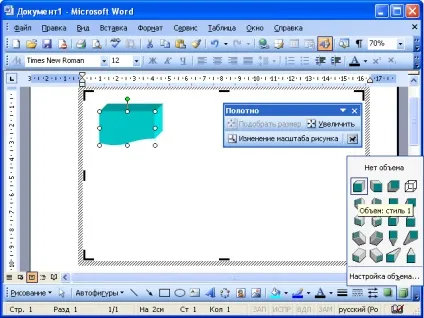

Мал. 25.14. Установка обсягу автофігури

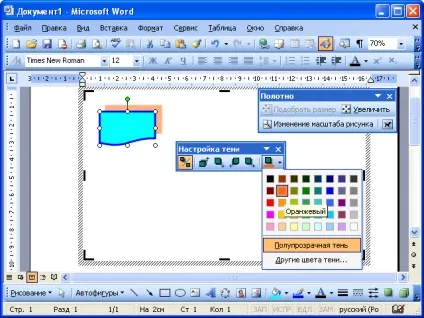

При установці відображення тіні можна налаштувати її параметри. Для цього в меню кнопки Меню "Тіні" (див. Рис. 25.13) виберіть команду Налаштування тіні. З використанням панелі інструментів Налаштування тіні можна змінити положення тіні щодо автофігури, змінити колір тіні (рис. 25.15).

Мал. 25.15. Налаштування параметрів тіні

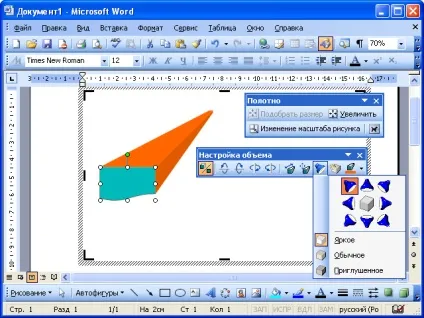

При установці переглянути обсяг можна налаштувати його параметри. Для цього в меню кнопки Меню "Обсяг" (див. Рис. 25.14) виберіть команду Налаштування обсягу. З використанням панелі інструментів Налаштування обсягу можна повернути об'ємну автофигуру, змінити глибину обсягу, змінити колір обсягу, напрямок освітленості і т.п. (Рис. 25.16).

Мал. 25.16. Налаштування параметрів обсягу
Для більш точного оформлення автофігури можна по ній двічі клацнути лівою кнопкою миші або натиснути кнопку Формат автофігури панелі інструментів Налаштування зображення (див. Рис. 25.1). У вкладці Кольори і лінії діалогового вікна Формат автофігури (рис. 25.17) можна встановити колір і спосіб заливки автофігури, колір ліній, тип ліній, тип штриха, вид стрілки.

Мал. 25.17. Налаштування параметрів автофігури у вкладці "Кольори і лінії" діалогового вікна "Формат автофігури"
Додавання тексту до автофігури

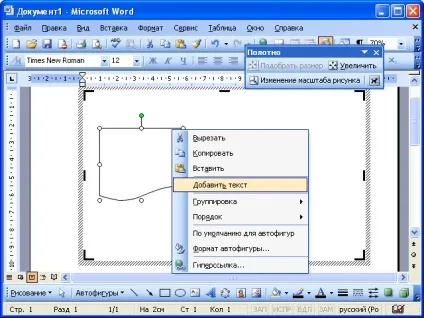

Щоб додати текст до автофігури клацніть по ній правою кнопкою миші і виберіть команду контекстного меню Додати текст (рис. 25.18).

Мал. 25.18. Додавання тексту до автофігури

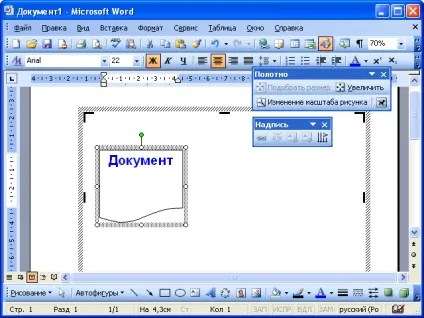

Текст вводиться в межах штриховий рамки ( "написи"). Тест можна оформляти в звичайному порядку (рис. 25.19).

Мал. 25.19. Оформлення тексту автофігури
Робота з декількома автофігурами

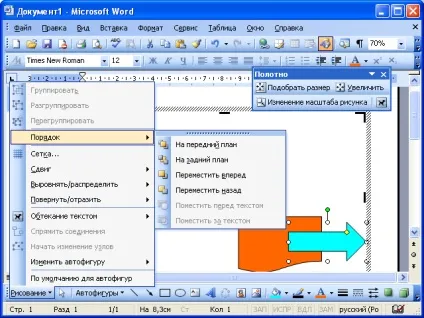

Полотно може містити кілька автофигур. Автофігури розташовуються шарами. Кожна автофігура розташовується в своєму шарі. Для управління розташуванням автофигур по верствам можна використовувати команди меню Дії / Порядок панелі інструментів Малювання (рис. 25.20).

Мал. 25.20. Зміна розташування автофігур по верствам
Для виділення декількох автофігур можна виділяти кожну з них, утримуючи клавішу клавіатури Ctrl або Shift.

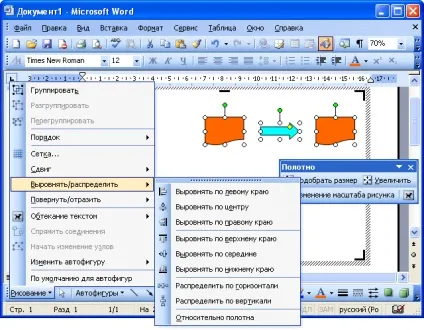

З використанням команд меню Дії / Вирівняти / розподілити панелі інструментів Малювання (рис. 25.21) кілька автофигур можна вирівнювати і розподіляти один щодо одного або щодо полотна.

Мал. 25.21. вирівнювання автофигур

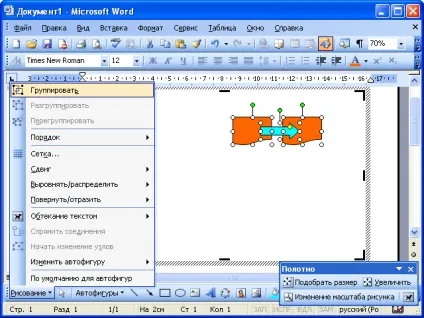

З використанням команд меню Дії / Групувати панелі інструментів Малювання (рис. 25.22) кілька автофигур можна згрупувати, після чого з ними можна працювати як з однією фігурою.

Мал. 25.22. групування автофигур
Робота з полотном

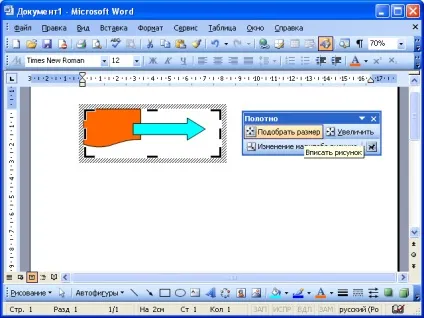

Розміри полотна можна змінювати перетягуванням маркерів полотна. Для підбору розміру полотна під розмір знаходяться в ньому автофигур досить натиснути кнопку Підібрати розмір (Вписати малюнок) панелі інструментів Полотно (рис. 25.23).

Мал. 25.23. Підбір розміру полотна

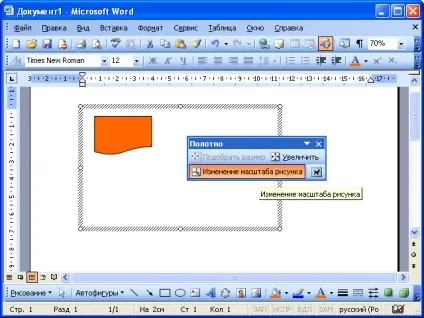

Для зміни розміру полотна разом зі зміною розміру всіх розташованих в ньому автофигур, слід натиснути кнопку Зміна масштабу малюнка панелі інструментів Полотно і перетягнути маркери полотна. Маркери полотна при цьому повинні представляти собою невеликі білі кружечки (рис. 25.24).

Мал. 25.24. Зміна розміру полотна

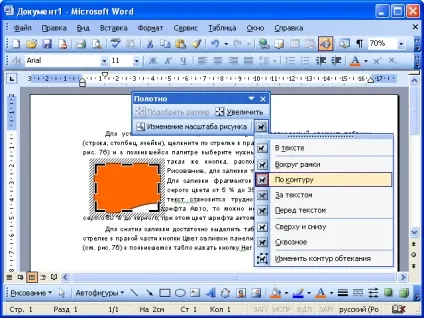

Для зміни режиму обтікання текстом слід натиснути кнопку Меню "Обтікання текстом" панелі інструментів Полотно і вибрати необхідний режим (рис. 25.25).

Мал. 25.25. Зміна режиму обтікання текстом
Для полотна, як графічного об'єкта, застосовні всі методи оформлення, використовувані при оформленні малюнків.

Для видалення всього полотна разом з розташованими там автофігурами, необхідно виділити полотно і натиснути клавішу клавіатури Delete.
