Створення формул Microsoft Equation 3.0
Microsoft Equation 3.0 являє собою модуль, об'єкт якого вставляється в документ Word, в якому, в свою чергу, доступні різноманітні дії по введенню формул, знаків, спеціальних символів, які дозволяють швидко і доступно створювати складні моделі без застосування додаткових засобів.
Для вставки об'єкта Microsoft Equation перейдіть в розділ Вставка стрічки інструментів і треба вибрати значок Об'єкт групи Текст. У діалоговому вікні на вкладці Створення знайдіть пункт Microsoft Equation 3.0 і натисніть ОК.
Отже, після настройки і додавання об'єкта Microsoft Equation 3.0 в документ можна переходити до редагування формули. Всі зайві кнопки і панелі з документа при цьому прибираються, а залишається одна панель, де в випадають кнопках представлені різноманітні символи і знаки.

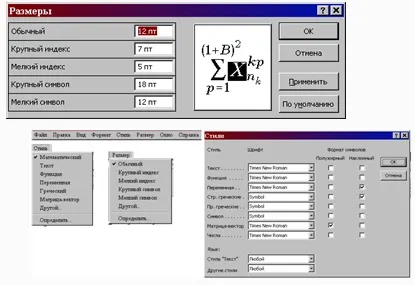

Стилі: Ctrl + Shift + = - математичний;
Ctrl + Shift + E - текст
Ctrl + Shift + F - функція
Ctrl + Shift + I - мінлива
Ctrl + Shift + G - грецький
Ctrl + Shift + B - матриця-вектор
Мал. 73. Панель Microsoft Equation 3.0:
· Символи порівняння і відносини (більше, менше або дорівнює і т.д.).
· Прогалини і трьох крапок.
· Оператори (помножити, мінус-плюс і т.д.).
· Стрілки (всілякі стрілки-покажчики, одно- і двосторонні).
· Логічні символи (логічне І, АБО, існує і т.д.).
· Символи теорії множин (перетин, підмножина і т.д.).
· Різні символи (нескінченність, знак невизначеного інтеграла і т.д.).
· Грецькі літери рядкові.
· Грецькі літери прописні.
· Шаблони дробів і радикалів.
· Шаблони верхніх і нижніх індексів. Маленькі чорні прямокутники означають, що при виборі даного шаблону залишається місце для введення інформації в ті місця, де ці прямокутники розміщувалися.
· Шаблони надкресленням і підкреслення.
· Шаблони стрілок з текстом.
· Шаблони твори і теорії множин.
Для виходу з режиму редагування формули клацнути мишею на довільному місці документа за межами вікна введення формули. Для повторного входу в режим редагування формули двічі клацнути мишею на об'єкті.
Величину шрифту формули можна задавати, змінюючи розміри об'єкта Microsoft Equation. Також можна копіювати або вирізати цей об'єкт з документа.
Встановіть текстовий курсор в ту частину документа, куди буде вставлена формула.
У групі Символи натиснути на кнопку Формула. після чого на екрані з'явиться об'єкт з написом Місце для формули, де в подальшому і буде перебувати формула.
