Стропило: опора даху
В індивідуальному житловому будівництві при влаштуванні покрівлі майже всі власники будинків вибирають скатну форму даху, практичну і економічно вигідну. Така покрівля потребує надійного несучій системі, і основа її - крокви. Жодна покрівля, що має скільки-небудь значний ухил (від 5% і вище) не обходиться без цього елемента.
А в сукупності вони формують кроквяну систему, яка і сприймає все навантаження, що припадають на дахове покриття. Як влаштовуються і розраховуються крокви - далі в статті
Якщо порівнювати дах будівлі з людським організмом, то покрівельна несуча конструкція в ній виконує функцію хребта, а кожне з крокв, відповідно - ребро.
Вимоги до матеріалу для даху пред'являються наступні:
- Дерево має бути сухим - не більше 2% вологості
- Сортність деревини:
- Для затяжок в висячих кроквах - не нижче 1-го сорту
- Для крокв - 1-2-го сорту
- Для стійок і підкосів - 3-го сорту з мінімумом сучків
- Міцність - планова навантаження повинна враховувати вагу покрівлі і снігового килима на ній (для більшої частіУкаіни - 200 кг / м2). Сумарна маса ділиться на плановану кількість крокв
- Стійкість до атмосферних і біологічних впливів
Важлива інформація! Часто кроквами помилково називають тільки похилі балки, що з'єднують стіну і коник (з гребеневим бруском або без нього).
Однак ця балка, насправді - кроквяна нога, а кроквою слід називати всю конструкцію, складову одну секцію системи в поперечному розрізі:
- кроквяні ноги
- підкоси (розпірки, що впираються в несучу конструкцію будівлі або стійку)
- стійки (вертикальні опори, які підтримують кроквяні ноги)
ригеля (горизонтальні балки, встановлені між кроквами паралельно землі) - для висячих крокв - бабки (вертикальна стійка, що працює на розтяг)
- стяжки (горизонтальні елементи, що перешкоджають розпирання стін кроквяними ногами), в окремих випадках - інші елементи.
Кроквяна система даху виконується за трьома схемами: наслонние, висячі і комбіновані. У випадках великих прольотів також створюють кроквяні ферми, виконані або на підставі висячих або наслонних конструкцій, або - у вигляді їх комбінації.
Пристрій наслонних крокв: вузли та з'єднання

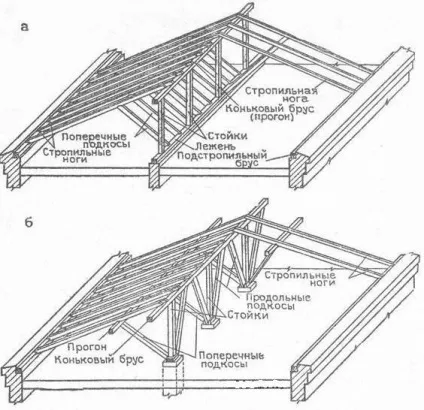

Похилі крокви а) по стінах, б) по колонах
Похилі крокви називаються так, оскільки спираються на зовнішні несучі стіни (безпосередньо боковиной кроквяної ноги) і внутрішні несучі конструкції (якщо такі є) - стіни або колони через систему стійок. При прольоті (відстані між зовнішніми стінами) до 6 м стійки може бути відсутнє, особливо якщо опереть їх нема на що.
У центрі, в будь-якому випадку, правильний монтаж крокв передбачає установку конькового бруса, на якому і сходяться протилежні ноги одного крокви. По периметру будівлі поверх стін укладається підкроквяний брус - мауерлат.
У дерев'яних зрубах його роль виконує останній вінець. З метою економії можна робити не суцільний брус, а підкладати обрізки (обов'язково - однакового перетину) під кожну ногу.
Мауерлат кріпиться штирями або болтами в армирующий бетонний пояс або верх стіни (вертикально, на глибину 40 см), або - на дротяних стяжках (ф> = 6 мм) не вище, ніж в 3 від верху ряд кладки (закладати стяжку слід при зведенні стіни ).
В крокви в місці установки її на мауерлат робиться вибірка відповідної форми і розміру, яка і укладається на підкроквяних брус. Додатково вузол кріпиться болтами, металевими накладками, або скобами.
Для нових будівель, особливо - з колоди і бруса, остаточна усадка яких ще не завершилася, встановлюється система плаваючих, або ковзають крокв.
Кріплення ноги здійснюється не жорстко, а за допомогою пластини з прорізами, через які саморіз або болт, вкручені в ногу, мають вільний хід. На коньковом брусі крокви також мають шарнірне кріплення. За рахунок цього при усадки крокви не ламаються, що не вигинаються, а приймають нову форму, відповідну змінилася конфігурації несучих стін.
Схема висячих крокв
Вузол спирання крокви на мауерлат: 1 балка перекриття, 2 - кроквяна нога
Висяча система конструктивно відрізняється від наслонних, відповідно, в цьому випадку і технологія монтажу крокв буде інша.
На тій чи іншій висоті кроквяні ноги з'єднані затягуванням, відповідно, єдине зусилля, яке передається на стіну - це вертикальне тиск покрівлі.
Можна вважати, що в цьому випадку крокви до зв'язування гребеневим і підкроквяних брусами є повністю автономною системою. При цьому опора стропильних ніг або затягування може здійснюватися як на мауерлат, так і безпосередньо на несучу стіну.
При ширині прольоту до6 мв висячих кроквах роль затяжки може виконувати балка перекриття. При великих розмірах прольоту - додатково монтуються бабки, ригеля і укоси.
Для з'єднання бабки і затягування використовується скоба, що пропускається під нижньою частиною затяжки, для інших вузлів - ті ж способи кріплення, що і для наслонних крокв.
Збірка кроквяних конструкцій

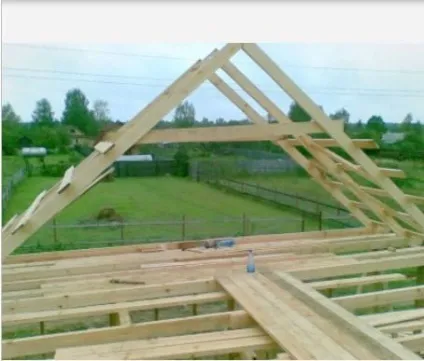

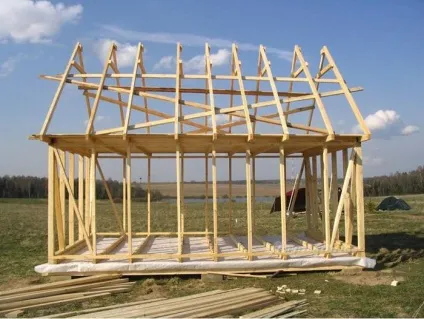

Процес монтажу крокв
Звичайно, найкраще покаже пристрій кроквяної системи. і виглядає цей процес наступним чином.
Якщо не збирати, то вже розмічати кроквяні конструкції необхідно на землі - це і зручніше, і безпечніше. Є можливість відразу підігнати під один розмір всі необхідні елементи.
Порада! При попередній розпилюванні деталей крокв, краще залишити невеликий запас по довжині, щоб при необхідності можна було підігнати розміри конструкції за місцем.
- Для розмітки стропильних ніг береться шматок бруса або рівного кругляка невеликого діаметра (останній - затісуються посередині), довжина якого дорівнює відстані між стінами будівлі.
У його центрі перпендикулярно набивається планка, довжина якої дорівнює висоті від рівня обпирання крокв на стіну до коника. Далі кожна з кроквяних ніг ставиться на кут між краєм поздовжнього бруса і вершиною поперечної планки.
У верхній точці ставиться мітка будівельним олівцем, на підставі якої потім буде прийнято місце оброблення. В системі з висячими кроквами подібним же чином (на підставі горизонтального бруска) відміряються затяжки.
Якщо структура крокви досить складна - з опорами, бабками, підкосами - на час розмітки конструкцію можна за допомогою тонких рейок прихопити невеликими гвоздиками.
- Коли все крокви виміряні і розмічені, а можливо - навіть обробити і зібрані, їх піднімають на дах.
Збірка на землі передбачає більшу зручність, але не завжди міцність конструкції дозволяє її піддавати тим навантаженням, які виникають в процесі підйому.
Незалежно від того, де збиралися деталі - монтаж кроквяної системи інструкція рекомендує вести в такому порядку.
Спочатку встановлюються крайні крокви з обох кінців покрівлі. Зараз кріпити їх остаточно ще не можна, оскільки необхідно визначити симетричність.
Для спрощення процесу стропіловкі даху їх можна тимчасовими кріпленнями з'єднати з мауерлат. - Далі проміряти скати майбутньої покрівлі. Для цього мотузкою з'єднують вершину кожної крокви з нижнім кутом протилежної - спочатку по одній стороні, потім - по інший.
При цьому мотузки по кожному з скатів повинні перехреститися точно посередині даху, і лише злегка торкатися один одного. Якщо геометрія вийшла іншого - необхідно відкоригувати розташування або саму конструкцію крокв до досягнення потрібного результату.
Зв'язування крокв діагональними сутичками
- Для кращого розуміння процедури, можна подивитися перед тим, як зробити крокви з наочною демонстрацією всього ходу робіт.
Коли крайні крокви виставлені, їх вершини також з'єднують мотузкою по лінії, де пізніше буде проходити коньковий брус.
Саме по цій лінії в подальшому слід виставляти все решта крокви. Їх також до виставлення всієї системи краще садити на тимчасові кріплення, оскільки, можливо, будуть потрібні коректування.
При установці, якщо виникли сумніви в точності розташування конструкцій, є сенс ще один або кілька разів поміряти скати способом, описаним вище. - Після того, як виставлені всі крокви, їх кріплять остаточно до мауерлату або стін, і пов'язують гребеневим бруском, що пропускається під вершинами стиків крокв.
Після цього по зовнішній стороні набивається решетування. Якщо в якихось вузлах крокви спирається не на дерево, а, наприклад, на кладку стіни - під нього обов'язково підкладається гідроізоляція у вигляді двох шарів руберойду. Те ж саме стосується мауерлата, підкосів і інших дерев'яних елементів.
