У цій статті ми хочемо розповісти вам про колись добре відомої, але тепер рідко використовується технології - технології ISA, а також подібна до ній технології ЕISA.

Історія походження і принцип дії

8-розрядна ISA - це одна з найстаріших технологій ПК, що з'явилася практично одночасно з першими комп'ютерами архітектури IBM. Її впровадження дозволило користувачам підключати додаткові пристрої в її слоти розширення. Вперше шина була розроблена для систем на основі процесора Intel 8088 (PC і PC / ХT) ще в 1981 р Пізніше, для процесора 80286 (PC / AT), для того, щоб повною мірою реалізувати його можливості, в 1984 р розроблена 16-розрядна ISA.

Таким чином, існують 2 основні версії шини - 8-бітна і 16-бітна. Мали місце також поодинокі спроби деяких розробників ввести свої оригінальні варіанти 32-розрядної, але вони не набули широкого поширення.

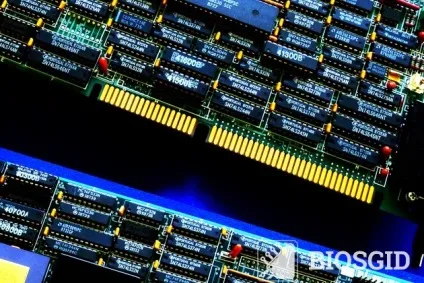

Шина мала кілька слотів розширення, кількість яких в системах XT / AT варіювалося від 3 до 8, і в які користувач міг вставити додаткові пристрої - плати розширення. При цьому слот ISA 16-бітової версії розроблений таким чином, щоб в нього можна було вставити 8-бітові пристрою. Слот 16-розрядної шини всього лише трохи довший 8-бітних і має 98 контактів; слот 8-бітової версії має 62 контакту.

У перших версіях ISA працювала на однаковій частоті з процесором. Однак в наступних реалізаціях через те, що частота процесорів значно збільшилася, шина отримала можливість працювати за допомогою окремого тактового генератора.

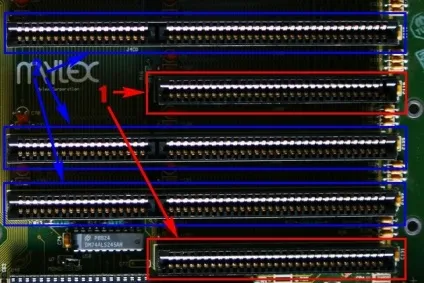

Слоти розширення ISA: 1 - два 8-ми розрядних і 2 - три 16-розрядних

Як виглядає слот розширення ISA. Материнська плата з двома 8-розрядними слотами і трьома 16-розрядними слотами.

1. Порівняльна простота конструкції.
2. Надійність.
3. Широка підтримка з боку виробників.

Проте, вона мала і ряд серйозних недоліків. які спонукали відмовитися від її використання:

1. Низька швидкість.
2. Невелика розрядність.
3. Відсутність повноцінної підтримки функцій bus mastering.
4. Відсутність автоматичної конфігурації пристроїв. Пристрої ISA конфігурувати користувачами вручну за допомогою джамперів і перемикачів.

EISA - поліпшена версія ISA

Ці недоліки була покликана усунути шина EISA (Extended ISA, тобто розширена ISA). В її розробці брали участь багато відомих виробників комп'ютерної техніки, такі, як Compaq Computer, Epson, Hewlett-Packard, NEC, Zenith і деякі інші.

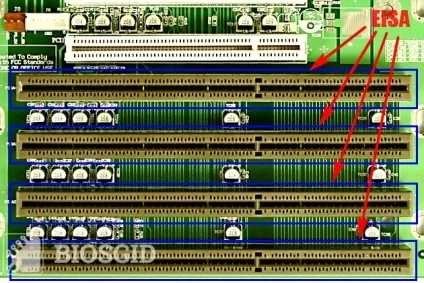

Extended ISA - розширена ISA

EISA з самого початку позиціонувалася, як спадкоємиця ISA, а не як її конкурент. Тому вона була повністю сумісна з пристроями ISA. Пристрої EISA повинні були вставлятися в слот такої ж довжини, як і 16-розрядний слот ISA, але відрізнялися наявністю додаткових коннекторів. Вона підтримувала функцію bus mastering для пристрою, що дозволяло передавати керування шиною будь-якої плати в слоті розширення. Також підтримувалася автоматична конфігурація пристрою. Однак вона була обмеженою, оскільки для цієї мети користувачеві пропонувалася спеціальна програмна утиліта, а новітні на той час операційні системи, такі, як Windows 95, не були в стані автоматично конфігурувати пристрої EISA.

Теоретична пропускна здатність EISA становила 32 МБ / c, проте на практиці через накладних витрат транспортних протоколів вона становила близько 20 МБ / с.

В кінці 1980-х, під час розквіту систем, заснованих на процесорах 80386 і 486, EISA здавалася досить перспективною і зуміла «прибрати з дороги» тодішній альтернативний проект від IBM - шину MCA. Але час її активного застосування виявилося порівняно недовгим. Завдяки впровадженню форм-фактора ATX а також отримала популярність технології локальних шин, шини ISA і EISA практично вийшли з ужитку, поступившись місцем такої сучасної локальної шині, як PCI. Проте, роз'єми ISA і EISA ще довго можна було зустріти на материнських платах, де в якості основної шини служила PCI.

висновок

У цій статті ми привели короткий опис шин ISA і EISA, розповіли про їхню історію та принципи роботи. Вони стали важливою віхою в розвитку шин введення / виводу і мали великий вплив на розвиток таких сучасних шин введення / виводу, як PCI, PCI Express і AGP. Industry Standard Architecture досі використовується в багатьох старих комп'ютерах, а пристрої з інтерфейсом ISA досі застосовуються в багатьох областях.
