Стрічковий фундамент своїми руками - розмітка, установка опалубки, армування, заливка
Стрічковий фундамент - це основа будинку, що створює замкнуту стрічку залізобетонного контуру по всьому периметру і в області розташування несучих стінових конструкцій. Завдяки стрічкової структурі навантаження на фундаментні підставу розподіляється максимально рівномірно, забезпечуючи збереження геометричних параметрів і цілісності елементів конструкції будівлі.
Стрічковий фундамент універсальний - він здатний витримати і стандартну щитову конструкцію і багатоповерховий монолітний будинок. При цьому підготовчі роботи і процес облаштування стрічки фундаменту будуть пов'язані з набагато меншими труднощами за рахунок зниження трудомісткості земляних робіт і загального зниження витрати матеріалів.
Фундаменти стрічкового типу застосовують повсюдно, на будь-яких типах грунтів і незалежно від рівня вологості грунту. Особливо актуальні такі підстави для:
- будівель, що дають значне навантаження на фундамент (бетонних, цегляних, з блоків або натурального каменю);
- будівель і споруд, в яких конструкцією передбачені важкі внутрішні перекриття;
- створення будівель на нестійких, рухливих грунтах;
- зведення будівель, які передбачають наявність підвального приміщення або цокольного поверху.
Стрічковий фундамент: види і відмінності
- монолітні, що заливаються в опалубці з використанням армуючого каркаса з металу;
- збірні, монтовані з бетонних блоків, що з'єднуються між собою за допомогою розчину.
Ще одна конструктивна особливість стрічкових фундаментів стосується рівня заглиблення. Виділяють мелкозаглубленние і заглиблені варіанти. Глибина закладення фундаменту багато в чому залежить від кліматичних особливостей місцевості та рівня навантаження на стрічку. Так, мелкозаглубленние фундаменти облаштовують на глибині до 0,7 м. А глубокозаглубленние - на глибині не менше 30 см від рівня промерзання грунту, тобто, в середньому, від 1 до 1,3 м.
При цьому мелкозаглубленний стрічковий фундамент буде непридатний для будівництва висотних будинків з важкими перекриттями. А ось для зведення дачного або житлового дерев'яного будинку вони цілком годяться.
Пристрій стрічкового фундаменту
Фундаменти стрічкового типу остаточно трудомісткий у виконанні. Пристрій стрічкового фундаменту вимагає ретельної підготовки підстави - піщаної, грунто-піщаної або бетонної подушки, а процес заливки моноліту або монтажу збірної конструкції часто вимагає застосування спеціальної будівельної техніки.
Стандартна товщина подушки слабозаглубленного стрічкового фундаменту - близько 30 см. Для ділянок з рухомими грунтами це значення може досягати півметра і більше. В цьому випадку піщана прошарок буде надійно захищати стрічку від деформації, освіти розломів і тріщин.
Створюючи стрічковий своїми руками, важливо враховувати і такі моменти, як облаштування грунтової або бетонної підсипання. Їх застосовують в тих випадках, коли піщаної підсипки виявляється недостатньо для того, щоб витримувати значні навантаження на фундамент.
Щоб ущільнити пісок, призначений для підсипки, його заздалегідь проливають водою безпосередньо після укладання в траншею або до того, якщо грунт схильна до розмивання (містить багато глини або дрібнодисперсних сухих частинок).
Слабкі пухкі грунти перед облаштуванням фундаменту потрібно ущільнити за допомогою піщано-гравійної суміші (в пропорції 40 на 60%). А якщо грунт схильна до осипання, слід провести додаткову підготовку траншеї за допомогою геотекстилю, яким необхідно вислати поверхні дна і укосів. Це дозволить убезпечити стрічковий фундамент під будинок від руйнування, уникнути розмивання та замулення піщаної подушки під час підйому ґрунтових вод.
Заливка стрічкового фундаменту своїми руками: етапи робіт
Як зробити стрічковий фундамент? Для початку необхідно визначитися з параметрами майбутнього підстави будівлі. Які фактори мають значення при виконанні розрахунків:
- глибина закладення і загальна площа фундаменту;
- навантаження на фундамент;
- параметри армирующего каркаса.
Глибина стрічкового фундаменту розраховується, виходячи з таких параметрів: глибина промерзання ґрунту + від 40 до 60 см. Таким чином, 20 - 30 см із загальної висоти доводиться на надземну частину фундаменту, ще близько 30 см повинні залягати нижче рівня глибини промерзання.
Глибина мелкозаглубленних фундаментів, облаштованих на щільних грунтах, може досягати 50 - 70 см. Такі стрічкові підстави зазвичай створюються для розміщення одноповерхових будівель - лазень, гаражів, дачних будиночків.
Стандартна ширина стрічкового фундаменту зазвичай становить близько 40 см. Площа підстави фундаменту розраховується виходячи з показників грунту і навантаження на нього. Чим вище рухливість грунту і чим вище навантаження на неї - тим більше буде площа підстави.
Розмітка стрічкового фундаменту
Як правильно зробити стрічковий фундамент? Насправді, половина успіху в цій справі залежить від точності розмітки. Для початку слід підготувати майданчик для облаштування фундаменту, звільнити його від сміття, бур'яну, спиляти і викорчувати дерева і чагарники.
Далі, відповідно до проекту, необхідно перенести контури, закладені в розрахунок стрічкового фундаменту на місцевість. Для цього використовуються міцні мотузкові шнури і дерев'яні або металеві кілочки, схил, косинець і рівень.
Як розмітити межі фундаменту:
- Для початку необхідно визначитися з місцезнаходженням осі майбутньої будови.
- Після знаходження осі від неї, за допомогою схилу, необхідно намітити перший кут будівлі і, перпендикулярно йому, другий і третій кути, вбиваючи кілки і простягаючи мотузки для позначення меж розмітки. Четвертий кут розмічають за допомогою кутника.
- Встановивши місцезнаходження кутів, їх необхідно перевірити, вимірявши довжину діагоналей між кутами. При збігу з заявленими параметрами можна вважати, що кути виміряні правильно.
- Внутрішня розмітка основного контуру фундаменту наноситься всередині зовнішнього контуру, повторюючи його з відступом на 40 см від зовнішнього краю.
- Після нанесення розмітки необхідно вивчити майданчик, підготовлену для облаштування фундаменту, на предмет перепадів висот. Виявивши найнижчу точку на ділянці необхідно взяти цей рівень для початку відліку глибини траншеї - це дозволить уникнути перепадів висоти фундаменту в ході його заливки.
Траншея для стрічкового фундаменту
Траншея для облаштування стрічкового фундаменту викопується, в залежності від глибини і обсягів, за допомогою лопати або із застосуванням спеціальної техніки. Важливо врахувати, що існують певні правила для створення таких заглиблених. Зокрема, стінки траншеї повинні розташовуватися строго вертикально. А дно повинно бути максимально рівним. Саме тому найчастіше траншеї під стрічковий фундамент риють вручну, відразу підганяючи її під необхідні параметри.
Подушка під стрічковий фундамент
Залежно від рівня навантажень подушка під стрічковий фундамент буває:
На облаштовану подушку товщиною від 12 до 20 см в траншею укладають гідроізоляційну прошарок. У деяких випадках для гідроізоляції дна може використовуватися тонка бетонна стрічка, що заливається безпосередньо поверх гравію або піску.
Установка опалубки під стрічковий фундамент

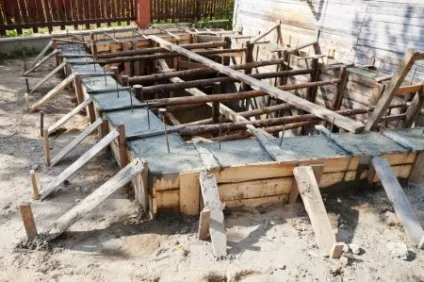

Опалубка для стрічкового фундаменту монолітного типу виготовляється з дощок, збитих між собою на зразок ящиків без кришки і дна. Внутрішня поверхня опалубки робиться з струганої дошки, ширина якої повинна досягати 40 і більше міліметрів. Також застосовують розбірну опалубку з листового металу.
Опалубка з деревини змочується перед установкою в траншею, а потім встановлюється і фіксується за допомогою розпірок. Цей захід обережності дозволяє домогтися збереження геометричних параметрів опалубки при заливці фундаменту. Стінки опалубки в ході установки в траншеї слід ретельно проміряти, домагаючись максимально точного збігу вертикалей. Це забезпечить фундаменту довговічність.
Висота опалубки повинна відповідати висоті траншеї і виступати над її верхнім краєм на 30 см. Таким чином буде сформовано цоколь майбутньої споруди.
Якщо в фундаменті планується прокладання комунікаційних труб і технологічних отворів (повітропроводів та ін.), То необхідно передбачити це до заливки моноліту, щоб згодом не довелося порушувати цілісність підстави.

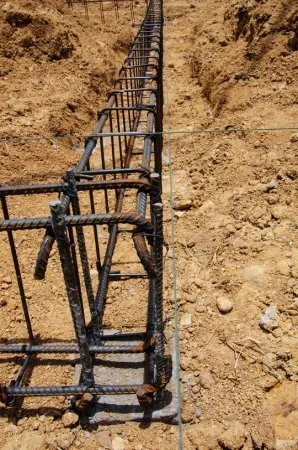

Армування стрічкового фундаменту
Стрічковий фундамент для будинку передбачає облаштування армирующего каркаса, що забезпечує можливість моноліту протистояти значним навантаженням. Армування стрічкового фундаменту передбачає розміщення зварених або пов'язаних в каркас металевих прутів в периметрі опалубки. Арматура встановлюється згідно з проектними розрахунками, або якщо проект відсутній, в два ряди по вертикалі з закріпленням по горизонталі між рядами. Відстань між армуючими елементами не повинно становити більше 25 і менше 10 сантиметрів. Після завершення монтажу арматура повинна бути встановлена по всьому периметру майбутнього фундаменту.
Розрахунок арматури для стрічкового фундаменту проводиться, виходячи з його площі і планованого навантаження на конструкцію. Крім цього, в розрахунках використовують такі параметри:
- довжину стрічки фундаменту;
- кількість рівнів армування;
- відстань, на якому розташовуються один від одного рівні армування;
- кількість прутів в одному рівні;
- розмір кроку між прутами в рамках одного рівня;
- розмір кроку між горизонтальними перемичками;
- розмір кроку між вертикальними перемичками.
Важливо врахувати, що купуючи арматуру, варто робити запас в 5-10% від необхідного обсягу. В цьому випадку вам не доведеться терпіти незручності при виявленні бракованих елементів або помилку в розрахунках.

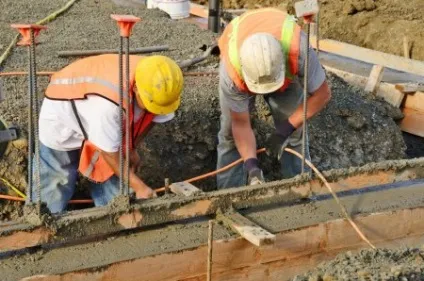

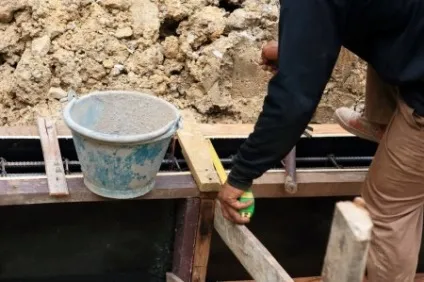

Заливка бетону для стрічкового фундаменту
Перед тим як залити стрічковий фундамент, необхідно переконатися в наявності достатніх ресурсів для проведення робіт. Зокрема, важливо підготувати потрібну кількість розчину з урахуванням того, що заливка буде проводитися поетапно, з кроком в 20 см. І весь процес повинен бути рівномірним, щоб уникнути розтріскування і пошкодження моноліту під впливом вологи в подальшому. Тобто в кожен «візит» необхідно заливати шар бетону висотою в 20 сантиметрів, рівномірно розподіляючи його по всьому периметру опалубки.
Марка бетону для стрічкового фундаменту підбирається, виходячи з наявності / відсутності проекту і готових розрахунків навантаження на фундамент. Так, для фундаментів, що зводяться без проекту, варто вибирати бетон марки M200 (клас міцності B15). Для створення бетонної подушки буде досить бетону марки M100.

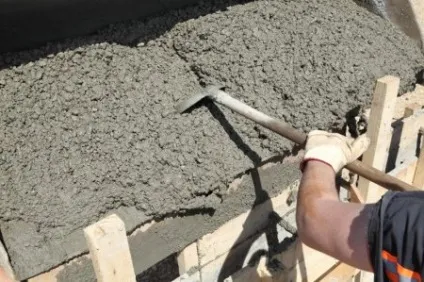

Після заливки кожен шар бетону трамбуется із застосуванням спеціального пристрою до утворення на поверхні «водянистою» плівки. Стінки опалубки в ході заливки кожного шару також належить простукувати, позбавляючи товщу бетону від повітряних бульбашок.
Поетапна заливка стрічкового фундаменту проводиться до тих пір, поки опалубка НЕ буде наповнена до самого верху. Завершальний - фінішний шар необхідно вирівняти за допомогою кельми або «гладилки» - особливого інструменту для розгладження бетону.
Після першої опади бетону в опалубці (через два-три години після заливки) його поверхню вкривають матеріалом, що оберігає від висихання, або посипають тирсою. До повного затвердіння бетону доведеться почекати ще близько трьох тижнів. Тільки після цього можна буде видалити опалубку і зняти покривний матеріал.

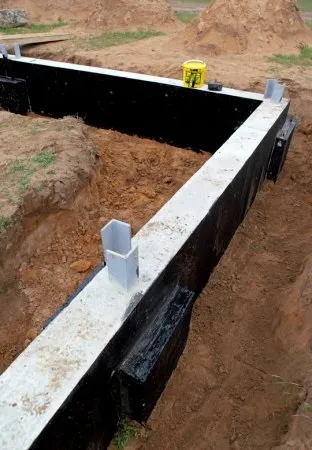

Гідроізоляція стрічкового фундаменту
Створюючи стрічковий фундамент своїми руками, важливо подбати про надійну гідроізоляції бетонної поверхні. Існує кілька варіантів облаштування гідроізоляційного шару на поверхні цоколя фундаменту:
1) Нанесення рідкої гідроізоляції
У цьому випадку поверхня бетонного цоколя покривається спеціальною ізоляційною мастикою. Наноситься така рідка ізоляція на максимально сухий фундамент, а після застигання вкривається геотканин для захисту від зовнішніх впливів і пошкодження шару гідроізоляції в ході зворотної засипки.
Рідка гідроізоляційний прошарок може наноситися і шляхом розпилення. Існують спеціальні склади, призначені саме для цього. Після нанесення такої шар ізоляції ховається геотканин.
2) Ізоляція рулонними матеріалами
Рулонні гідроізоляційні матеріали на бітумній основі укладаються на бетонну поверхню поверх шару гарячого бітуму - це дозволить надійно зафіксувати їх на цоколі. Укладання матеріалу в цьому випадку проводиться внахлест, один на одного, в два шари. При цьому кожен раз гідроізоляційний матеріал прошаровуються рідким гарячим бітумом.
3) Проникаюча гідроізоляція
В цьому випадку бетон обробляється спеціальними складами, що володіють високою проникаючою здатністю, що дозволяє надати цоколю невластиву йому гідроізоляційну стійкість.
Крім горизонтальної гідроізоляції практикується також вертикальна, з нанесенням захисту на бічні поверхні підстави фундаменту.
Зворотне засипання фундаменту
Будівництво стрічкового фундаменту має на увазі зворотне засипання обраного в ході викопування котловану грунту. Грунт підсипають в траншею, де була знімна опалубка. Або засипають їм цоколь під основу, забезпечуючи таким чином додаткову теплоізоляцію і вирішуючи проблему утилізації обраної землі.
Сам процес засипки зовсім не складний і передбачає закладення грунту в пазухи підстави траншеї і подальше втоптування його поверхні. Важливо врахувати, що для засипки придатний тільки неродючий грунт, в якому відсутні органічні елементи - залишки коренів і гілок рослин тощо Висота підсипки зовнішньої частини цоколя вибирається, виходячи з його призначення. Або до рівня продухов - якщо цоколь передбачає створення підвального приміщення, або до самого верху - якщо не передбачається створення підвалу або цокольного поверху всередині будинку.
