Елементи процесу різання
Рух подачі може бути поздовжнім (спрямованим уздовж осі оброблюваної заготовки), поперечним (спрямованим перпендикулярно осі заготовки), похилим (спрямованим під кутом до осі оброблюваної заготовки) та круговим (по колу оброблюваної заготовки).
Глибина різання визначається як відстань між оброблюваної і обробленої поверхнями заготовки, виміряний перпендикулярно обробленої поверхні.
У процесі різання з заготовки видаляють певний шар матеріалу, який називають зрізати шаром. Зрізається шар матеріалу характеризують певні елементи.
До елементів процесу різання можна також віднести основний час, яке є однією зі складових штучного часу.
Штучний час - це інтервал часу, рівний відношенню циклу технологічної операції до числа одночасно виготовляються або ремонтуються виробів, або дорівнює календарному часу складальної операції.
Елементи зрізаногошару

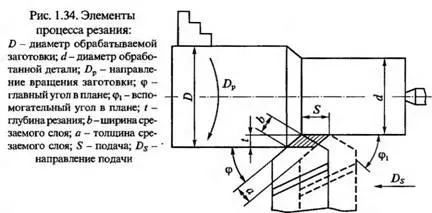

На рис. 1.34 показано положення ріжучої кромки різця після переміщення його на відстань, чисельно рівне подачі. Заштрихована ділянка являє собою площу зрізаногошару F = ах Ь, де а і Т- відповідно товщина і ширина зрізаногошару.
Товщина шару, що зрізається - це довжина нормалі до поверхні різання, проведена через розглянуту точку різальної крайки і обмежена перетином зрізаного шару.
Ширина шару, що зрізається - це довжина сторони перетину зрізаного шару, утвореної поверхнею різання.
Площа зрізаногошару є площа номінального або розрахункового перетину. Дійсне ж значення площі перетину зрізаного шару менше площі номінального перетину на величину, рівну площі осьового перерізу гребінців, що залишаються на обробленої поверхні. Різниця між площами номінального і дійсного перетину помітна лише при великих подачах (більше 2 мм / об), тому в практичних умовах площа перетину зрізаного шару визначають як добуток глибини різання і подачі.
