Стовпи для стовпчастого фундаменту

Економічний стовпчастий фундамент оптимально підходить для каркасних будинків і споруд з полегшеними стінами з піноблоків, дерева, щитів. Звертаються до столбчатой конструкції при необхідності влаштування опорної конструкції глибокого закладення, коли кошторис стрічкового фундаменту виходить надмірно дорогою. У цьому випадку вдаються до комбінованого варіанту з столбчатой опори і мелкозаглубленного ростверку. Сильно пучіністие грунти також є передумовою для застосування стовпів в якості підстави. Характеристика фундаменту і способи його облаштування допоможуть підібрати підходящий варіант для власного будови

Характеристика опорної конструкції

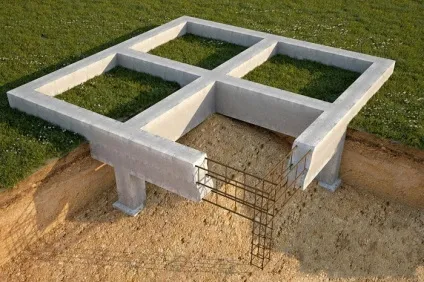

Ключовий елемент стовпчастого фундаменту - стовпи опори, в ролі яких виступають матеріали різної форми. Рівень заглиблення залежить від характеристик грунту і тяжкості споруди, для якої вони призначені. Краї стовпів обов'язково знаходяться на однаковому рівні. Зверху на них обладнується ростверк, головна функція якого - рівномірно розподілити навантаження за рахунок з'єднання воєдино всієї конструкції.

Грамотне пристрій стовпчастого фундаменту має на увазі установку опорних елементів під кожним кутом споруди, в місцях перетину або примикання внутрішніх перегородок і точках максимального навантаження. Проміжок між стовпами варіюється в межах 1-2,5 м, в залежності від маси майбутньої будівлі. Для стійкості конструкції не рекомендується перевищувати межу в 3,0 м.

Для формування стовпів підійдуть:

бетонні блоки;
труби з азбестоцементу або металу, наповнені бетонної сумішшю;
цегла;
бутовий камінь;
вкрай рідко - дерево.

На глибину залягання стовпчастого фундаменту впливають характеристики грунту. Опорна конструкція, занурена в грунт на 0,5 м, вважається дрібно заглибленою. Пристрій стовпів нижче лінії промерзання на 0,2-0,5 м відносять до фундаменту глибокого залягання. Подібний варіант установки застосовується при промерзанні грунту на рівні 1,5-2,0 метрів, коли формування стрічкового фундаменту не рентабельно.

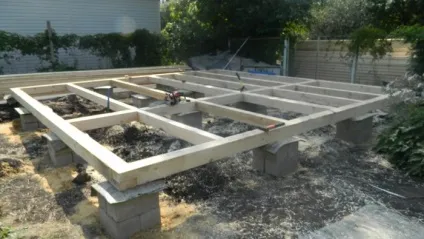

Ростверк стовпчастого фундаменту можна оформити з міцного бруса. Для дерев'яної споруди він буде виконувати функцію закладного вінця. Більшою надійністю відрізняється монолітний ростверк з бетону, який формується за допомогою дерев'яної опалубки. Низький ростверк роблять для більш масивних споруд. Легкі конструкції частіше обладнають на високому ростверку, який відстоїть від рівня грунту на 0,4-0,8 м. Якщо будова зводиться в часто підтоплюється місцевості, висота стовпів може доходити до 1,0-2,0 м над рівнем грунту.

Важливо! Пристрій столбчатой основи не дозволяє обладнати під будовою підвал.

Окремі конструктивні рішення пропонують захистити простір між опорами за допомогою каменю або цегли без приєднання до них. Це запобіжить порушення цілісності будівлі при рухах ґрунту. Наявність вентиляційних отворів в цьому випадку обов'язково.

Не рекомендується пристрій столбчатой опори на ділянці, де перепад висот складає більше 2 м. Існують обмеження при складній геологічній обстановці, коли можливий зсув пластів.

Матеріали для стовпчастого фундаменту

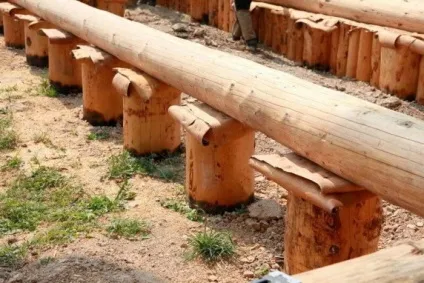

Рідкісне застосування дерев'яних стовпів в якості опори обумовлено їх недовговічністю. Але для терас і легких дерев'яних будівель цей варіант прийнятний. Нюанси використання:

Діаметр стовпів становить 15-20 см.
Передчасному псуванню стовпчастого фундаменту запобіжить попередня обробка антисептичними препаратами і антипіренами.
Бітумні мастики відмінно впораються з функцією гидроизолирующего матеріалу.

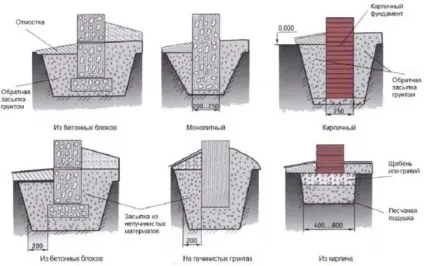

Пристрій незаглибленного стовпчастого фундаменту або з дрібним заглибленням можна провести за допомогою цегли, обпаленої в печі. Мінімальна ширина опор становить 38 см.

Найбільшого поширення набули бетонні стовпи. Це можуть бути готові бетонні блоки або монолітні конструкції, що володіють арматурним каркасом. Мінімальний розмір опор починається від 40 см.

Труби з азбестоцементу або металу застосовуються для пристрою стовпів в ролі незнімної опалубки. Усередині вони оснащуються арматурою, після чого заливаються сумішшю бетону.

складання проекту

Оформлення проектної документації краще довірити спеціалізованої компанії. Визначення параметрів стовпчастого фундаменту ведеться з урахуванням наступних даних:

Глибина промерзання грунту, характерна для конкретної кліматичної зони.
Структура грунту і геологічні особливості місцевості.
Гідрологічна ситуація: рівень підземних вод, ризик паводків.
Кліматичні умови регіону, особливо обсяг зимових опадів, що формують додатковий вага на покрівлі будинку.
Загальна вага майбутньої споруди. Тут враховується тип перекриттів, матеріал стін і покрівлі, поверховість і інші фактори.

Сукупний вплив цих показників впливає на пристрій столбчатой конструкції, а саме:

Глибину залягання фундаменту. Нижній край опор переважно розмістити нижче за рівень промерзання, при цьому стовпи височіють над землею на висоті 20-50 см.
Розмір перетину стовпів, яке багато в чому залежить від типу матеріалу.
Кількість опор і проміжки між ними. Крім кутів і точок перетину стін, йде пристрій локальних опор під ґанком, терасою, піччю або каміном.

Увага! Вони не об'єднані ростверком з основним фундаментів і є незалежними.

Якщо визначити несучу здатність грунту складно, виходять з показників 0,5-0,6 кг / см 2.

Зведення столбчатой опори з низьким ростверком

Опорні конструкції сучасних котеджів часто складаються з стовпів, рівень заглиблення яких знаходиться нижче лінії промерзання грунту, і ростверку в формі незаглибленного стрічкового фундаменту. Облаштування подібного стовпчастого фундаменту своїми руками можливо при наявності помічників і міксера з бетонним розчином.

Земляні роботи

Підготовчі земляні роботи зі зведення столбчатой конструкції включають наступні етапи:

Всі нерівності усуваються шляхом зняття зайвої грунту. Шар глинистого грунту переважно видалити і заповнити простір допоможе піщана подушка.

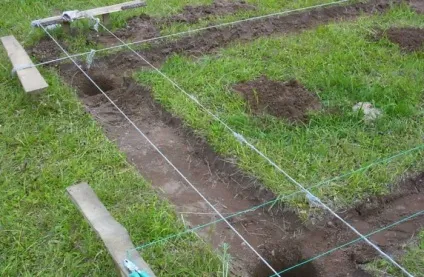

Розмітка ділянки виконується згідно з наявним проектному кресленням. Нитка натягується двома паралельними лініями, проміжок між ними дорівнює товщині ростверку у вигляді стрічкового фундаменту.
Всі кути майбутньої будови і перетину ниток повинні бути прямими, полегшити визначення правильності розмітки допоможуть додаткові діагоналі.
Позначаються кути будівлі, точки перетину стін і місця максимального навантаження.

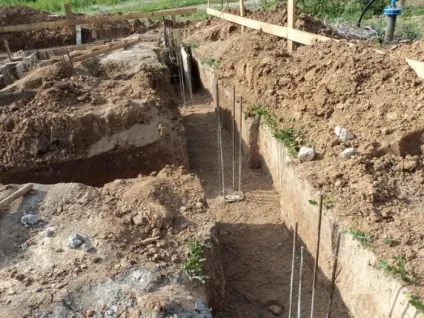

Грунт, де планується пристрій стрічкового фундаменту, поглиблюється на 0,3-0,4 м. Ширина траншеї робиться на 0,1 м більше для установки опалубки.
Свердловини для опор стовпчастого фундаменту формуються ручним буром. Його діаметр підбирається в залежності від розміру стовпів. Якщо глибина залягання опорної конструкції не досягає 1 м, стіни не потребують додаткового захисту від осипання. У разі перевищення допустимого рівня, пристрій підпірок з дощок попередить сповзання грунту.
Піщана подушка сприяє відведенню вологи. З цією метою на дно заглиблень під стовпчастий фундамент засипається пісок шаром 10 см.

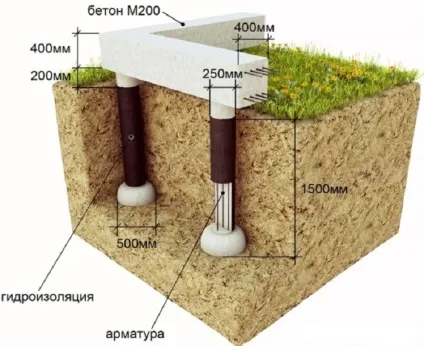

Схема столбчатого монолітного фундаменту представлена на фото:

монтаж стовпів

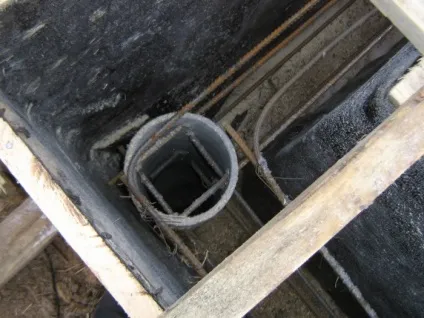

Функцію опор будуть виконувати бетонні стовпи. В якості гідроізоляції використовується руберойд, скручений в два шари. Зберегти форму допоможе фіксація скотчем в місцях з'єднання і по колу. Рулон вставляється в підготовлене поглиблення до упору в грунт.

Наступний етап облаштування стовпчастого фундаменту - підготовка армирующего каркаса:

Стрижні А3 діаметром 12-14 мм розташовують вертикально.
Функцію горизонтальних перемичок виконує дріт діаметром 6 мм.
Елементи фіксують зварюванням з проміжком 20 см.
Висота каркаса визначається з розрахунку, щоб прути виступали над свердловиною на 0,15-0,25 м.

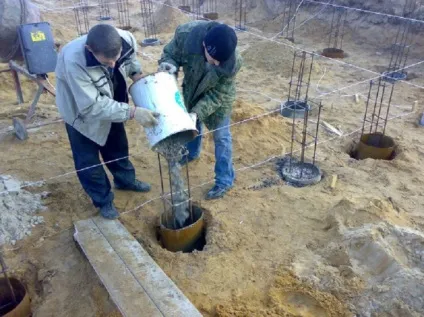

Далі опори стовпчастого фундаменту починають наповнювати бетонним розчином:

Попередньо всередину свердловини суміш заливається на 0,2-0,25 м.
Потім труба руберойду підводиться таким чином, щоб розчин розтікся і утворив підошву.
Після форма з руберойду повністю заповнюється бетоном для освіти стовпа.

Зауваження! Порожнечі і повітряні бульбашки послаблюють міцність стовпчастого фундаменту. Для їх видалення застосовується глибинний вібратор.

Інші варіанти влаштування гідроізоляційного шару стовпчастого фундаменту - застосування обклеювальних мембран або мастик гарячого і холодного приготування. У період висихання бетону переходять до початкового етапу формування стрічкового фундаменту.

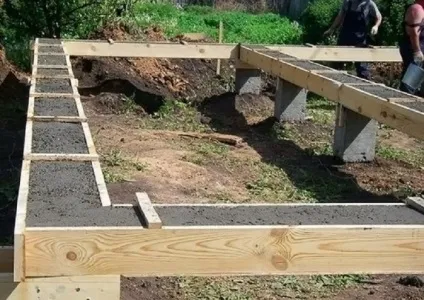

Оформлення стрічкового фундаменту

Каркас готується з арматурних стержнів і дроту. Після фіксації елементів між собою їх з'єднують з прутами, що виходять з стовпчастого фундаменту. Стрижні розташовуються уздовж стрічки опорної конструкції, поперечне армування проводять дротом, встановлюючи горизонтальні перемички.

Монтаж опалубки здійснюється за допомогою дощок товщиною 40 мм, що підходить ширина становить 100-150 мм. Замінити їх здатна фанера, ДСП або листи заліза. Готову конструкцію для стрічкового фундаменту зсередини застеляють гідроізоляційним матеріалом. У цій ролі можуть виступати мембрани або поліетилен, одночасно запобігає просочування бетонного розчину крізь щілини опалубки.

Завершальна стадія пристрої столбчатой опори з стрічковим фундаментом - заливка бетоном. Процес повинен бути безперервний, щоб забезпечити міцність опорної конструкції. Справитися з завданням допоможе машина-міксер. Етап видалення бульбашок повітря з допомогою вібратора також присутній. Замінити зручний інструмент здатна штикова лопата. Після закінчення 3-4 тижнів стрічковий фундамент набере міцність, після чого опалубку можна видалити і зайнятися гідроізоляційними заходами. Решта траншеї засипаються грунтом.

Опорно-столбчатая конструкція з високим ростверком

Найчастіше столбчатая опорна конструкція не потребує посилення стрічковим фундаментом. Легкому будовою на піщаному грунті достатньо в якості опори одних стовпів, з'єднаних високим ростверком. Основні етапи пристрої стовпчастого підстави:

Проводиться розмітка майданчика під будівництво.
Родючий ґрунт віддаляється шаром 15-25 см.
Згідно з проектом за допомогою бура готуються свердловини глибиною 60 см. Котловани під стовпчастий фундамент можна викопати вручну.
Піщана подушка запобіжить скупчення вологи. Потім на дно поглиблення заливається бетонний розчин на висоту 10-15 см.

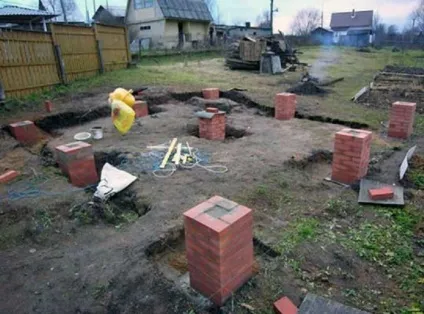

Після висихання подушки переходять до формування опорних стовпів, в якості матеріалу береться цегла-залізняк.
Звичайна ширина стовпчастого фундаменту з цегли становить 38 см. Над рівнем землі він підноситься на 35-45 см.

Порада! Збільшити міцність столбчатой конструкції допоможе порожня кладка, всередині якої встановлюється арматурний каркас з подальшою заливкою бетонної сумішшю.

Висота стовпів повинна бути однаковою, після висихання бетону переходять до гідроізоляції столбчатой основи. Траншеї засипаються землею, зверху цегляних стовпів формується ростверк. Для цих цілей можна взяти рандбалки, зафіксувавши між собою з'єднанням шип-паз.
