Стиковка арматури внапуск - особливості та важливі моменти

Архів розсилки "Непрохані поради" для початківців проектувальників. Випуск № 7.

Сьогодні в Непрошених радах я продовжу тему про робочих швах бетонування і стикування арматури. Точніше, про швах ми вже поговорили. тепер поговоримо про стикування.

Далеко не завжди на будівництво потрапляє арматура потрібної довжини, в результаті постає питання про те, що її потрібно стикувати. Як і з питанням про швах бетонування, багато проектувальників намагаються ігнорувати цю проблему і віддають прийняття рішення на відкуп будівельникам. Всі, хто так робить, піддають ризику проектовану конструкцію.

Будівельник не зобов'язаний знати про те, де стикувати арматуру. Він зістикує її в самому зручному для нього місці, але одночасно - в найнебезпечнішому місці для конструкції. У «Рекомендаціях щодо застосування арматурного прокату по ДСТУ 3760-98 при проектуванні і виготовленні залізобетонних конструкцій без попереднього напруження арматури» добре описані вимоги (див. П. 2.3.3), парочку, особливо важливих, я приведу тут:

1. «Стики робочої арматури внапуск не рекомендується розташовувати в розтягнутій зоні, що згинаються і позацентрово розтягнутих елементів в зоні дії максимальних зусиль і місцях повного використання арматури. Стики робочої арматури внапуск не допускаються в лінійних елементах, перетин яких повністю розтягнуто ». Поясню трохи. Ми повинні чітко донести до будівельника, де йому можна стикувати арматуру. Не можна стикувати в розтягнутій зоні: тобто, нижню робочу арматуру в плиті, наприклад, не можна стикувати в середині прольоту, а верхню - над опорами (для багатопрогонових плит). Саме там плита розтягнута, про це нам і епюра моментів говорить, і навіть просто спроба представити, як зігнеться перекриття в процесі навантаження: які його поверхні будуть намагатися розтягнутися, а які - стиснутися. Дуже просто зробити на кресленні ось таку схему:

Я навела приклад для плити перекриття, але подібні схеми можна зробити для будь-якої конструкції, арматура в якій замовлена ​​погонних метрах. Іноді проектувальник відразу задає розкладку стрижнів певної довжини із зазначенням місць стикування. Тут є ризик потонути в листуванні за погодженням все нових місць стикування, тому що у будівельників може виявитися в наявності арматура зовсім передбачуваною довжини. Величини L / 4 і L / 3 беруться з конкретного розрахунку і можуть відрізнятися від наведених мною.

2. «Стики зварних сіток і каркасів, а також розтягнутих стрижнів в'язаних каркасів і сіток внахлестку повинні розташовуватися вразбежку. При цьому площа перерізу робочих стержнів, що стикуються в одному місці або на відстані менш довжини перепуску ll. повинна становити не більше 50% загальної площі перетину розтягнутої арматури.

Стрижні повинні розташовуватися по можливості без зазору, максимальна відстань у світлі між стикуємими стрижнями не повинно перевищувати 4d або 50мм.

Відстань в світлі між стиками, розташованими в різних місцях по довжині елемента, має бути не менше 0,5 ll. або в осях стиків не менше 1,5 ll.

Сусідні стики внахлестку повинні розташовуватися на відстані в просвіті не менше 2d і не менше 30 мм ». Як все це донести до будівельника? Я раджу взяти за основу малюнок 6 «Рекомендацій ...» і привести на кресленні наступну схему:

Зверніть увагу, величина нахлестки для робочої арматури у верхній і нижній зоні плити відрізняється (див. Коефіцієнт з таблиці 12 «Рекомендацій ...»). У прикладі я привела схему для арматури діаметром 12 мм.

Завжди звертайте увагу на те, що в одному перерізі має бути не більше 50% стиків розтягнутих стрижнів арматури. Іноді це вимога дуже складно виконати, особливо в скрутному становищі, і доводиться міняти діаметри стрижнів і їх кількість.

Взагалі, раджу Вам уздовж і поперек вивчити рекомендації, перш ніж приступати до конструювання нахлестки в конкретній конструкції.

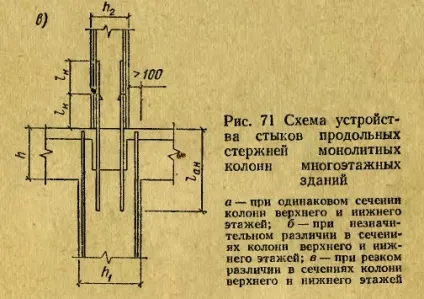

Ще хочу написати про стикування арматури в колонах. Це специфічна тема, розгадка якої для мене ще не знайдена. Як раніше, до введення прокату по ДСТУ 3760, стикували арматурні стержні по ГОСТ 5781? Ось малюнок з «Керівництва по конструюванню жбк»:

З малюнка ясно, що половина стрижнів-випусків виходять з перекриття на довжину перепуску, друга половина - на дві довжини нахлестки. Цим забезпечується разбежка стиків - не більше 50% в одному перерізі. Але в достівського арматурі були зовсім інші довжини нахлестки - в кілька разів менше (!), Ніж для арматури по ДСТУ 3760. Для прикладу глянемо: для стержня по ДСТУ діаметром 20 мм в бетоні В25 величина нахлестки становить 1630 мм (згідно з розрахунком за «Рекомендацій ... »). Дві довжини нахлестки - це вже 3260 мм (іноді, це менше, ніж висота поверху!). Що з цим робити, норми мовчать. Що з цим роблять проектувальники? Або випускають все стрижні на одну величину нахлестки (не скажу, що це вірно), або вибирають спосіб стикування зварюванням з накладками або методом опресування. Але всі ці варіанти потрібно узгоджувати із замовником - все-таки його гроші і його можливості.

Мабуть, про особливості стикування арматури в колонах я розповім в наступному випуску. Успішного Вам проектування!

З повагою, Ірина.
