Ставимо шкворня на підшипниках на уаз патріот

Власники вітчизняних позашляховиків постійно вдосконалюють свої автомобілі. Найбільш обговорюваним і хворим елементом УАЗа є передній шкворень. Саме цей вузол забезпечує з'єднання поворотних тяг з маточиною колеса, забезпечуючи керування транспортним засобом. Патріот може працювати з різними видами шворнів:

• шкворень з вуглепластиковим вкладишами - заводський варіант, розроблений для здешевлення конструкції;
• з бронзовими вкладишами - подібні ремонтні комплекти випускаються виробниками запчастин для заміни пластика при водінні по бездоріжжю;
• шкворень на конічних підшипниках - встановлюються для полегшення керованості на твердих рівних покриттях.

Кожного новачка в середовищі патріотоманов хвилює питання, які краще поставити шкворневі з'єднання. Серед джипперов немає однозначної думки з необхідності комплектувати УАЗ Патріот поворотним кулаком з опорами кочення. Заміна шарнірного вузла на підшипниковий досить трудомістка і недешева.

Теоретичні основи

Технічний досвід показує, що площа дотику деталей, обертання сильно впливає на надійність роботи механізму шворня.

У шарнірному механізмі важливо ідеальне поєднання чашки і кулі. Внаслідок того, що ці деталі виробляються на різних верстатах різними робочими, то не варто сподіватися на хороший результат сполучення. Тому в процесі експлуатації півсферичний контакт перетворюється в точковий. Це призводить до розбалансування механізму, появи руйнівних коливальних зусиль і поломки.

В підшипниковому вузлі площею сполучення служить вся поверхня обойми. Правильно запресована опора кочення здатна тривалий час витримувати покладені дорожні навантаження. Недоліком є ​​невисока опірність ударним напруженням, які виникають при їзді по пересіченій місцевості.

Для усунення небажаних коливань після заміни кульових шкворней на підшипникові УАЗ оснащується рульовим демпфером.

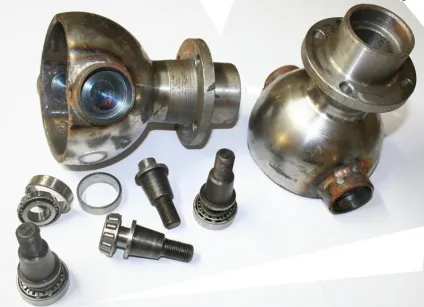

Установка шворнів з підшипниками

Надійна робота розглянутого вузла залежить від правильного монтажу всіх деталей. Заміна заводських вкладишів УАЗ Патріот проводиться в разі їх зносу і появи люфту в поворотному механізмі. Виникнення зазорів свідчить про руйнування пластикових елементів і швидкої поломки всього шкворневого механізму.

Для монтажу нових елементів потрібно зняти маточину переднього колеса з поворотним кулаком. На картері даного елемента розташовуються чашки шворня, які вимагає заміни. Вони підрізають болгаркою і вибиваються зсередини панчохи, місце зрізу зачищається. На цю поверхню привариваются втулки з комплекту підшипникових опор. Важливо, щоб нові деталі були змонтовані без перекосів.

В поставлені чашки запресовуються обойми підшипників. Розміри деталей, виконані таким чином, щоб установка пройшла з натягом. Краще заздалегідь перевірити відповідність параметрів перед проведенням робіт. В обойму вставляється підшипник і картер поворотного кулака ставиться на місце. Не забуваємо поміняти мастило в механізмі.

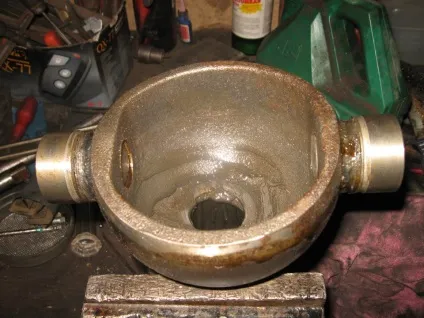

Приварена чашка підшипників УАЗ

Закріплення тіла опори на шкворневом пальці проводиться при затягуванні розривних гайок. Поперемінне закручування проводиться до відсутності зазорів. Далі на палець одягаються установчі шайби і виконується регулювання.

Монтаж рульового демпфера

Установлювати запобіжний механізму проводиться після заміни шворнів. Демпфер представляє собою амортизатор, який гасить вібрації передньої підвіски. В результаті краще керованість машини і зменшується знос гуми.

Доцільність цього вузла спірна, але бувалі автовласники УАЗа наполегливо рекомендують провести монтаж демпфера. Він ставиться на спеціальні кронштейни, оснащені сайлент-блоками. Для нормальної роботи важлива точність збігу посадочних отворів. При частих виїздах Патріота на природу варто встановити пристрій на верхню рульову тягу, щоб уникнути передчасної поломки.

Монтаж рульового демпфера проводиться за допомогою зварювання або на хомути. Нічого складного в цій процедурі немає, потрібно лише дотриматися паралельність осей.

Особливості монтажу підшипникового з'єднання

Світове машинобудування давно вирішив, які використовувати опори, але установка підшипників на УАЗ Патріот має на увазі зміна конструкції. Заміна заводського вузла пов'язана з втратою гарантії виробника і ризиком не одержати необхідний ефект. При виробництві самостійних робіт необхідно виконати ряд умов:

Які краще поставити механізми шворнів покаже тільки ваш особистий досвід і умови експлуатації вашого залізного коня.
