Способи з’єднання брусів для збільшення довжини крокв
Кожна покрівля має індивідуальні розміри і конфігурацію, і часто доводиться використовувати опорні балки з нестандартними параметрами.
Крокви бувають:
Фактори, що впливають на параметри пиломатеріалу
Деревину для кроквяної системи вибирають добре просушену, з малою кількістю сучків і інших дефектів. Як правило, застосовується хвойні породи, легкі в обробці і додатково просочені антисептиками і антипіренами.
Для кожного елемента системи - підкоса, стійки або крокви - проводиться розрахунок перетину і довжини.
На параметри опорних брусів впливає кут нахилу даху, геометрія ската, відстань між коником і мауерлат, відстань між кроквяними ногами і розрахункове навантаження на крокви, в яку входять вага покрівельного покриття, вага обрешітки, вітрова та снігова навантаження.
Грамотний розрахунок в обов'язковому порядку повинен враховувати всі ці показники.
Способи з'єднання для нарощування довжини
Однак в такому випадку разом з довжиною збільшується і товщина бруса, що не завжди виправдано: адже поява зайвої ваги в конструкції даху небажано, та й ціна таких крокв буде вдвічі вище.
Тому найчастіше будівельники вдаються до зрощення крокв.
Стикування брусів не забезпечує достатню жорсткість на вигин, і тому місце з'єднання двох елементів має розташовуватися якомога ближче до опори - на відстані, що не перевищує 15 відсотків довжини всього основного прогону.
Подовження стропильних ніг з бруса здійснюють трьома основними способами.
Торці зрощуються брусів повинні бути обрізані строго під кутом в 90 градусів, щоб не допустити прогину в місці з'єднання.
По обидва боки місце стикування закріплюють накладками з пиломатеріалу. Накладки в свою чергу фіксують цвяхами.
Широко поширене також з'єднання за допомогою сталевої зубчастої пластини.
У разі застосування металевих елементів не слід забувати про антикорозійному покритті - щоб не допустити загнивання деревини і не зменшити надійність всієї кроквяної системи.
З'єднання методом косого прируба
Кінці елементів, які будуть стикуватися, розпилюють особливим способом - під кутом в 45 градусів.
Стикуються бруси повинні бути щільно підігнані, потрібно домогтися максимально рівних поверхонь, що з'єднуються за допомогою зачистки наждаком.
Посередині з'єднання проробляють наскрізний отвір під болт 12 або 14 мм, яким фіксується стикування.
Це найпростіший у виконанні спосіб, з'єднання виходить жорстким, надійним. Один кроквяний брус накладається на інший так, щоб перехлест був не менше
100 см.
Як при цьому обрізані краю крокв - значення не має.
Фіксується з'єднання двома методами:
- за допомогою цвяхів. Щоб не розколоти крокви, цвяхи забивають з чергуванням - в шаховому порядку;
- за допомогою шпильок. У заздалегідь підготовлені отвори вставляються шпильки, що закріплюються шайбами і гайками. Такий варіант вважається більш надійним.
Складові і спарені дошки, посилення крокв
Якщо горище планується зробити холодним, доцільніше використовувати кроквяну систему з дощок.
Їх переваги - легкість в порівнянні з брусами та нижча ціна при неменшою міцності.
Щоб отримати складене крокви, дві однакові дошки встановлюють на ребро, а між ними вкладають третю.
Всі дерев'яні елементи повинні бути рівними по ширині, довжина третьої дошки варіюється в залежності від необхідного розміру крокви.
Утворився просвіт заповнюють обрізками, а закріплюють всю конструкцію цвяхами, забиваючи їх у шаховому порядку.
Сполучені таким чином крокви забороняється використовувати в якості діагональних.
Більш надійними є спарені крокви: дошки з'єднуються відразу і встик, і внахлест.
Для нарощування ширини, посилення крокв використовують додаткові дошки, домагаючись оптимального співвідношення довжини і ширини відповідно до розрахунковим навантаженням.
пристрій схилу
Якщо кроквяна нога не виступає за стіну будівлі на необхідну довжину, її нарощують, прибиваючи дошку - так звану «кобилку».
«Кобила» може бути легше і вже основного бруса.
Кріпильні деталі і збірні крокви
Додатково кожне з'єднання зміцнюється металевими пластинами, скобами або куточками.
Отвори для кріплень роблять, слідуючи такому правилу: діаметр свердла повинен бути на 1 мм менше, ніж діаметр болта.

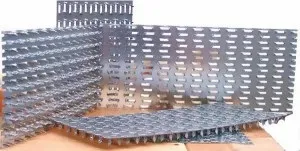

Металеві голчасті пластини дозволяють істотно полегшити будівництво даху, вони просто монтуються і надійно скріплюють елементи кроквяної системи.
Уже на місці будівництва за допомогою голчастих пластин з декількох деталей отримують кроквяні ноги необхідних параметрів.
Збірні елементи можуть бути виконані не тільки з дерева, але і з металу.
Всі роботи зі зведення кроквяної системи, формування вузлів і нарощування крокв потрібно виконувати ретельно, так як ремонт і заміна крокв - складний процес, що вимагає серйозних трудовитрат і матеріальних вкладень.
Якщо строго дотримуватися технології, всіх правил і рекомендацій, то дах вийде надійної і міцної.
