Металевий каркас даху для двосхилим і четирехскатной покрівлі, докладний фото і відео
Використання металевої кроквяної системи найдоцільніше в промисловому і громадському будівництві, наприклад, при зведенні цехів, складських приміщень, супермаркетів, басейнів, вокзалів. Житлове будівництво не виправдовує придбання такого будматеріалу, який до того ж важко транспортувати.
Від дерев'яних конструкцій металевий каркас для даху відрізняється стійкістю до великих навантажень, що сприяє збільшенню жорсткості і надійності всього покрівельного пирога споруди.
Якщо довжина ската даху перевищує 10 м, то крокви рекомендується встановлювати з металу, які повинні доповнюватися такими ж прогонами, коньковимі опорами і мауерлат.
Чим відрізняються металеві крокви від інших систем
У будівництві допускається комбінування стропильних систем, де буде використовуватися як дерево, так і метал. Слід пам'ятати про те, що місця, де металокаркас покрівлі обшивається деревом, можуть стати причиною утворення конденсату, який призводить до поступового гниття деревини. Щоб уникнути подібних проблем все дерев'яні елементи просочуються спеціальним складом з подальшою їх ізоляцією руберойдом.

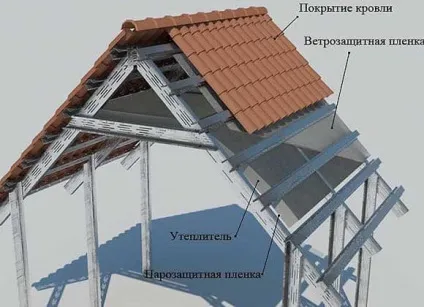

- Для утеплення металевої основи слід обшивати її або знизу, або зверху.
- Утеплювач укладається на металеві частини з невеликим проміжком, для того щоб при конденсаті волога не проникала всередину утеплювального матеріалу.
- При монтажі утеплювача під кроквами кріплення інших покрівельних частин виконується поверх нього. Завдяки такій конструкції тепло надійно зберегтися на горищі.
- Прослужить каркас даху з металу дуже довго, крім цього, допускається використання крокв близько 30 м в довжину.

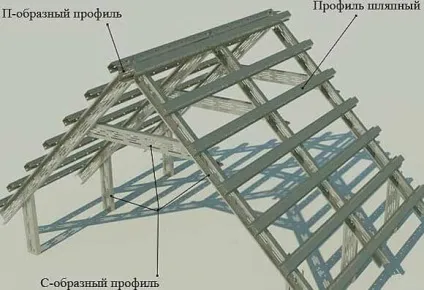

Використання легких профілів для зведення сучасних будівель

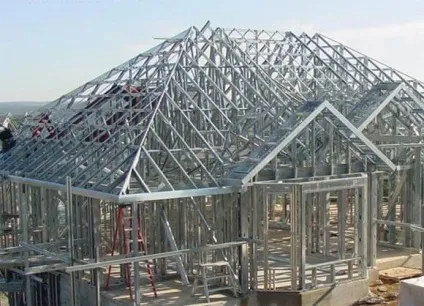

На даний момент в будівництві спостерігається застосування нових технологій, які спрямовані на зведення легких кроквяних конструкцій в житлових будинках.

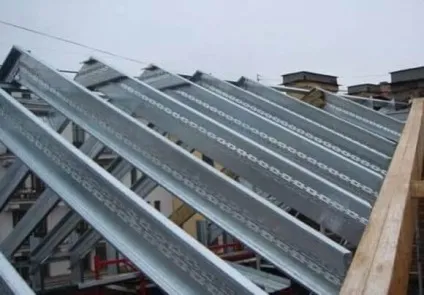

До таких належить оцинкований холодногнутий профіль, його перевагами є:
- стійкість до процесів руйнування, включаючи гниття і псування від комах;
- висока пожежна безпека;
- не потребує постійної антисептичної обробки;
- споруджується такий металевий каркас даху, незалежно від пори року;
- відповідність придбаних деталей зазначених розмірах, що дозволяє скоротити кількість відходів;
- зручність монтажу - робота виконується дрилем і шуруповертом;
- розбірний комплект конструкції дозволяє транспортувати її без дорогого підйомного обладнання.
Завдяки подібним кроквяних металевим фермам. істотно відрізняються від профільних металевих елементів товщиною металу менше 2,5 мм, забудовники можуть заощадити на покупці матеріалу.

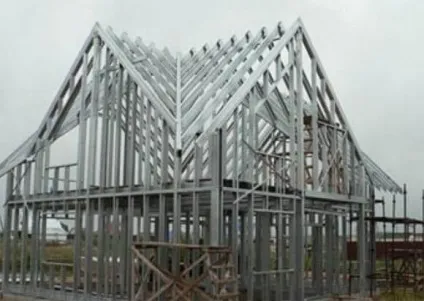

Легка конструкція не збільшує навантаження на несучі стіни і фундамент, що також позначається на скороченні бюджету будівництва. Зібрати каркас двосхилим даху зможе будь-який майстер, що володіє елементарними навичками подібного монтажу. Робота не складе особливих труднощів ще й тому, що всі креслення деталей і їх маркування проходить ретельну перевірку на виробництві.
Поряд з перерахованими перевагами, полегшені кроквяні конструкції все ж мають недолік - вони виступають в якості провідника холоду, а, значить, їх складно утеплювати. Також на них часто з'являється конденсат, який чинить руйнівну дію на покрівельний пиріг. Виходячи з цього, житлові споруди все ж краще зводити з деревини.
Як правильно виконувати монтаж каркаса
Збирається металевий каркас для покрівлі з двотаврів, куточків, швелерів, які виготовляються з профільованого металу. Форма цих деталей може бути трикутна, трапецієподібна, прямокутна або будь-яка інша.
Будучи конструкцією високої якості, зокрема, довговічною і практичною для перекриття великих прольотів, каркас має істотний недолік - складністю транспортування через велику вагу. Наявність даного фактора позначається на необхідності замовлення підйомних механізмів. У сукупності вся виконана робота призводить до збільшення вартості, тому металеві крокви дуже рідко можна побачити в приватному будівництві.
- За допомогою металевих кроквяних ферм легко перекриваються прольоти близько 50 м.
- У більшості випадків, монтаж таких елементів виконується поверх підкроквяних ферм прямокутної форми.
- У приміщеннях промислового призначення пристрій підкроквяних ферм виконується з технологічним обладнанням, наприклад, з кран-балками або мостовими кранами.

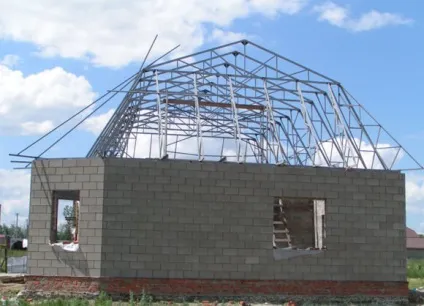

- Укладається металевий каркас четирехскатной даху або будь-який інший даху на опору із залізобетонних колон, металевих або бетонних армованих подушок, закріплених на цегляній стіні (прочитайте: "Конструкція четирехскатной даху: особливості монтажу"). Для цього опорна частина сталевий ферми зміцнюється сталевою пластиною, а залізобетонні подушки - металевої заставної пластиною. Більш докладно система представлена на фото.
- Для виконання вузлів металевих крокв окремі частини з'єднуються за допомогою сталевих косинок, які приварюються або затягуються болтами.
Якщо майстер самостійно виготовляє металеві крокви, то рекомендується працювати з куточками, що мають різні і однакові полки. За допомогою нерівнобічні куточків споруджується верхній пояс ферми, равнобокой - нижній пояс. Після зварювання з них повинен вийти тавр. Щоб зв'язати елементи між собою, збирається конструкція з куточків хрестоподібного або таврового виду.
Кріпиться металевий каркас покрівлі куточками, листової сталлю (косинкою), металевими смугами. З'єднання кожного з них між собою виконується також зварюванням, болтами або на спеціальні заклепки.
Забудовники, що займаються приватним житловим будівництвом, все ж не обходяться без металевих кроквяних конструкцій, відмінність лише в тому, що їх основою є гарячекатані гнуті труби з круглим, квадратним або прямокутним профілем. Завдяки таким крокв набагато полегшується вся система, при цьому її несуча здатність залишається колишньою. Поясненням малої ваги труб є використання у виробництві сталі завтовшки 5 мм, що в кілька разів тонше металу для інших профільних виробів.
