Способи та методи монтажу автосигналізації

Зрощування проводів, пайка

Як справедливо кажуть електрики, існує дві причини несправності - контакт є там, де його не повинно бути і немає там, де він повинен бути присутнім. У нашому випадку це вираз справедливо на 100%. Більшість проблем з роботою сигналізацій пов'язані з халтурним (по іншому ніяк не скажеш) з'єднанням проводів.

У Вашому арсеналі є два основних способи з'єднання проводів: скручування і пайка. Який спосіб з них Ви оберете, визначається Вашими особистими уподобаннями, оскільки в більшості випадків вони рівноцінні.

Пайка обов'язкове в силових ланцюгах сигналізацій з автозапуском.

Яким способом Ви зрощувати дроти? Швидше за все, це скручування. Вона, дійсно, є найшвидшим способом з'єднання. Якщо виконати її так, як показано нижче, то ще й досить надійним. На фотографіях видно: хитрощів тут ніяких немає.

Як зробити якісну скрутку:

1. Зрізуємо ізоляцію на 1,5 - 2 см і розсовуємо жили.

Малюнок 141. Оголення першого проводу

2. Зрізуємо ізоляцію на 1,5 - 2 см з другого проводу.

Малюнок 142. Оголення другого проводу

3. Скручуємо між собою всі жилки.

Малюнок 143. Скрутка жив

4. Просовуємо одиночний дріт між жилами і «обмотуємо» їм перший провід.

Малюнок 144. Скрутка першого і другого проводу

5. Ізолюємо з'єднання.

Малюнок 145. Ізоляція з'єднання

Скручування - половина справи. Її треба якісно ізолювати. Користуватися ізолентою Ви, звичайно, можете, але звертаємо Вашу увагу, не залишайте вільні кінці стрічки (прапорці). Це може привести до оголення проводів і короткого замикання.

Не можна залишати вільні кінці стрічки (прапорці)

Малюнок 146. Неякісна ізоляція з'єднання

Ще одна порада: користуйтеся якісної ізолентою, а не побутовий, що продається в будь-якому господарському магазині.

Малюнок 147. Якісна изолента

Шкідлива порада від Бувалого: Не витрачайте час і гроші на якісну ізоляцію проводки. А якщо через оплавленої проводки у клієнта загориться машина - так, напевно, в неї блискавка влучила. Або навіть метеорит

З якою проблемою найчастіше звертаються клієнти? Машина не заводиться! Залишимо осторонь недбалість самих клієнтів (посадив акумулятор, села батарейка в брелоку) і постараємося з'ясувати першопричину проблеми. У 80% випадків це поганий контакт блокування.

Шкідлива порада від Бувалого: Вам не вистачає гострих відчуттів? Вам подобається ночами виїжджати до розлючених клієнтам на інший кінець міста? Тоді робіть і далі блокування на скручування. А я зроблю пайку і буду займатися більш приємними речами.

А щоб і Ви більше відпочивали, є кілька простих порад, як робити надійне з'єднання за допомогою паяльника.

Як зробити якісну пайку:

1. Знімаємо ізоляцію з проводів на відстані 1,5 - 2 см від краю дроти.

Малюнок 148. Оголення проводів

2. Скручуємо між собою всі жили в кожному дроті.

Малюнок 149. Скрутка жив

Малюнок 150. Скрутка проводів

4. пропаивают з олов'яно-свинцевим припоєм ПОС-61 і рідким флюсом ЛТИ-120 або іншим нейтральним. Можна використовувати припої з каніфоллю. Найпростіший рідкий флюс можна зробити з каніфолі з чистим спиртом (каніфоль 15-30% спирт етиловий 70-85%). Спаюється поверхні повинні бути нерухомі до повного затвердіння припою. Навіть невелике рух деталей відносно один одного в момент кристалізації припою може дуже істотно знизити міцність з'єднання. При необхідності видаляємо залишки флюсу.

Малюнок 151. Пайка проводів

5. Після охолодження ретельно виконуємо ізоляцію з'єднання.

Якщо блокування робиться під капотом (бажано зробити її саме там), то негерметична ізоляція місця пайки здатна доставити Вам багато клопоту. Звичайною ізолентою, якою ми користуємося, герметичності не досягнути. Для Вашої зручності придумана термоусадочная ізоляція.

Як якісно герметизувати пайку:

1. До скручування на один з проводів одягаємо термоусадочну трубку, бажано з клейовим шаром всередині.

2. Скручуємо і пропоюємо дроти.

3. Якщо використовується термоусадка без клею, то на місце пайки наносимо клей «88-Luxe» або «Момент».

3. Скручуємо дроти «назустріч» один одному

4. Переміщаємо термоусадочну трубку на місце пайки.

Малюнок 152. Термозбіжна трубка на пайку

5. Нагріваємо термоусадку, з'єднання готово!

Малюнок 153. Нагріта термозбіжна трубка

Чим краще нагрівати термоусадку? Якісно це можна зробити тільки промисловим феном, а не запальничкою. Полум'я запальнички погано регулюється і може розплавити ізоляцію.

Малюнок 154. Промисловий фен

вибір дроти

Часто виникає питання: як вибрати товщину проводу? Найпростіша відповідь - провід повинен бути такої ж товщини, як і нарощуваний. У більш складних випадках Вам на допомогу прийде закон Ома, розглянутий в першій частині цієї книги.

У багатьох випадках підійде одножильний монтажний провід. Якщо Ви встановлюєте додатковий привід, зручніше використовувати двожильний провід.

Малюнок 155. Двожильний монтажний провід

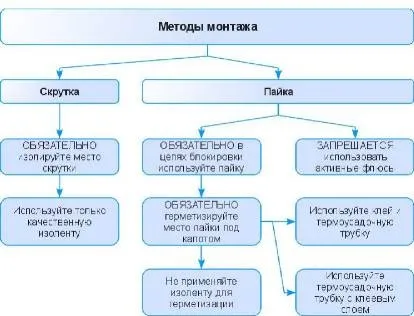

Малюнок 156. Схема-пам'ятка "Методи монтажу"
