Сполучення в Автокад
Багато новачків не знають, як зробити сполучення в Автокаде. І навіть якщо ви знайомі з потрібною командою, то вона не завжди виконується коректно. Тому в цій статті ми розглянемо один важливий параметр, який відповідає за правильне поєднання в Автокаде. Але давайте по порядку.
Як виконується сполучення і округлення в Автокаде?
І відразу ж наочний приклад (див. Рис. 1).

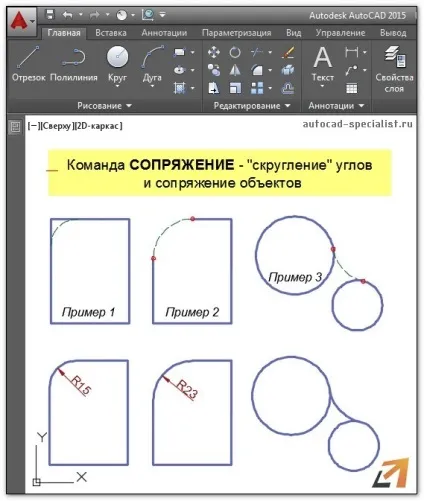

Рис.1. Округлення кутів і сполучення AutoCAD.
Для цього служить команда «Сполучення», яка знаходиться на вкладці «Головна» - панель «Редагування» (див. Рис. 2). Вона відноситься до групи команд, і щоб побачити їх все, натисніть на невеликий трикутник біля цього інструменту. Якщо ви не знайомі з командою «Фаска», то раджу звернути увагу на статтю «Фаска в Автокаде». Властивості цих двох команд схожі.
Мал. 2. Сполучення AutoCAD.
Насправді команду виконати дуже просто. Для цього потрібно:
1. Вибрати перший об'єкт в графічному просторі. Натиснути Enter.
2. Вибрати другий об'єкт в графічному просторі. Натиснути Enter.
Але при цьому округлення не відбудеться. Вся справа в тому, що за замовчуванням радіус сполучення = 0 (див. Рис. 3).
Як зробити сполучення в Автокаде
Мал. 3. Радіус з'єднання Автокад.
Тому алгоритм виконання даного інструменту наступний:
1. Вибрати команду «Сполучення».
2. Звернутися до параметру «ра Д ІКС».
3. Поставити числове значення радіуса, відмінне від нуля. Натиснути Enter.
4. Вибрати перший об'єкт. Enter.
5. Вибрати другий об'єкт. Enter.
ПРИМІТКА: Навіть якщо ви все дії виконайте відповідно до описаного вище алгоритмом, скругление кута може не виконатися. Таке буває, якщо значення радіуса більше, ніж розміри скругляются об'єктів. Тому будьте уважні!
До речі, пару кіл в Автокаде за допомогою цієї команди виконується автоматично, без додаткових побудов. Ви також може задавати значення радіуса.
ПРИМІТКА: Є ще один тонкий момент. Коли команда виконається, ви можете не побачити жодного результату, хоча впевнені, що значення радіуса відмінно від нуля. Значить вся справа в масштабі. Просто перейдіть коліщатко миші і збільште область, де виконувалося скругление.
