Спиртівка своїми руками

Отже, продовжую тему горелкостроітельства. У попередніх серіях мене спіткала невдача з пальником на біогазі. це ще належить виправити. Зараз я натрапив на дуже популярну в англомовному туристичному співтоваристві конструкцію. У Європі досить популярно використовувати замість пальників похідні спиртівки. Це дає декілька переваг відразу - спирт можна провозити в літаку, вага ємності для спирту багато менше, ніж порожній газовий балон. Вага самої спиртівки нікчемний, порівняно з пальником. Спиртівку можна звичайно купити, але саморобні спиртівки залишають покупні далеко за бортом за багатьма характеристиками. Найпопулярніші спиртівки роблять з банок для кошачих консервів і з пивних банок. Конструкція спиртівки з пивних банок мені особливо сподобалася і я вирішив випробувати її на практиці. Благо для виготовлення потрібно дві бляшані банки з під пива чи лимонаду і все. Загальна вага готового виробу прагне до 10 грамам. Для виготовлення спиртівки мені знадобилися такі інструменти:

Лезо від канцелярського ножа
струбцина
Дриль зі свердлом діаметром 1 мм (а краще менше)
Ножиці
Маркер для розмітки

Як зробити спиртівку:

Для початку нам треба спустошити одну банку і відрізати дно від неї. Якщо ви до цього моменту не спустошили другу банку, то має сенс почекати з цим, хоча це і не принципово.

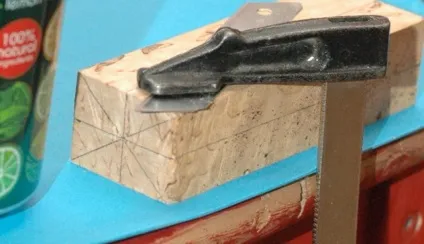

За допомогою дощечки потрібної товщини і струбцини організуємо невеликий резачек банок. Після декількох експериментів я прийшов до висновку, що оптимальна висота дощечки повинна бути 25 мм. Хоча тут є можливість поекспериментувати.

Далі ставимо банку на стіл і, акуратно притискаючи банку до леза, обертаємо її. Важливо не прагнути відрізати всі за один прохід, а зробити 10-15 обертів і потім акуратно відокремити дно від верху

Це буде дном майбутньої пальники, В нього буде вставлятися верх, тому має сенс злегка розтягнути його вставивши зверху другу, поки ще цілу банку. Увага - треба дуже акуратно вставляти, щоб потім була можливість роз'єднати цю конструкцію. 5-7 мм глибини досить.

Тепер приступаємо до виготовлення верхній частині. Спустошуємо другу банку. І свердлимо отвори по периметру. Чим тонше ви знайдете свердло для цієї операції, тим ефективніше буде ваша пальник. У першій версії пальника я зробив так

Однак, при подальшій експлуатації з'ясувалося, що це не найоптимальніший варіант і я переробив верх наступним чином

Наступним етапом буде видалення серединки дна і обріз верхньої частини, як це було зроблено з першої банкою. В результаті повинна вийде приблизно така конструкція

Тепер треба виготовити внутрішню стінку із залишків банок. Для цього вирізаємо смужку заввишки висоті однієї половинки банки плюс висота звуження другої половинки. Тобто це має бути явно більше ніж ширина дощечки, яка використовувалася для відрізання дна. У загальному і цілому, треба зробити ось таку конструкцію

Тобто, зверху треба зробити три або чотири невеликих вирізу у вигляді трикутника або півкола - заввишки близько 3 мм. Ці отвори будуть розташовуватися уздовж дна і використовуватися для затікання пального всередину пальника. І необхідно зробити два надрізи з різних сторін на 2/3 ширини стрічки, щоб можна було закріпити цю стрічку у вигляді ось такого кільця

Ще раз звертаю увагу, що трикутні вирізи повинні перебувати у дна, а висота отриманого кільця повинна бути вище висоти денця. Після цього залишається суща дрібниця - впихнути "верх" в "низ".

Якщо зробити пальник вище 3 см, то вона не стартує і її використання малоефективно
Спочатку я намагався просвердлити центральний отвір свердлом великого діаметра - в результаті банку намоталася на свердло повністю, як ганчірка і її довелося викинути. Центр доведеться вирізати ножем.
Не варто заливати в цей пальник рідкий парафін - працювати не буде, а парафін потім вимивати звідти дуже складно.

Ось ніби все, що я дізнався в процесі виготовлення цих спіртовок.
