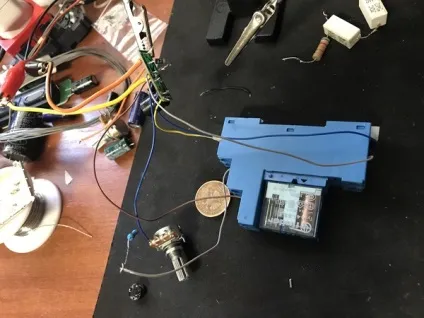

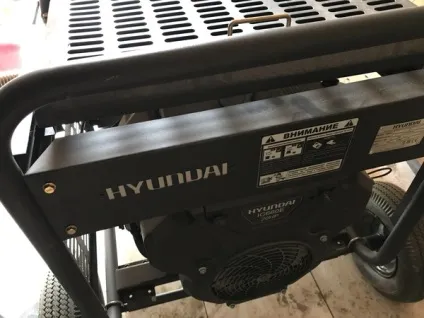

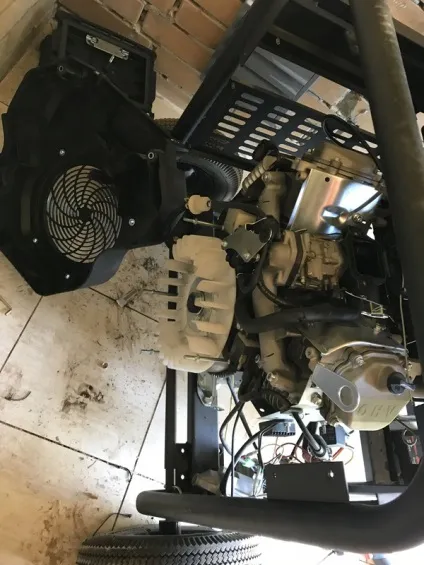

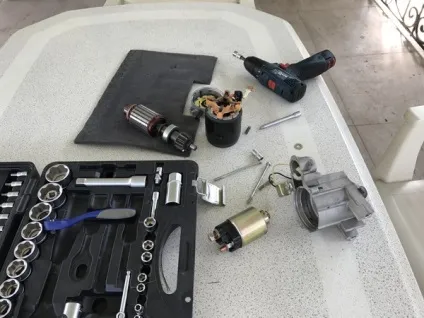

Була зібрана найпростіша схема реле часу з регульованою уставкой і управлінням від пускового імпульсу контролера. Ця приблуда забирала на себе витримку в закритому стані повітряної заслінки, збільшуючи її на 2 секунди, цього виявилася досить для впевненого запуску. Начебто все зраділи, та не так сталося як гадалося. дзвонить господиня генератора мені знову через якийсь час і каже, що знову генератор пищить і не працює (зумер включається в разі виходу БО в аварію). довелося знову ехать..начал розбиратися, виявилося, що при запуску, коли втягує реле штовхає Бендикс в зацеп з маховиком двигуна, зуби Бендикс впираються в зуби маховіка..проізводітель "забув" зробити фаску на зубах маховіка..маховік знімати і допілівать було нереально , з цього проблему вирішили так:

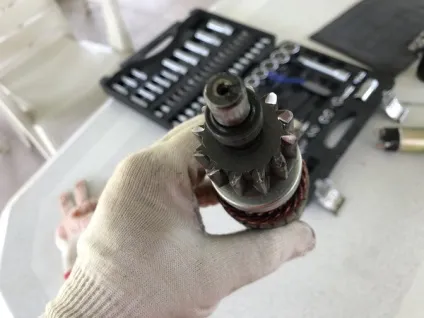

На фото, де крупним планом шестерня Бендикс, видно, що частина зубів має фаску на половину, а частину сточена практично до края..вот це і стало рішенням: була збільшена фаска зубів шестерні Бендикс, щоб йому просто нічим було впиратися. Все, генератор працює як часікі..100% запуск. Коли починав боротися з цією проблемою, не знайшов в інеті взагалі ніякої інфи..вот і вирішив пост запив, може кому стане в нагоді, і не доведеться витрачати два місяці на пошуки причин і способу їх усунення. та й тим хто турбується про те, що тепер генератор при запуску на дві секунди довше видає 260В, відповім: ситема автоматичного пуску, передбачає витримку перемикання харчування на генератор 5 секунд після його запуску, тобто тільки після його виходу на нормальний режим, і додані 2 секуди укладаються в цей інтервал затримки, так що споживач не отримує підвищеної напруги.

З.и. Якщо у кого є питання по генераторам- задавайте, я тепер на них собаку з'їв # x263A; # xFE0F ;.

Показати повністю 7

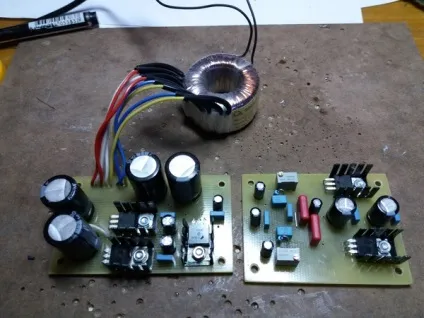

Раніше, під нього був замовлений невеликий тороидальний трансформатор. Усередині корпусу замало вільного місця, тому робити будемо на 2-х платах. На першій платі будуть стояти випрямлячі, стабілізатори. На другий платі розміститься операційний підсилювач і фільтр 1 порядку (зі своїми стабілізаторами). Для харчування цапову необхідно три напруги: +5 В, -5 В і - 17 В.

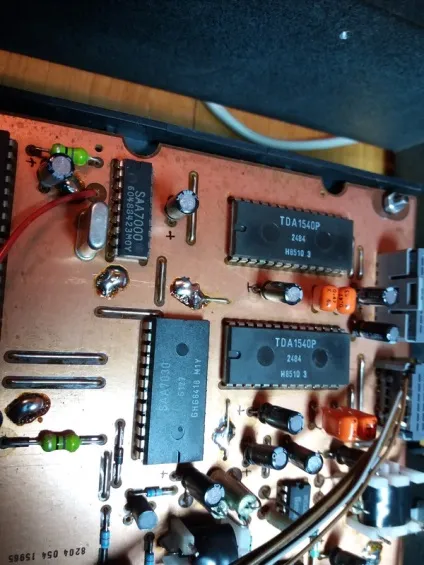

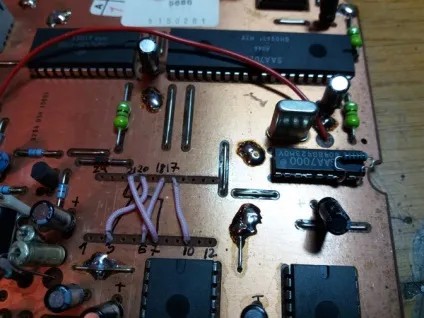

Перш за все зробимо невеликі переробки на платі з ЦАПамі. Насамперед Випаюємо цифровий фільтр SAA7030 і замінюємо його перемичками. SAA7000 займається інтерполяцією. Для коректної роботи 14 бітного ЦАПа необхідно перевести мікросхему SAA7000 в режим 16 bit to 14 bit. Так би мовити робимо NOS мод (No OverSampling mod). Для цього відключаємо від землі 16 ніжку SAA7000 і підтягуємо через резистор на + харчування (18 ніжка). По звуку і правда такий мод краще в порівнянні із заводською схемою!

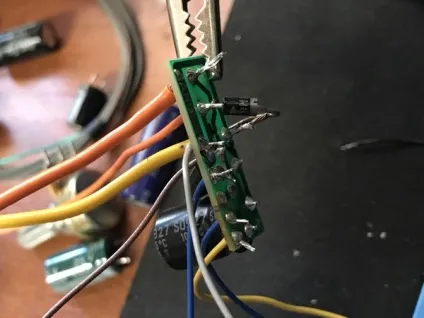

Малюємо та виготовляємо плати. На платі використовував стабілізатори типу LM317 / 337. Операціоннік перетворення струм / напруга типу THS4062. Електроліти все типу PANASONIC.

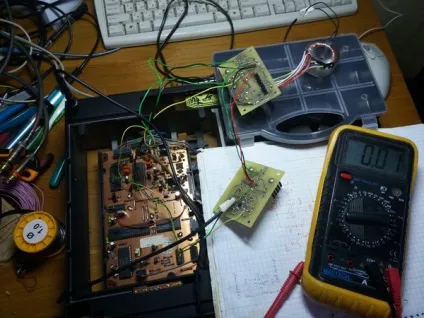

Збираємо все на проводочков і припаюємо до ЦАПам. Налаштовуємо нуль на виході нашої плати і слухаємо, що вийшло. Звук є і дуже чистий, по поки є проблема з відтворенням середніх частот. Але це не страшно, бо з мого досвіду після електропрогона (не менше 10 годин) все стане на свої місця.

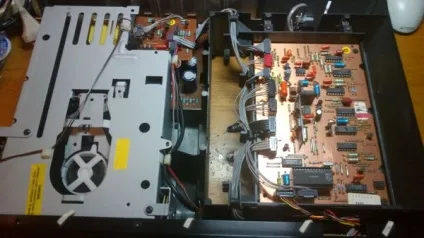

Потрошимо плеєр і встановлюємо трансформатор і плати.

Прийшла до нас мила клієнтка з такою історією:

З рук був куплений IPhone 6-го покоління і через пару днів він у неї перестав заряджатися.

Апарат перестав включатися зовсім.

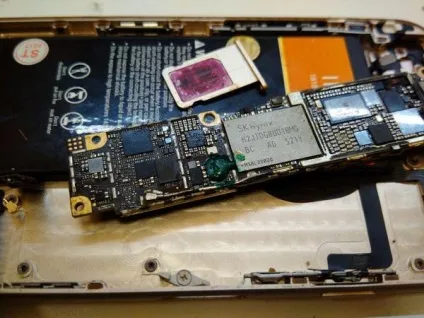

Принесли його до нас, розібрали і виявили на акб близько 2В, що ну ось прям взагалі не добре. АКБ штовхнули, апарат включився, але заряджався тільки однією стороною, а це 90% померла мікросхема Tristar. Майстер зняв плату і після довгого ора і лайок в сторону умільця, що створив таке, показав мені.

Підсумок: апарат відданий клієнту без ремонту, тому що брати ризики на себе клієнт не погодився, а віддати просто так 10тир за нову плату з кнопіцей ніхто не бажає.

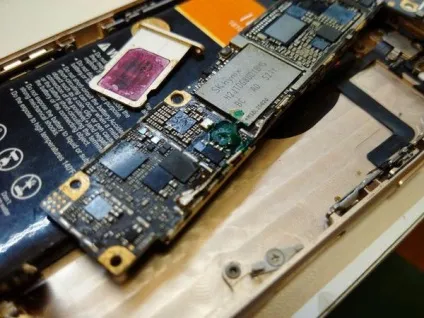

Мікросхема була, ймовірно, знята з м'ясом і її накидали проводками, посадивши поруч ногами догори, а зверху рясно залили зеленою паяльною маскою.

Мораль: будьте виключно пильні при купівлі і не ведіться на слова продавця в стилі: "Так там все шлейф поправити, з вас більше 500 не візьмуть".

Магії і чудес не буває.

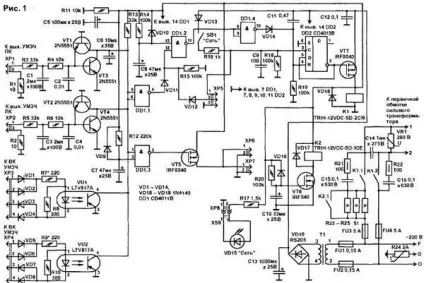

Бачу, що тема захисту акустичних систем (АС) стала цікава Новомосковсктелям. Як і обіцяю викладаю схему, яку я використовую. Постараюся викласти теорію простіше. щоб було зрозуміліше початківцям і змогли почерпнути щось нове.

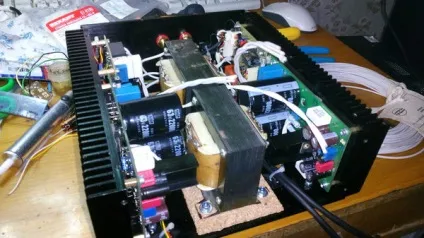

При будівництві свого підсилювача на на латеральних польових транзисторах і мікросхемі LME49830 постало завдання захисту АС і плавного включення підсилювача. Плавне включення підсилювача необхідно через використання великих величин фільтруючих ємностей в харчуванні. Відомо, що розряджений електричний конденсатор в перші моменти подачі на нього напруги фактично еквівалентний перемичці. Чим більше ємність - тим "товщі перемичка". Тому при включенні напруга падає на внутрішньому опорі відкритого діода і омічному опорі вторинної обмотки, що може привезти до виходу з ладу діодного моста або трансформатора. Щоб зменшити "пусковий струм" використовується плавний старт. У найпростішому випадку в перший момент часу підсилювач включається через постійний резистор невеликого номіналу. Раз згадали конденсатори то вкрай не рекомендую їх розряджати через замикання викруткою і т.д. так як весь струм піде через еквівалентну внутрішній опір конденсатора, що призведе до його поступового виходу з ладу. Рекомендую розряджати за допомогою постійного резистора в кілька сотень Ом або використовувати лампу розжарювання.

В підсилювачі я розбив цю плату на 2, щоб помістити все в корпус.

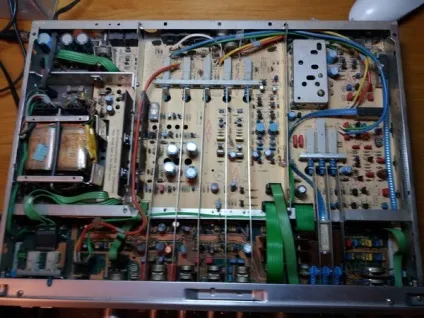

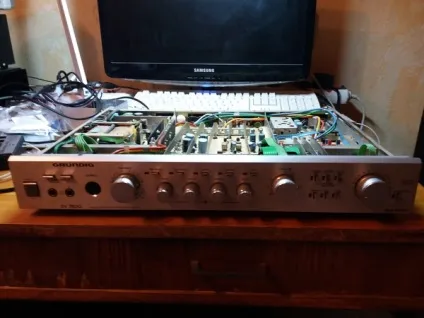

Сьогодні в ремонті попередній підсилювач (далі перед) фірми "GRUNDIG VX 7500". Вступив перед зі скаргою на погану роботу перемикача посилення, шарудіння змінних резисторів і деяких перемикачів. Як і в більшості раніше описаних ремонтах апаратури фірми GRUNDIG в даному преде використовуються танталові конденсатори ( "синенькі крапельки"). У них з часом з'являється витік, або падає електрична ємність.

Перш за все, замінимо їх на нові електролітичні конденсатори (сенс міняти тільки дохлі немає, бо через деякий час при роботі вони можуть так само вийти з ладу. Перевірено на власному досвіді). Так само перевіримо за допомогою ESR-метра стан всіх електролітів. Частина несправних теж під заміну. Пропоюємо підозрілі пайки. Найчастіше це висновки потужних транзисторів (тому що нагріваються і тепло розсіюється через висновки на фольгу друкованої плати. Відповідно процес нагрівання та охолодження призводить до порушення нормальної роботи пайки).

Демонтуємо змінні резистори і перемикачі виходів. І очищаємо їх.

Всім привіт! З вами знову Kekovsky, на цей раз не теорія, а реальний ремонт. Комбайнери принесли ще одну електронну книгу - цікавий екземпляр. На цей раз вона з резистивним сенсорним екраном (не дуже схвалюю такий підхід розробників - резистивний тач робить екран блідіше, тому що пропускає він тільки 80-90% світла (і це за десять то до !!)) і з планшетним процесором. Ох і наслідки їй довелося. P.S. Роботу почав не на основному робочому місці, тому перші фотки вийшли менш якісні, вже вибачте мене.

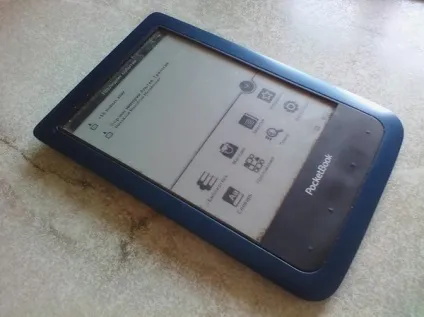

До справи. Ось пацієнт:

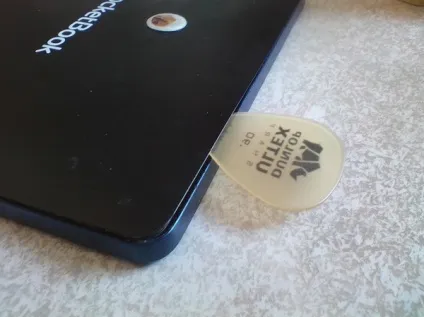

Варто віддати належне цій матриці. Всю книженцію перекособеніло вхламіну, але при цьому дисплей залишився живий і цілком функціональний. Почнемо ремонт - знімаємо "Антипилові" захист. Знімається ззаду методом піддягання пластиковою карткою / медіатором щілини між задньою модельної кришкою і рамкою корпусу.

Розкручуємо на бабки реальну кришку пристрою. Вона містить більше і малі гвинти, частина з них пофарбована, частина ні. Реальної різниці це не має, але для збереження естетики рекомендується запам'ятати положення гвинтів пристрою.

"Ігровий" ноутбук так продали хлопцеві цей ноут на Пентіумі! Якщо не помиляюся, ось він:

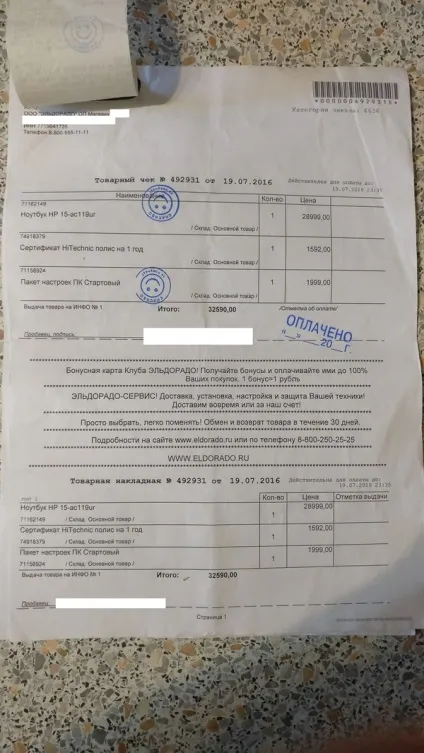

Ноутбук HP 15-ac119ur (Intel Pentium N3700 1.6Ghz / 15.6 "/ 1366x768 / 4Gb / 1Tb / Radeon HD R5 M330 2Gb / Wi-Fi / Bluetooth / Win10) Арт. 71162149, за нього він заплатив 29 т.р. та ще як завжди наебали, всунули сертифікат і пакет гівна.

Поставити жорсткий диск і хильнути вінду я можу, без проблем. Але є людський. Хлопець працює з 8:00 до 20:00 на складі будівельних матеріалів, кожен день, мати походу бухає (теж була присутня, під градусом невеликим, від неї тільки і чув, я не бачила і нічого не розумію в цьому, стандартна відмазка) Коли вони шукали паперу ноутбука я зайшов в ту кімнату, де йшов "пошук" і побачив ще п'ятьох дітей. Сестри і брати запитав я у нього, він відповів - Так. Приблизний вік від 3 до 8 років. За словами матері, цей хлопець заробив на ноутбук збираючи в лісі ягоди, гриби і т.д. так і накопичив на нього, і коли прийшов в Ельдорадо, пидор по імені продавець-консультант впарили хлопцеві "Ігровий" ноутбук, сертифікат і пакет гівна за 32 тисячі 590 рублів, тому що сука у нього план кого наебать, а тут сука ні хуя НЕ розуміє хлопець, який лазив по лісах і хрін його знає ще де, щоб здійснити свою мрію і купити цей ебучій ігровий комп'ютер, щоб відпочити і пограти. А тут ще мати, яка бухає, та ще 5 братів-сестер, які хочуть жерти і т.д. Не знаю як це назвати, але живуть вони можна сказати в сараї, коли я зайшов, запах був. дець.

P.S. Як заебал цей Ельдорадо зі своїми "ігровими" комп'ютерами і знижками

Показати повністю 11

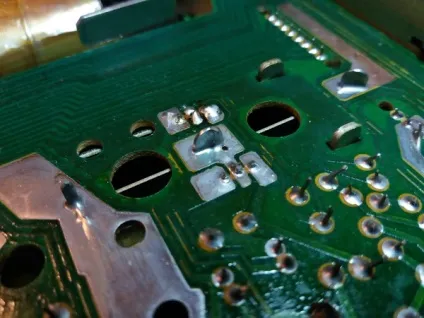

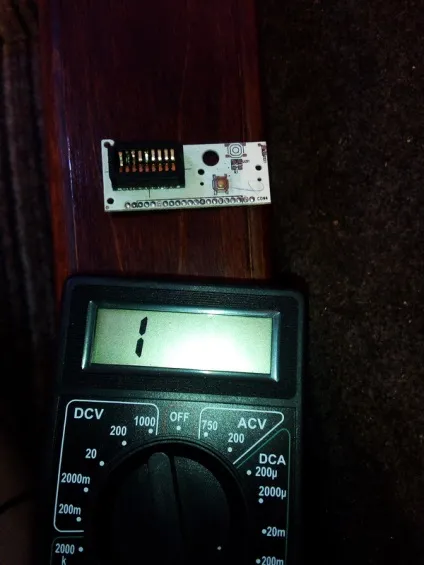

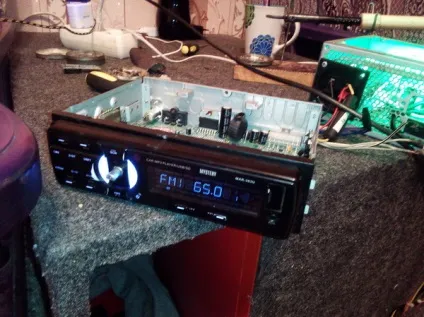

Принесли магнітолу говорять не працює. подивився роз'єм від панелі на корпусі магнітоли. Таке відчуття що хтось намагався підігнути контакти,

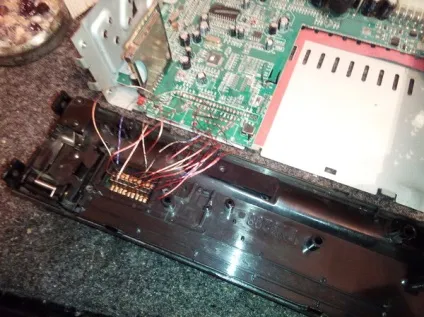

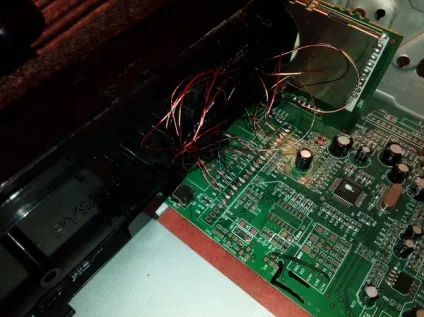

Вирішив не морочитися з роз'ємом і заколхозіть на дроти, роз'єм для карт сд кажуть що не користуються, тільки aux і usb, беремо цешку і продзвонювати що куди йде

Магнітола працює. пісеньки співають
