Специфікація основна напис - технічне креслення

Зображення деталі або вироби на кресленні ще не дає ісчер-пивающіх даних, необхідних для їх виготовлення. Для цієї мети недостатньо лише мати уявлення про форму, розміри та взаємної зв'язку деталей один з одним, необхідні також відомості, що містять перелік всіх деталей, що входять в даний виріб, відомості про їх ко-лічестве, матеріалі, з якого вони повинні бути виготовлені, вазі та ін. Всі ці дані повинні бути поміщені на кресленнях в спе-ціальних рамках для написів і в специфікаціях за формою згідно з ГОСТ 5293-50.

Основні написи креслень основного виробництва.

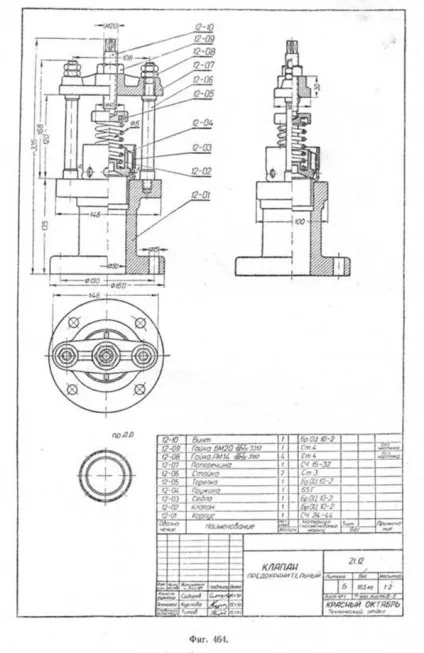

1. Кожен креслення повинен мати основний напис, а складальні і монтажні креслення-також і специфікацію (фіг. 464). Крім того, кожен креслення повинен мати додаткові офіційні свідоцтва про реєстрацію його технічним архівом і замовником (якщо останній стверджує креслення).

2. Основний напис повинна міститися в правому нижньому кутку креслення.

3. Основний напис на аркушах всіх форматів по ГОСТ 3450-46, за винятком формату a5, розташовується уздовж більшої або меншої сторони аркуша, а на аркушах формату а5-тільки більшої сторони (фіг. 465).

П p і м e ч а н і е. Табличку змін до основного напису, в разі необхідності, дозволяється продовжувати вгору або вліво за основний напис.

5. Заповнення позицій основного напису (номери позицій на формах вказані в дужках) належить робити в такий спосіб:

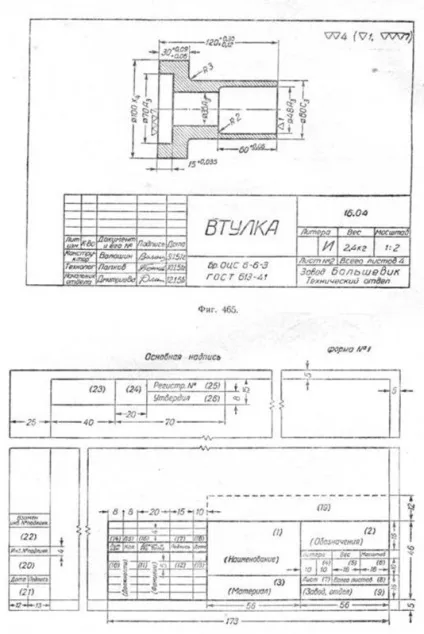

Позиція 1. Вказується найменування деталі, вузла, підгрупи, групи або вироби, наприклад: Кронштейн, Шестерня, Насос, рухаючись-тель і т. Д. (На фіг. 465-Втулка).

П p і м e ч а н і е. Якщо найменування деталі, вузла, підгрупи, групи або вироби складається з декількох слів, то на першому місці має бути іменник, наприклад: Валик проміжний, Пружина спіральна і т. Д. (На фіг. 464 - Клапан запобіжний).

На кресленнях стандартних деталей і вузлів, крім найменування, вказується також і позначення деталі або вузла за стандартом.

Позиція 2. Проставляється позначення креслення (на фіг. 464- 21.12, а на фіг. 465-16-04).

П о з і ц і я 3. Вказуються найменування і марка матеріалу по стандарту (з номером стандарту), а також, якщо технічні умови на даний матеріал дано окремим стандартом, - номер останнього. Для деталей, конструкція яких вимагає, щоб вони були виготовлені тільки з сортового матеріалу певного профілю і розміру (про-волока, стрічка, калібрований пруток і т. Д.), Вказуються сортамент по стандарту і номер останнього.

П p і м e ч а н і е. У разі відсутності стандарту на застосовуваний матеріал укази-вають позначення матеріалу за відомчими технічними умовами, а також шифр (номер) останніх.

Позиція 4. Вказується літера, привласнена даному кресленням, - в лівий квадрат літера А, в правий - Б (на фіг. 464 літера Б, а на фіг. 465-І).

Позиція 5. Вказується чиста вага виробу або його складової частини в кілограмах (на фіг. 464-16,5, а на фіг. 465-2,4 кг).

П p і м e ч а н і e 1. В окремих випадках допускається вказувати вагу в грамах, за умови дотримання єдності розмірності в межах вироби.

2. У кресленнях досвідченого виробництва вага деталі допускається не вказувати, що має бути погоджено з замовником при затвердженні їм креслень.

Позиція 6. Вказується масштаб, в якому викреслений даний креслення.

Позиція 7. Вказується порядковий номер аркуша (на фіг. 464- № 1, а на фіг. 465-№ 2).

Позиція 8. Вказується загальна кількість аркушів, на яких викреслений даний креслення (нафіг.464-2). (Другий лист в книзі не наведено).

Позиція 10. Вказуються посади осіб, які підписали креслення. Рекомендується підписувати креслення: конструктору, керівнику групи (або іншій особі, перевірити креслення), технологу, особі відпові-ному за контроль нормативів, начальнику конструкторського бюро, глав-ному конструктору.

П p і м e ч а н і е. Підписи конструктора і особи, відповідальної за контроль нормативів, обов'язкові.

Позиція 11. Вказуються прізвища осіб, які підписали креслення.

Позиція 12. Підписи тих же осіб.

Позиція 13. Вказується дата підписання креслення.

Позиція 14. Вказується літера зміни креслення a, б, в і т.д.

П о з і ц і я 15. Вказується кількість змін, одночасно вироблених по даній літері.

Позиція 16. Вказуються номер і назва документа, на осно-вання якого зміна внесено в креслення.

Позиція 17. Підписи осіб, відповідальних за внесення змін до оригінал.

Позиція 18. Вказується дата внесення зміни в креслення.

Позиція 19. Вводиться в разі необхідності включити в основ-ву напис відомості, не передбачені цим стандартом.

Позиції 20 до 21. Вказуються інвентарний номер оригіналу, дата приймання та особа, яка прийняла оригінал в технічний архів (під-пись).

П о з і ц і я 22. Вказується старий інвентарний номер оригіналу креслення, замість якого випущений даний креслення.

П о з і ц і я 23. Вказується позначення креслення, повернене на 180 °.

П о з і ц і я 24. Вказується шифр замовника або головного заводу, якщо з якої-небудь причини креслення випущений заводом-дублером.

Позиція 25. Вказується реєстраційний номер, присвоєний кресленням при реєстрації і затвердження креслення замовником або голів-ним заводом.

П о з і ц і я 26. Підпис замовника (або представника головного заводу або організації), що затвердив креслення, і дата затвердження.

1. Позиції 24, 25 і 26 вводяться тільки в разі потреби.

2. На кресленнях, що затверджуються замовником, позиції 19, 24, 25 і 26 заповнюються останнім або за угодою з ним.

3. На кресленнях індивідуального виробництва допускається в позиції 14 вказувати номер книги реєстрації ізмененій.авпозіціі 16 - реєстраційний номер зміни.

4. У тих випадках, коли в оригіналах позиції 24 і 25 незаповнені, допускається на дублікатах ці позиції використовувати для вказівки шифру заводу-дублера і нового інвентарного номера дубліката.

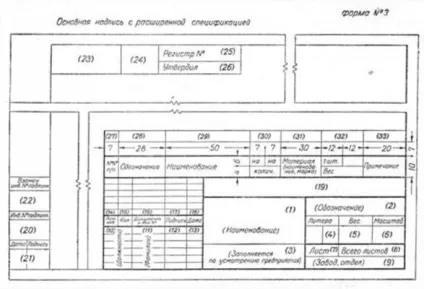

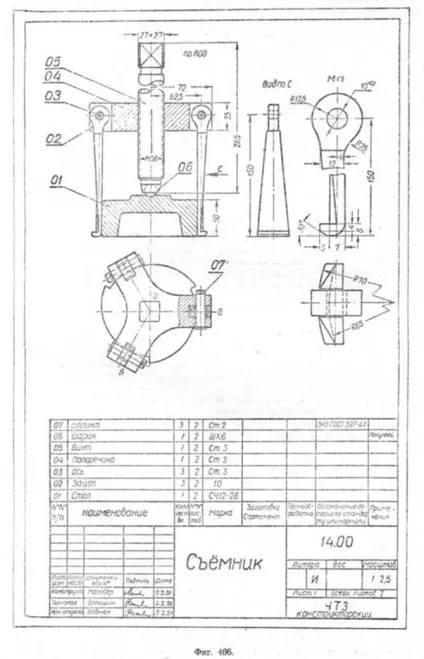

6. На всіх складальних і монтажних кресленнях виро-лій, груп, підгруп і вузлів над основним написом повинна бути специфікація, складена за формою № 2 або 3.

7. При складанні специфікації на складальних і монтажних чер-тежах слід дотримуватися такого порядку:

а) в специфікацію складального креслення комплексного вироби вносити групи, а також вузли і деталі, які безпосередньо входять в даний виріб;

б) в специфікацію складального креслення комплексної групи вносити підгрупи, а також вузли і деталі, які безпосередньо входять в дану групу;

в) в специфікацію складального креслення простого вироби, простий групи або підгрупи вносити вузли та деталі, що не входять в вузли;

г) в специфікацію складального креслення вузла вносити входять до нього більш дрібні вузли і окремі деталі, що не входять в більш дрібні вузли;

д) в специфікацію складального креслення вузла, що складається тільки з деталей, вносити всі деталі, що входять у вузол;

е) в специфікацію монтажного креслення вносити підлягають мон-тажу вироби, групи, підгрупи і вузли, а також всі деталі і мате-ріали, необхідні для монтажу.

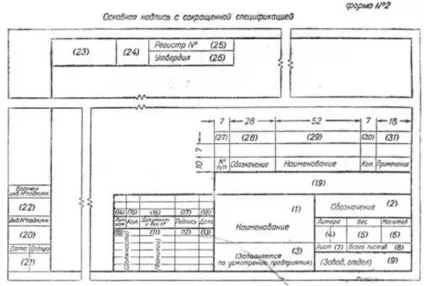

8. Заповнення позицій форми № 2 має здійснюватися таким чином:

Позиція 27 (не обов'язкова). Вказуються порядкові номери груп, підгруп, вузлів і деталей, внесених в специфікацію, причому ці номери поміщають також на виносних полицях складальних креслень згідно ГОСТ 3466-46.

Позиція 28. Вказуються позначення (номери креслень) груп, вузлів і деталей, що входять в даний виріб, групу або вузол.

Позиція 29. Вказуються назви груп, підгруп, вузлів або деталей, що входять в даний виріб, цю групу, підгрупу або вузол, а також матеріалів, що йдуть на збірку.

П p і м e ч а н і е. Для стандартних груп, підгруп, вузлів і деталей крім наз-вання вказується позначення за стандартом (див. Фіг. 464).

Позиція 30. Вказується кількість груп, підгруп, вузлів або деталей, що йдуть на даний виріб, цю групу, підгрупу або вузол.

Позиція 31. Вносяться примітки (Купівельна, Без креслення, характер обробки і ін).

9. Заповнення позицій форми № 3 (див. Також фіг. 464) має здійснюватися таким чином:

Позиції 1-29. Заповнюються, як у формі № 2.

Позиція 30. Вказується кількість вузлів і деталей, що йдуть на цю групу і на весь виріб.

Позиція 31. Вказуються назва і марка матеріалу по стан-Дарту, а також номер останнього.

Позиція 32. Вказується чиста вага однієї деталі і чиста вага всієї кількості деталей, що йдуть на зображене на кресленні виріб, групу, вузол.

П p і м e ч а н і е. Допускається вказувати чорний і чиста вага однієї деталі.

Позиція 33. Вносяться примітки: (Купівельна, характер обробки, дані про сортування, вказівку про відсутність креслення та ін.).

Основний напис і специфікація креслень виробів допоміжного виробництва

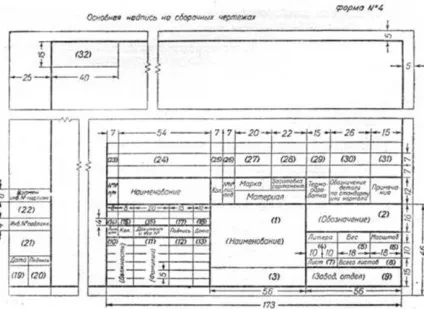

1. Основна напис і специфікація на складальних кресленнях допоміжного виробництва виконуються за формою №4 (по ГОСТ 5301-50).

На кресленнях виробів, що складаються з однієї деталі, основна напис повинен виконуватися за формою № 4, але без специфікації.

2 Заповнення позицій (номера позицій на формі вказані числами в дужках) основного напису (кутового штампу) і специфікації для загального вигляду та сборочіого креслення (фіг. 466) проводиться таким образам:

Позиція 1. Вказується найменування виробу або збірки. Уразі необхідності вказується номер деталі, для якої призначені-чає інструмент або пристосування.

П о з і ц і я 2. Вказується позначення креслення.

Позиція 3. На складальних кресленнях інструментів, пристосувань і штампів в разі потреби вказується вид, тип або модель верстата, преса або іншого обладнання, для яких вони призначені-чени. На кресленнях інструментів і деталей, що оформляються окремими кресленнями, зазначаються відомості і його марка за стандартом, а також сортамент (для деталей і інструментів, виготовлених з сортового матеріалу тільки певного профілю і розміру).

П о з і ц і я 4. Вказується літера, відповідна літері об'єкта, для якого проектується оснащення.

Позиція 5. Вказується вага в кілограмах. Вказівка ​​ваги кова-них і литих деталей, а також громіздких знімних деталей обов'язково.

Позиції 6-18 заповнюються точно так же, як відповідні позиції основного напису креслень вироби основного виробництва.

Позиції 19, 20 і 21. Вказуються інвентарний номер і дата приймання оригіналу, а також особа (підпис), яка прийняла оригінал в центральний технічний архів (ЦТА).

Позиція 22. Вказується старий інвентарний номер оригіналу креслення, замість якого випущений даний креслення.

Позиція 23. Вказуються номери (порядкові) вузлів і деталей відповідно записи на виносках креслення.

Позиція 24. Вказуються найменування деталей або вузлів.

П о з і ц і я 25. Вказується кількість деталей (вузлів), що йдуть на даний вузол (виріб).

П о з і ц і я 26. Вказується номер листа, на якому накреслена дан-ва деталь.

Позиція 27. Вказуються найменування матеріалу і його марка за стандартом, а в разі потреби і номер останнього.

Позиція 28. Для деталей, для виготовлення яких потрібна сортовий матеріал (дріт, лист, стрічка, шестигранник та т. П.) Тільки певного профілю і розміру, даються позначення сортаменту за стандартом і номер останнього.

Для деталей простої конфігурації, виготовлення яких можливо за даними специфікації, вказуються їх розміри. При використанні стандартних або нормальних деталей і вузлів в якості заготовок вка-ни опиняються їх умовні позначення за стандартом або по відомчої нормалі.

П о з і ц і я 29. Для деталей, що піддаються цементації, дається вказівка ​​-Цементовать.

Для деталей, що піддаються іншим видам термообробки, вка-зується тільки твердість після термообробки, наприклад: Rc 58-62.

Позиція 30. Вноситься умовне позначення деталі по стандарту (із зазначенням номера ГОСТ) або за відомчою нормалі.

Позиція 31. Вносяться необхідні примітки, як-то: Купівельна, Без креслення та ін.

Позиція 32. Вказується повернене на 180 ° позначення креслення.

3. Креслення кожної деталі вироби, незалежно від кількості дета-лей, виконаних на одному аркуші, забезпечується основним написом (угло-вим штампом) за формою № 5 в правому нижньому кутку.

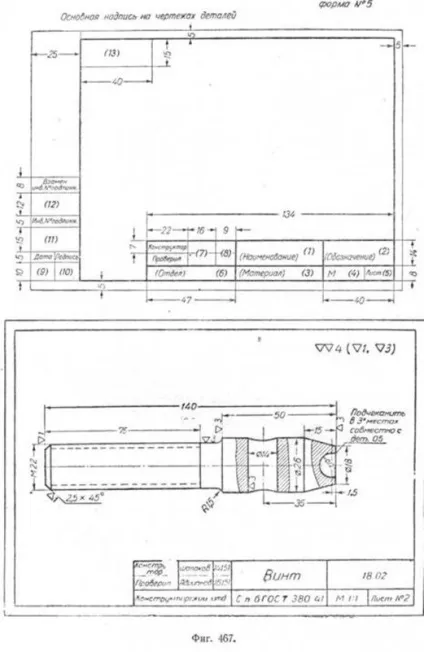

Заповнення позицій основного напису для креслення деталі (форма №5) проводиться (див. Фіг. 467) наступним чином:

Позиція 1. Вказується найменування деталі.

Позиція 2. Вказується позначення креслення деталі.

Позиція 3. Вказуються найменування і марка матеріалу по стандарту. Для деталей, для виготовлення яких потрібна сортовий матеріал (дріт, лист, стрічка, шестигранник та т. П.) Тільки визна-лённого профілю та розміру, даються позначення сортаменту за стандартом і номер останнього.

Позиція 4. Вказується масштаб, в якому викреслений даний креслення

Позиція 5. Вказується порядковий номер листа стосовно цього виробу.

Позиція 6. Вказується відділ (умовне позначення або най-менованіем), що випустив креслення.

Позиції 7, 8, 9, 10 і 11. Підписи конструктора і особи, прове-РІВШ креслення, і дати. Вказуються інвентарний номер оригіналу і дата приймання, а також особа (підпис), яка прийняла оригінал креслення в Центральний технічний архів (ЦТА).

Позиція 12. Вказується старий інвентарний номер оригіналу креслення, замість якого випущений даний креслення.

Позиція 13. Вказується повернене на 180® позначення креслення вироби, в яке входять накреслені на даному аркуші деталі.

П p і м e ч а н і я.

1. При креслення на одному аркуші декількох деталей дані позіціі13 поміщаються тільки в лівому верхньому куті аркуша, причому вказується виро-лиє (умовне позначення, в яке входять зображені на аркуші деталі).

2. Позиції 9, 10, 11, 12 (на поле для підшивки креслення) і 13 повинні бути за-заповнені на кожному аркуші, незалежно від кількості креслень деталей, розміщених на цьому аркуші.
