Сортамент прокатних станів

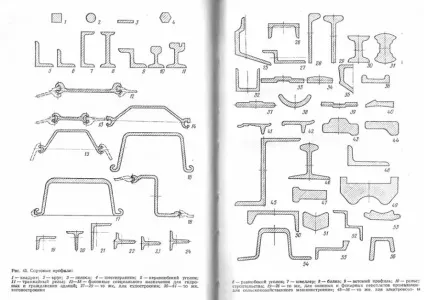

Під сортаментом прокатної продукції розуміють вироби, одержувані в промисловості прокаткою. Під сортамен-те табору розуміють профілі, прокочується на даному стані. Сортамент прокочуються виробів досить різно-образна. Його можна розділити на сортові профілі; прос-ті, фасонні та спеціального призначення (рис. 45).

Найбільш економічними вважаються ті профілі, при ис-користуванні яких виходять найменші відходи. Та-ковимі в основному є профілі, конфігурація кото-яких наближається до форми і розміри готових виробів. Вироби, що входять в сортамент, в більшості випадків містяться в таблицях стандартів, які розміщені в спеці-альних книгах, довідниках і каталогах.

У сортаменті відповідно до спеціалізації прокат-них станів є понад 1500 типорозмірів простих і понад 1000 типорозмірів фасонних профілів загального і спеціального призначень. Сортамент прокатних виробів, так само як і калібрування, тісно пов'язаний із загальним розвитком прокатного виробництва і разом з ним безперервно изме-вується і доповнюється. Профілі полегшеного п спеці-ного призначень набувають в ньому все більшу частку.

Аналіз виробництва сортової прокатної продукції по-показувала, що основна частка припадає на трубну заго-товку, катанку, великосортний і дрібносортний метал. Значно розширено сортамент економічних профілів прокату. Розширення сортаменту обумовлено освоєнням нових економічних профілів: широкополочних двотаврових балок, тонкостінних двотаврових балок, швелерів і кутової сталі з полицею змінної товщини.

За останні роки проведена велика робота по ство-ня нових станів для виробництва тонкостінних фасонних профілів загального призначення і спеціальних фасонних профілів. Ширина полиць полегшених двотаврових балок і шнеллером за новим стандартом збільшена на 20%, а товщина стінок зменшена на 18-25%. Застосування об-легченних двотаврових балок швелерів і куточків з пе-пасової товщиною полиць дозволяє заощадити від 10 до 20% металу.

Прагнення знизити масу конструкцій призвело також до прокатці профілів періодичного перетину. Періодичні профілі служать заготівлею для виготовлення деталей в машинобудуванні і, крім економії металу, дають різке зниження трудомісткості виготовлення машин. Поліпшення сортаменту не обмежується тільки полегшенням профілів і розробкою нових, більш жорстких профілів з високим відношенням моменту опору до одиниці перетину.

Важливе значення має розвиток виробництва терми-но зміцненого прокату з низьколегованих марок сталей, що дають можливість різко знизити (на 20-25%) масу машин. Металургійні заводи освоїли прокат арматурної сталі з низьколегованих марок з часів-ним опором σв ≥550 МПа. Підбором хімічного складу металу домоглися ще більш високих показате-лей - σв арматурної сталі досягло 900 МПа.

Застосовуючи термомеханічну обробку відразу після прокатки, можна підвищити σв арматури ще в 2-3 рази. Тому перед науково-дослідними інститутами і металургійними заводами поставлена ​​задача - розроб-ботать регламентований режим прокатки й охолодження профілів з низьколегованої сталі з σв = 2500- 3000 МПа. Подальший розвиток прокатного виробництва дозволить ще ширше розгорнути боротьбу за поліпшення якост-ства прокату і освоєння виробництва нових профілів.

сортова сталь

Цю сталь поділяють на профілі з простою геометричною формою (круглої, квадратної і смугової) і профілями.

Круглуюсталь прокочують на сортових рельсобалоч-них станах діаметром від 5 до 250 мм. Круглу сталь діа-метром до 9 мм (катанку) прокочують на дротових станах ливарного типу і поставляють в бунтах масою 80- 100 кг і на дротяних безперервних і напівнеперервних станах в бунтах масою 200-500 кг. Круглу сталь діа-метром до 10 мм прокочують на дротових станах і поставляють в бунтах; круглу сталь діаметром до 30 мм прокочують па дрібносортних станах, її можна постав-лять в бунтах.

Квадратнуюсталь прокочують з розмірами сторін від 5 до 250 мм. Квадратну сталь всіх розмірів прокочують в прутках, а зі стороною квадрата до 16 мм-в прутках і в бунтах. Квадратну сталь до 100 мм прокочують з гострі-ми кутами, понад 100 мм -с закругленими кутами радіу-сом не більше 0,15 боку квадрата.

До полосовойсталі відносять стрічку сталеву горячекатан-ву (сталь обручное), прокочується на сортових станах з катаної кромкою або з рулонної листової сталі, разре-Позика на дискових ножицях на стрічку певної ши-Ріни, а також штріпси сортові, прокочується на сортових і штрипсових станах. Смугову сталь прокочуючи-ють шириною від 12 до 200 мм і товщиною від 4 мм і більше.

фасонні профілі

Фасонні профілі прокату поділяють на профілі об-ного призначення (кутову равнобокой і нерівнобічні сталь) і спеціального (галузевого) призначення, застосо- ються в різних галузях народного господарства.

Кутові профілі прокочують на сортових і рельсоба-лочних станах. У ГОСТах їх позначають номерами, кото-які відповідають ширині полиць. Кутові равнобокой про-фили прокочують від № 2 до № 25, що відповідає ши-рине полиць від 20 до 250 мм. Неравнобокіс кутові профі-ли (номер вказують дробом) прокочують від № 2,5 / 1,6 до № 25/16. Товщина полиць куточків становить в зависи-мости від номера профілю від 3 до 30 мм, причому кутові профілі однакового номера прокочують з різною товщиною полиць (50 × 50 × 3 ÷ 4; 40 × 50 × 5; 75 × 75 × 5 ÷ 9 і ін).

Двотаврові балки прокочують на рельсобалочного стану (розміром від 20 і вище) і сортових станах (розміром до № 20). Внутрішні межі фланців мають ухил 1. 10. Міцність балок характеризується моментом опору, який залежить від співвідношення площі окремих елементів перетину.

Для будівництва застосовують балки з тонкою стінкою і з можливо більш широкими полицями. Такі балки при меншій масі мають більшу міцність, ніж відповід-ветствующие за номером балки, але з більш товстою стінкою і менш широкими полицями.

На прокатних станах виготовляють також балки з па-паралельно полками, для отримання яких стани обо-рудуют спеціальними універсальними клітями з горизон-тальне і вертикальними валками.

Швелери прокочують на рельсобалочного стану (великі розміри від № 20 і вище) і сортових станах (дрібні розміри до № 20 висотою від 50 до 400 мм). В не-яких галузях народного господарства використовують профілі швелерів № 14, 16, 18, 20, 30. Швелери прагнуть отримувати з можливо більш тонкими стінками і більш ши-рокімі полками. При високій міцності такі швелери мають меншу товщину стінки і меншу масу, ніж звичайні швелери такого ж номера.

Шестигранну сталь (з діаметром вписаного кола від 8 до 100 мм) прокочують на сортових станах. Прокочують також наступні розміри цієї стали: 23, 27, 29, 41, 43, 44, 46, 53, 56, 57 і 67 мм.

До фасонним профілів спеціального (галузевого) на-значення можна віднести наступні.

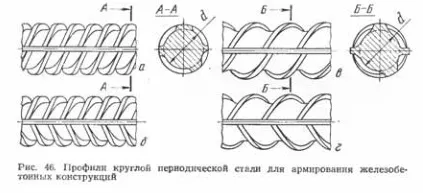

За ГОСТ 5781-75 прокочують круглу періодичну сталь 21 (арматурну) для армування звичайних і пред-ньо напружених залізобетонних конструкцій на сортових станах. Арматурна сталь періодичного профі-ля є круглі стрижні з двома поздовж-ними ребрами (вусами) в місцях роз'єму валків і з попе-річковими виступами на верхньому і нижньому контурах профі-ля, що йдуть по трехзаходной або двухзаходной (для діаметрів 6-8 мм ) гвинтовий лінії (рис. 46). Профілі ви-пускають від № 6 до № 80, причому номер періодичного про-филя позначає його номінальний діаметр, відповідний номінальному діаметру рівновеликої за площею поперечного перерізу гладкої круглої сталі. Виступи на профілі забезпечують збільшення зчеплення арматури з бетоном (у періодичній стали воно в 2-4 рази більше, ніж у круглої гладкої).

Залежно від механічних властивостей (табл. 4) арматури-турне сталь періодичного профілю ділять на чотири класи: А-II, А-III, А-IV, А-V. Профіль арматурної сталі класу А-II наведено на рис. 46, а. Спеціальна арматур-ва сталь Ас-II має профіль, показаний на рис. 46, ст. Арматурна сталь цього типу має поперечні виступи, що йдуть по гвинтових лініях з однаковим заходом на верхньому і нижньому контурах профілю. Профіль арматур-ної сталі класу А-III показаний на рис. 46, б, а класів А-IV і А-V - на рис. 46, м Поперечні виступи арматур-ної стали цих класів йдуть по гвинтових лініях, але име-ют на одному контурі профіль правий, а на іншому лівий заходи «ялинкою». Спеціальна арматурна сталь класів Ас-II, А-IV і А-V (рис. 46, в, г) призначена для викорис-тання прн знижених температурах. Особливість про-филя цієї арматурної сталі - чергування на його верхньому і нижньому контурах пологих напівкруглих поглиблень і ви-ступити.

Споживачам арматурну сталь періодичного про-филя класу А-II діаметром до 12 мм і класу А-III діаметром до 10 мм поставляють в бунтах або прутках, а сталь великих діаметрів - тільки в прутках. Арматурну сталь класів А-IV і А-V прокочують в прутках, а діа-метром до 8 мм - в прутках або бунтах за погодженням із споживачем. Довжина прутків становить від 6 до 12 м, допускається виготовлення прутків довжиною від 5 до 25 м.

Профілі № 2, 3, 4, 6, 8 для віконних і ліхтарних пере-батогів в промислових будівлях прокочують на дрібно-сортного станах. Профілі товщиною 3,3 мм використовують замість старих профілів такий же конфігурації товщиною 3,8 мм. Для переплутав попою конструкції це дає до 20% економії металу і значну економію палива в результаті зменшення втрат тепла будівлями.

Штабобульбові несиметричні і симетричні профілі прокочують на сортопрокатних станах для судо-будови. Штабобульбові симетричні профілі перед-дивіться висотою від 40 до 300 мм, шириною від 17-18 до 86-90 мм в залежності від висоти. Маса 1 м профілю складає від 1,75 до 47,8 кг. Посилені профілі перед-дивіться висотою від 60 до 400 мм, шириною від 31-33,5 до 147-151 мм в залежності від висоти і товщини від 5 до 15 мм. Маса 1 м посиленого профілю від 4,15 до 101,1 кг.

Застосування штабобульбові симетричних профілів замість профілів несиметричних дає значну еко-номію металу і дозволяє скоротити трудомісткість робіт при будівництві судів у зв'язку з тим, що відпадає частина операцій з гнуття і правці профілів, а також зменшує-ся обсяг робіт зі зварювання та різання.

Шпунтові профілі прокочують на рельсобалочного стану і застосовують в гидростроительстве. Для спорудження пористих конструкцій використовують шпунтові плоскі профілі ШП-1 і ШП-2 для протінофільтрацнонних завіс (шпунтові корита профілі ШК-1, ШК-2) і для під-порно стінок і причальних споруд (шпунтові ЗЕТО-ші профілі).

Розрізняють рейки залізничні для широкої і уз-кою колії. Профіль рейки характеризується масою 1 м довжини. Рейки шириною колін Р38, Р43, Р50, Р65, Р75 і вузької колії Р8, P11, Р15, Р18, Р24 прокочують на рейко-балочних станах згідно з відповідними стандартами, техні-ного умов і узгодженим з Міністерством шляхів сполучення кресленнями.

Листову сталь поділяють на тонколистовую (товщина листа менше 4 мм) і толстолистовую (товщина листа більше 4 мм). Розрізняють листовий прокат: котельний, то-почни, суднобудівний, автотракторний, електротехні-ний, жароміцний, жерсть та ін.

Труби поділяють на безшовні і зварні. Сорти-мент труб досить різноманітний. За поперечним перерізом розрізняють круглі, овальні, прямокутні, ребристі і інші труби; за призначенням водогазопровідні, нафто-провідні, бурильні, обсадні, котельні, конструкційн-ні, для магістральних трубопроводів та ін.
