Содк в тепловій мережі

Незнання основних принципів роботи, невірний монтаж елементів і невміння звертатися з приладами часто призводять до того, що все хороше вважається марним або нікому не потрібним. Так сталося і з системою оперативного дистанційного контролю теплових мереж: ідея була відмінна, а ось реалізація як завжди підкачала. Байдужість замовника з одного боку і «відповідальна» робота будівельників з іншого привели до того, що в нашій країні СОДК працює правильно в кращому випадку в 50% побудованих трубопроводів, а користуються їй і зовсім в 20% організацій. Взявши для прикладу Європу, навіть не далеку, припустимо Польщу, можна побачити, що невірна робота системи дистанційного контролю прирівнюється до аварії на трубопроводі з невідкладними ремонтними роботами. У нашій же країні набагато частіше можна побачити інформацію, яку розкопали посеред зими вулицю в пошуках місця пориву теплопроводу, ніж літні профілактичні роботи бригади електриків. Для того щоб внести ясність, розглянемо СОДК в тепломережах з самого початку.

призначення

Трубопроводи теплових мереж з покоління в покоління залишаються сталевими, і основною причиною їх руйнування є корозія. Відбувається вона з-за контакту з вологою, причому більшою мірою схильна до іржі зовнішня стінка металевої труби. Основною функцією СОДК є контроль сухості ізоляції трубопроводу. Причому вказується незалежно від причини як потрапляння вологи ззовні через дефект пластикової труби-оболонки, так і потрапляння на ізоляцію теплоносія в результаті дефекту сталевого теплопроводу.

За допомогою спеціального інструменту і СОДК можна визначити:

намокання ізоляції;
відстань до мокрому ізоляції;
безпосередній контакт проводу СОДК і металевої труби;
обрив проводів СОДК;
порушення ізоляційного шару з'єднувального кабелю.

Принцип роботи

В основу роботи системи покладено властивість води збільшувати провідність електричного струму. Використовуваний в якості ізоляції в ПІ-трубах пінополіуретан в сухому стані має величезний опір, яке електрики характеризують як нескінченно велика. При попаданні вологи в піну провідність миттєво поліпшується, і прилади, підключені до системи, фіксують зниження опору ізоляції.

Області застосування

Застосовувати трубопроводи, оснащені системою оперативного дистанційного контролю, має сенс при будь підземному прокладанні. Досить часто, навіть знаючи, що трубопровід має дефект і йдуть значні втрати теплоносія, визначити місце пориву візуально практично неможливо. Саме через це в зимовий період доводиться або розкопувати всю вулицю в пошуках течі, або чекати поки вода сама промиє собі шлях назовні. Другий варіант досить часто закінчується в зведеннях новин нотатками про те, що в місті N через аварію на теплових мережах і обвалу поверхні землі провалилися автомобілі, люди або ще що-небудь, що мало нещастя перебувати поруч.

Не додає інформативності та знаходження трубопроводу в каналі. Через пара визначити точку витоку можливо далеко не завжди і земляні роботи все одно будуть значними і тривалими. Виняток, мабуть, становлять лише великі прохідні тунелі з комунікаціями, але будують їх рідко і коштують дуже дорого.

Варіант повітряної прокладки трубопроводів, ось те місце, де система ОДК не має ніякого практичного сенсу. Всі течі видно неозброєним оком і розтрати на додатковий контроль ні до чого.

Будова і структура

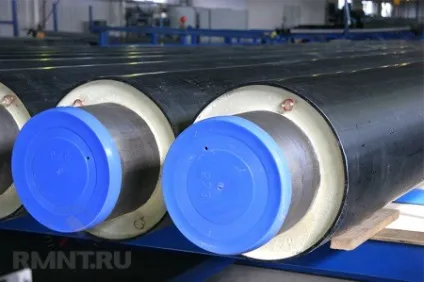

ПІ-труби, що використовуються в теплових мережах, складаються зі сталевої труби, труби-оболонки з поліетилену і спіненого поліуретану в якості ізоляції. У цій піні розташовуються 3 мідних провідники перерізом 1,5 мм 2 з питомим опором від 0,012 до 0,015 Ом / м. Збирають в ланцюг дроти, розташовані у верхній частині, в положенні «без 10 хв 2 год», третій залишається незадіяним. Сигнальним або основним вважається провідник, розташований праворуч по ходу руху теплоносія. Він заходить в усі відгалуження і саме по ньому визначається стан труб. Лівий провідник - транзитний, його основна функція - створення петлі.

Для подовження кабельних висновків і з'єднання трубопроводів з точками комутації використовують сполучні кабелі. Зазвичай 3-х або 5-ти жильні з тим же перетином в 1,5 мм.

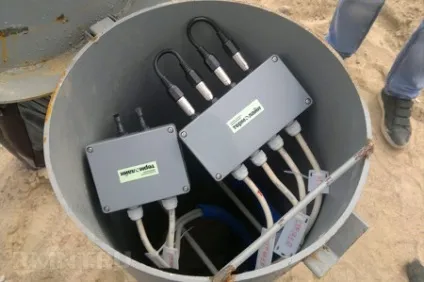

Самі комутаційні термінали розташовуються в ящиках ковера, що встановлюються на вулиці або в приміщеннях насосних і теплових пунктів.

Вимірювання проводять за допомогою спеціалізованих приладів. Зазвичай це переносний імпульсний рефлектометр вітчизняного виробництва. Для стаціонарної установки є також певні пристрої, проте вони є малоінформативними і в більшості випадків не використовуються.

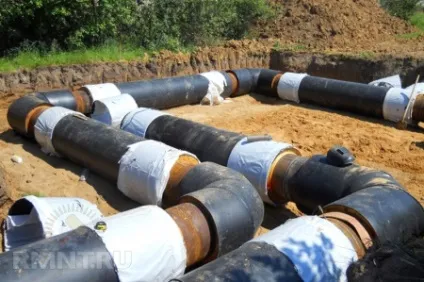

Збірка всіх елементів системи відбувається після зварювання трубопроводу. І якщо більшість робіт з будівництва теплотраси виконується виключно фахівцями і з використанням техніки, то при невеликих знаннях в галузі електрики і наявності паяльника, газового пальника і мегомметра роботи по монтажу дистанційного контролю можна зробити і самому. Для вірного виконання слід дотримуватися такої послідовності:

перевірити цілісність провідників в ізоляції труби за допомогою прозваніванія;
видалити піну на глибину 2-3 см незалежно від ступеня її намокання;

акуратно розкрутити і випрямити згорнуті для транспортування провідники;
встановити пластикові підставки на трубу, закріпити їх скотчем;
зачистити провідники наждачним папером і знежирити;
натягнути провідники в розумних межах (надмірне натяг може послужити причиною розриву проводу через температурного розширення труби, недостатнє до провисання провідника і контакту з трубою);

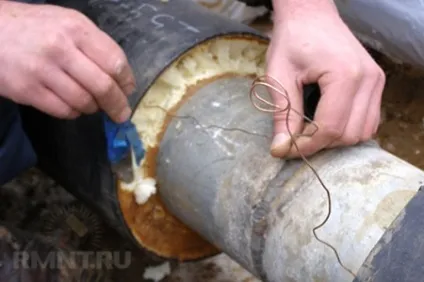

з'єднання і припаює провідників один до одного (не переплутати сигнальний і транзитний дроти між собою);

втиснути дроти в спеціальні прорізи в пластикових підставках;
оцінити міцність з'єднання руками;
знежирити розчинником і висушити за допомогою газового пальника кінці труб-оболонок для подальшого монтажу муфти;
прогрів підготовлених решт до температури в 60 градусів і установка клею;

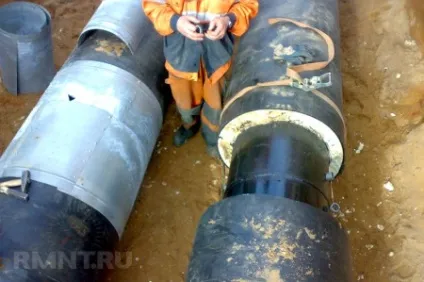

насунути муфту на з'єднання, попередньо видаливши білу захисну плівку, зробити усадку за допомогою полум'я пальника;
просвердлити 2 отвори в муфті для оцінки герметичності і подальшого запінення;

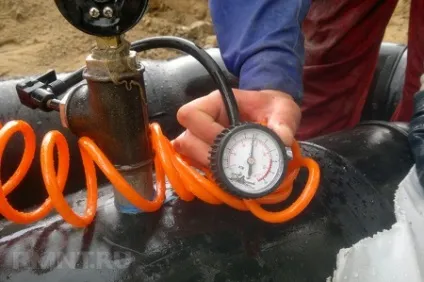

провести оцінку герметичності: в один отвір встановлюється манометр, через інше подається повітря, по утриманню тиску відбувається оцінка якості з'єднання;

відрізати термоусаживающихся стрічку;
підігріти місце на стику муфта / труба-оболонка і прикріпити один кінець стрічки;
симетрично укласти стрічку поверх стику і закріпити внахлест;
підігріти замкову пластину і закрити їй стик стрічки;
посадити стрічку полум'ям пальника;
провести повторну опресовування повітрям як описано вище;
змішати пенообразующие компоненти А і Б і залити через отвір в порожнину під встановленої муфтою;
при просуванні піни до отвору встановити дренажну пробку для видалення повітря;
після закінчення піноутворення зачистити поверхню муфти від піни і встановити Вварной пробку;
після збору системи в трубної частини наростити провідники в місцях виведення;
встановити ящики ковера;
прокласти нарощені провідники в оцинкованих трубах від місця виведення на трубі до встановленого ящика ковера;
встановити і підключити комутаційні термінали відповідно до проекту;

підключити стаціонарні детектори;
виконати повну перевірку за допомогою рефлектометра.

В описі розглянуто варіант з використанням термоусаджуваних муфт, є й інший різновид ізоляції стиків - електрозварні муфти. В цьому випадку процес буде трохи складніше через використання електричних нагрівальних елементів, але суть залишиться тією ж.

При виконанні робіт по монтажу системи ОДК є і найбільш поширені помилки. Вони рідко залежать від того, хто виконував роботу - сам замовник або будівельник. Найголовніша з них - це неплотная установка муфт. При відсутності герметичності вже після першого дощу система може показати намокання. Другою помилкою є невибраний піна на стиках: навіть виглядала візуально абсолютно сухий, вона часто несе в собі надлишок вологи і впливає на коректну роботу системи. Після виявлення того чи іншого дефекту слід поспостерігати за динамікою і прийняти рішення про те, коли проводити ремонт: негайно або в літній міжопалювальний період.

способи ремонту

Ремонт системи ОДК іноді потрібно вже на стадії будівництва. Розглянемо кілька частих випадків.

Сигнальний провід зламаний на виході з ізоляції.

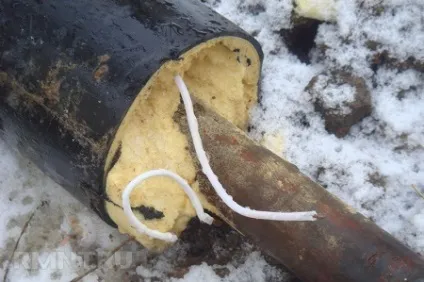

Слід видалити піну до утворення необхідної кількості провідника і наростити довжину за допомогою припаювання додаткового проводу (можна використовувати залишки з інших стиків). При проведенні спайки слід бути уважним і не допускати займання ізоляції трубопроводу.

Провід системи ОДК контактує з трубою.

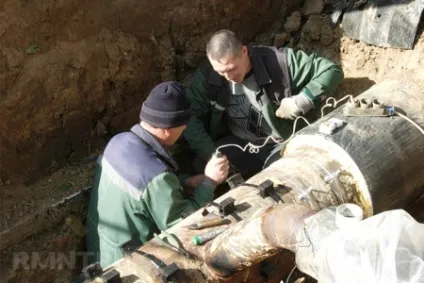

Якщо дістатися до місця контакту без порушення цілісності оболонки неможливо, слід використовувати для з'єднання в ланцюг 3-й незадіяний провід замість дефектного провідника. Якщо все провідники в результаті заводського браку є непридатними, слід довести до відома постачальника. Залежно від його можливостей і вашого бажання буде проведена заміна труби або ремонт зі зменшенням вартості прямо на місці. Якщо по якійсь причині зв'язок з постачальником неможлива, самостійний ремонт проводять наступним чином:

визначення місця контакту;
розріз труби-оболонки;
вибірка піни;
усунення контакту, при необхідності спайка провідника;
відновлення шару ізоляції;
відновлення цілісності труби-оболонки за допомогою ремонтної муфти або екструдера.

Під час експлуатації теплових мереж ремонт пов'язаний не стільки з відновленням функціоналу, скільки з сушінням піни. Причини можуть бути самі різні: будівельні помилки при герметизації муфт, розрив теплопроводу, неакуратні земляні роботи поблизу труб і багато іншого. При попаданні вологи оптимальним варіантом є її видалення до нормальних показників опору. Досягається це різними способами: від просушування при розкритою оболонці до заміни ізоляційного шару. Контролюється ступінь сухості імпульсним рефлектометром. Після досягнення необхідних показників відновлення цілісності оболонки проводиться так само, як описано вище.

висновок

Наостанок хотілося б висловити надію, що після прочитання статті задумаються про необхідність застосування системи контролю не тільки приватники, які будують мережі до свого виробничого будинку або офісу, але і служби, які впритул займаються експлуатацією трубопроводів. Можливо, тоді стане набагато менше нещасних випадків і фінансових втрат при централізованому теплопостачанні міст.

Ольга Устімкіна, рмнт.ру
