Будівельний процес будь-якого масштабу має на увазі не тільки використання якісних будматеріалів, але також дотримання правил і норм. Тільки суворе дотримання інструкції та встановленим нормативам дасть найкращий результат у вигляді міцного, надійного і довговічного будови. Особливе місце в будівельній галузі займає такий матеріал, як деревина. У далекі часи саме з деревної сировини зводилися перші поселення і міста. У сучасній сфері будівництва дерево не втрачає актуальності і активно використовується для зведення складних дерев'яних конструкцій. В силу того, що видів деревного матеріалу існує колосальна кількість, є цілий ряд вимог до вибору, розрахунку та захисту таких конструкцій. Найбільш актуальною редакцією зводу норм і правил є (СНиП) 11. 25 80.

Історія і поняття терміна

Чому саме дерево? Вся справа в тому, що природний матеріал відрізняється натуральної естетикою, високою технологічністю і малою питомою вагою, що є його безперечними перевагами. Саме тому багато конструкцій виробляються з дерева. Що ж таке СНиП? Будь-яка конструкція має певні характеристики, показниками механічної міцності і стійкості до різних факторів, що є основою для проведення проектних заходів і технічних розрахунків. Всі роботи виконуються відповідно до вимог СНиП.

Будівельні норми і правила (СНиП) є сукупністю строгих нормативних вимог в правовому, технічному та економічному аспекті. З їх допомогою регламентується будівельна діяльність, архітектурно-проектні дослідження, інженерні заходи.

Посібник до СНиП 11 25 80

Стандартизована система була створена в 1929 році. Еволюція прийняття правил і норм наступна:

в 1929 році - створення зводу тимчасових правил і норм для регулювання проектувальних процесів, зведення будівель і споруд різного функціонального призначення;
в 1930 році - розробка правил і норм для забудови заселених місць, а також проектування і зведення будівництва;
в 1958 році - оновлений звід правил планування та містобудування.

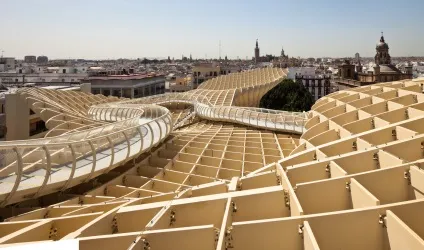

Оригінальна дерев'яна конструкція

загальні положення

Як і будь-який зведений нормативний документ, розроблений для регулювання тієї чи іншої діяльності, СНиП 11 25 80 містить основні положення.

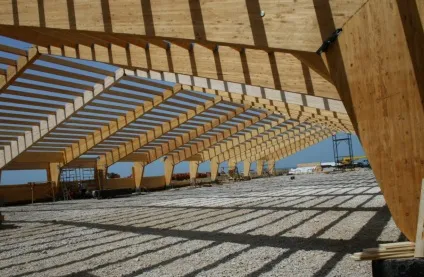

Монтаж дерев'яних елементів

Наведемо деякі з них:

Всі вимоги, які наведені в документі СНиП, підлягають суворому дотриманню в процесі виконання робіт по зведенню нових будинків або заходів по реконструкції. Правила поширюються також на проектування та будівництво дерев'яних опорних конструкцій для ліній електропередач.

Всі правила і нормативні вимоги не поширюються на зведення будівель тимчасового характеру, гідротехнічних споруд або мостів.

Проводячи проектування дерев'яних конструкцій важливо забезпечити якісний захист від всіляких пошкоджень і негативного впливу ззовні. Особливо це стосується проектів, що експлуатуються в умовах несприятливих атмосферних умов і підвищеної вологості. Актуалізована редакція передбачає захист від загорянь, біологічних пошкоджень, гниття і будь-яких можливих «неприємностей» в ході експлуатації в майбутньому.
Згідно вимог СНиП, конструкції з різних порід дерева повинні відповідати нормам розрахунку за ступенем їх несучих властивостей і можливої деформації. При цьому потрібно враховувати ступінь, характер і тривалість експлуатаційних навантажень.
Всі основи проектуються з обов'язковим урахуванням їх виробництва, транспортування окремих деталей, експлуатаційних властивостей і специфіки монтажу.
Потрібний рівень надійності конструкції задається за допомогою конструктивних заходів, якості захисної обробки, посиленням пожежної безпеки.
У середовищі, де спостерігається інтенсивний нагрів постійного або систематичного характеру, дерев'яні конструкції використовуються в допустимому температурному діапазоні. Для неклеєна деревини максимально допустимий показник не може перевищити 50 градусів, а для клеєної - не більше 35 градусів.
У розробці креслення в обов'язковому порядку використовується наступна інформація: особливості та сорт деревини, клей і його специфіка, індивідуальні вимоги до матеріалу.

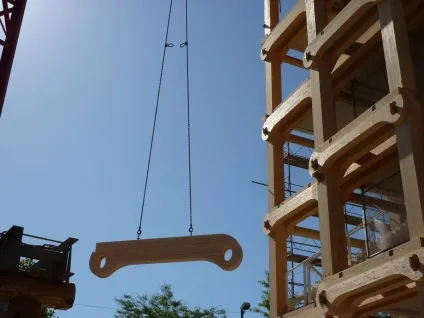

Просторова конструкція з дерева

вибір матеріалу

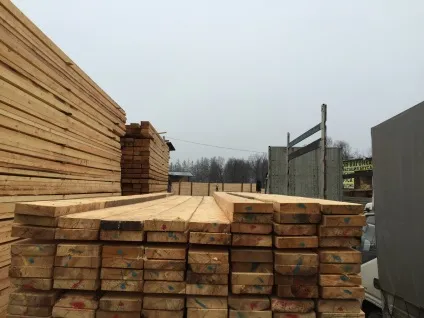

Дошка обрізна суха

В СНиП 11 25 80 докладно описані всі можливі ситуації і нормативи по вибору матеріалів. Розглянемо основні тези:

Для дерев'яних конструкцій, як правило, використовується деревина різних хвойних порід. Для елементів, які виконують найважливіші функції в конструкції, таких як нагелі або подушки, використовуються листяні породи дерева.

Для створення опор ліній електропередач редакція СНиП 11 25 80 має на увазі використання модрини або сосни. В окремих випадках використовується деревина ялини або ялиці.

Чому саме хвойні породи? Справа не тільки в їх низької вартості. Наявність смол в великій кількості забезпечує основам з дерева надійний бар'єр від гниття не гірше спеціалізованих просочень і антисептиків.

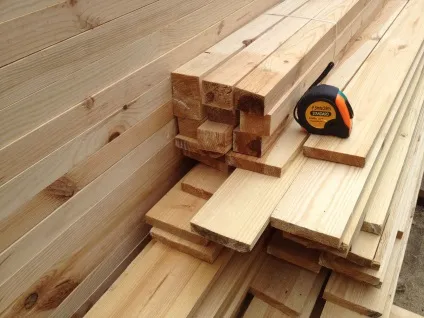

Обрізна дошка з хвої

Несучі елементи дерев'яних конструкцій повинні відповідати стандартам ГОСТ 8486-66, 2695-71 і 9462-71.
Міцність деревного матеріалу відповідає встановленим нормам, її опірність не може бути нижче нормативного показника.
Показник вологості деревини не повинен перевищити 12%.
Сировина не може містити косослоя, великої кількості сучків або інших можливих вад.
Якщо використовується деревина порід, малостійких до загнивання (береза, бук та інші), вона повинна ретельно оброблятися спеціалізованими просоченнями і антисептиками.
Якщо використовуються пиломатеріали з круглим перетином, величина стоку в технічних розрахунках дерев'яної конструкції по СНиП 11 25 80 дорівнює 0,8 на 1 метр довжини. Виняток становить модрина, вона розраховується в порядку 1 сантиметр на 1 метр в довжину.
Ступінь щільності деревини або фанерного листа регламентується порядком, викладеним в зводі правил 11 25 80. Це допомагає розрахувати вагу майбутньої конструкції.

Вибір синтетичного клею залежить від експлуатаційних умов і виду деревини для конструкцій.

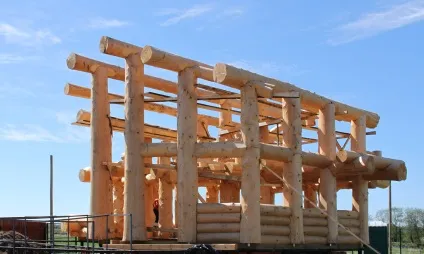

Будівництво будинку з великих колод

Крім загальних експлуатаційних вимог вельми важливими є температурний режим і вологість. У зводі правил 11 25 80 наочно прописані такі нормативи для різних експлуатаційних умов дерев'яних конструкцій:
