снаряди артилерійські

Читайте також З ДРУЗЯМИ!

Снаряд - головний елемент артилерійського пострілу, основним призначенням якого є ураження всіляких цілей, а також спеціальними снарядами проводиться освітлення, задимлення і т. Д. Снаряди основного призначення складаються з внутрішньої порожнини - камори, яка забезпечується розривним зарядом і вражаючими елементами, наприклад кульками, голками . Використовується для ураження відкритої живої сили і бойової техніки на відстані, доступному прицільної дальності знаряддя, в разі поразки цілі поблизу знаряддя застосовуваний снаряд називається картечним. Калібр снаряда визначається діаметром снаряда по найбільшому його поперечному перерізі.

Для ураження противника або будь-якої певної мети здавна застосовувалися снаряди, спочатку це були просто камені, потім виготовлення і вдосконалення зброї призвело до створення людиною різноманітних пристроїв, простих і складних, які володіли великою руйнівною силою. До перших снарядів відносяться камені, палиці, кістки. Щоб виробляти поразки мети на великій відстані, була створена праща, що є першим метальним зброєю. Вона представляла собою прикріплену до палиці мотузяну або ремінну петлю з вкладеним в неї каменем. Дальність пострілу пращі становила приблизно 200 кроків, при ураженні нею противник отримував потужний удар.

Камені, використовувані для снарядів, мали круглу або овальну форму; потім снаряди виготовляли з обпаленої глини; далі настала ера металевих снарядів: бронзових, залізних, свинцевих. Для перших метальних машин снарядами були великі камені і списи, колоди, горщики із запальною сумішшю, пов'язані пучки стріл, для засліплення противника застосовувалися горщики з вапняної пудрою, які металися за допомогою сили пружності деяких твердих тіл або сили тяжіння. При винахід порохів снаряди стали ними начиняють. Удосконалення снаряда привели до використання камнеметние артилерією запальних, фугасних, осколкових снарядів в керамічних або чавунних корпусах. Снаряди підрозділяються на снаряди малого калібру - що не перевищують 76 мм, середнього калібру - від 76 до 152 мм, великого калібру - понад 152 мм.

Снаряди визначалися за способом їх призначення: основного, спеціального, допоміжного призначення. Снаряди основного призначення використовувалися в якості придушення, знищення, руйнування різноманітного типу цілей. Висока міцність корпусу, кількість і якісний склад вибухової речовини обумовлюють ударні і фугасні можливості снаряда.

Для отримання ефективного результату при підриві снаряда потрібні постійне вдосконалення і розробка нових детонаторів і дистанційних трубок, що представляють собою пристрої, що сприяють детонації, вибуху, зарядів боєприпасу снаряда при взаємодії з метою призначення, в районі цієї мети і в установлених координатах траєкторії польоту снаряда.

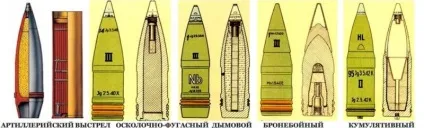

Снаряди основного призначення: осколкові; фугасні; осколково-фугасні; бронебійні каліберний; бронебійні подкалиберние; шрапнельні; кумулятивні; бетонобійні; запальні; хімічні, осколково-хімічні.

Снаряди спеціального призначення: освітлювальні, димові, агітаційні.

Агітаційний снаряд - вид снаряда, застосовуваний для виконання завдання перекидання агітаційної літератури.

Активно-реактивний снаряд - снаряд, використовуваний в знаряддях; для нього характерний спосіб вистрілювання з ствола гармати як звичайного снаряда. При русі по заданій траєкторії працює встановлений реактивний двигун.

Бетонобійних снаряд - тип снаряда, що володіє фугасним і ударним дією, використовується в якості вражаючого мети з гармат великого калібру, цілі полягають із залізобетонних конструкцій і конструкцій довготривалого способу побудови, також можливе застосування для ураження броньованих цілей.

Дія, вироблене снарядом, полягає в пробитті або проникненні в міцну залізобетонну перешкоду для твори її руйнування за допомогою сили газів, отриманих під час вибуху розривного заряду. Цей тип снаряда повинен володіти потужними ударними і фугасними властивостями, високою щільністю бою, хорошою далекобійністю.

Бризантний снаряд. Назва походить від французького слова brisant - «дробить». Являє собою осколковий або осколково-фугасний снаряд, в якому знаходиться дистанційний детонатор, який застосовується в якості детонатора снаряда в повітрі на заданій висоті.

Бризантні снаряди начиняли мелінітом - вибуховою речовиною, створеним французьким інженером Тюрненом, мелініт був запатентований розробником в 1877 р

Бронебійно-подкалиберний снаряд - снаряд ударної дії з наявністю активної частини, званої сердечником, діаметр якого відрізняється від калібру знаряддя в три рази. Має властивість пробивати броню, що перевищує калібр самого снаряда в кілька разів.

Бронебійно-фугасний снаряд - снаряд фугасної дії, застосовується для ураження броньованих цілей, для нього характерно твір вибуху з відколами броні з тильного боку, які вражають броньований об'єкт з нанесенням вражає потужності обладнання та екіпажу.

Бронебійний снаряд - снаряд ударної дії, використовується в якості вражаючого броньовані цілі з гармат малого та середнього калібру. Перший такий снаряд був зроблений з загартованого чавуну, створеного за методом Д. К. Чернова, і оснащений спеціальними наконечниками С. О. Макарова з в'язкою стали. Згодом перейшли до виготовлення таких снарядів з пудлінгової стали.

У 1897 р відзначено пробивання снарядом з 152-мм гармати плити товщиною в 254 мм. В кінці XIX ст. бронебійні снаряди з наконечниками Макарова поставлені на озброєння армій всіх держав Європи. Спочатку виготовлялися суцільними, далі в бронебійні снаряди закладалися вибухові речовини, розривний заряд. Бронебійно-каліберний снаряди при розриві створюють проколи, проломи, вибивання з броні пробки, зрушення, зриви броньових листів, заклинювання люків, веж.

За бронею виробляють нищівну силу осколками снаряди і броні, створюють цим також детонацію боєприпасів, пально-мастильних матеріалів, що знаходяться в цілі або на близькій відстані від неї.

Димові снаряди призначені для постановки димових завіс і як засоби, що вказують на розташування цілі.

Запальний снаряд. Використовується для створення осередків ураження з знарядь середнього калібру, з метою ураження живої сили і військової техніки, наприклад тягачів і автомашин. Під час військових дій отримали широке застосування бронебійно-запалю-тельнотрассірующіе снаряди.

Каліберний снаряд має діаметр центрирующих потовщень або корпусу, який відповідає калібру знаряддя.

Касетний снаряд. Назва походить від французького cassete, що перекладається як «ящик»; являє собою тонкостінний снаряд, заповнений мінами або іншими бойовими елементами.

Кумулятивний снаряд - снаряд з характеристикою снаряда основного призначення, з зарядом кумулятивного дії.

Кумулятивний снаряд пробиває броню спрямованим дією енергії вибуху розривного заряду і виробляє нищівну силу за бронею.

Дія такого заряду наступне. Під час зустрічі снаряда з бронею відбувається спрацьовування детонатора миттєвої дії, вибуховий імпульс передається від детонатора за допомогою центральної трубки до капсуля-детонатора і детонатора, встановленому в донної частини кумулятивного заряду. Вибух детонатора веде до детонації розривного заряду, рух якого направлено від донної частини до кумулятивної виїмки, поряд з цим створюється руйнування головної частини снаряда. Кумулятивна виїмка своїм підставою наближається до броні, з матеріалу облицювання при тому, що відбувається різке стиснення за допомогою виїмки у вибуховій речовині відбувається утворення тонкої кумулятивного струменя, в якій збирається 10-20% металу облицювання. Решта метал облицювання, обтиску, утворює товкач. Траєкторія струменя прямує уздовж осі виїмки, внаслідок дуже великій швидкості обтиску метал нагрівається до температури в 200-600 ° С, зберігаючи всі властивості металу облицювання.

Коли перешкода зустрічається зі струменем, що рухається зі швидкістю в вершині 10-15 м / с, струмінь утворює великий тиск - до 2 000 000 кг / см2, тим самим головна частина кумулятивного струменя руйнується, руйнуючи броню перепони і вичавлюючи метал броні в сторону і назовні , при проникненні наступних частинок в броню забезпечується пробиття перешкоди.

За бронею нищівну силу супроводжується загальним дією кумулятивного струменя, елементами металу броні, продуктами детонації розривного заряду. Властивості кумулятивного снаряда залежать від вибухової речовини, його якості і кількості, від форми кумулятивної виїмки, матеріалу її облицювання. Використовуються для ураження броньованих цілей з знарядь середнього калібру, здатні пробивати броньовану мета, в 2- 4 аза перевищує калібр гармати. Обертові кумулятивні снаряди пробивають броню до 2 калібру, що не обертаються кумулятивні снаряди - до 4 калібру.

Кумулятивні снаряди вперше поставлені в боєкомплект для полкових гармат 76-мм калібру зразка 1927 р потім для гармат зразка 1943 року також ними в 1930-і рр. укомплектовувалися гаубиці 122-мм калібру. У 1940 р була випробувана перша в світі багатозарядна реактивна установка залпового вогню М-132, що використовується в кумулятивних снарядах. М-132 прийняті на озброєння як БМ-13-16, на напрямних установках розташовувалося 16 реактивних снарядів калібру 132 мм.

Кумулятивно-осколковий. або багатоцільовий снаряд. Відноситься до артилерійських снарядів, які виробляють осколкові і кумулятивні дії, використовується з метою ураження живої сили і броньованих перешкод.

Освітлювальний снаряд. Ці снаряди використовуються для освітлення передбачуваного місцезнаходження поражаемой мети, для освітлення місцевості противника, щоб проводити спостереження за його заходами, для проведення пристрілювання і відстеження результатів стрільби на ураження, для засліплення наглядових пунктів противника.

Осколково-фугасний снаряд. Відноситься до снарядів основного типу призначення, що застосовуються для ураження живої сили, військової техніки супротивника, польових оборонних споруд, також для створення проходів на мінних полях і в загороджувальних спорудах, з гармат середнього калібру. Встановлений тип детонатора обумовлює дію снаряда. Контактний детонатор встановлюється для фугасної дії при руйнуванні легких польових споруд, осколковий - для ураження живої сили, для уповільненої твори руйнує сили на заглиблених польових спорудах.

Включення в себе різноманітного виду дії знизило його якісну характеристику перед снарядами тільки чітко спрямованої дії, тільки осколкового і тільки фугасної.

Осколковий снаряд - снаряд, використовуваний в якості вражаючого фактора живої сили, неброньованої і легкобронированной військової техніки, що вражає дія викликана проведеними під час вибуху осколками, утвореними при розриві оболонки гранати.

Підкаліберний снаряд. Характерною особливістю такого снаряда є діаметр активної частини, який менше калібру призначеного для нього знаряддя.
Різниця між масою подкалиберного снаряда і каліберного, в розгляді одного калібру, дала можливість отримання великих початкових швидкостей подкалиберного снаряда. Введено в боєкомплект для гармати 45-мм калібру в 1942 р в 1943 р для 57-мм і 76-мм гармат. Початкова швидкість подкалиберного снаряда для 57-мм гармати становила 1270 м / с, що було рекордною швидкістю для снарядів того часу. Для збільшення потужності протитанкового вогню в 1944 р розроблений 85-мм подкалиберний снаряд.

Такого типу снаряди діють, пробиваючи броню, в результаті виходу сердечника з броні, при різкому звільнення напруги сердечник піддається руйнуванню на осколки. За бронею нищівну силу створюється осколками від сердечника і броні.
Надкаліберною снаряд - снаряд, у якого діаметр активної частини соз-
дан більшого розміру, ніж калібр застосовуваного знаряддя, таке співвідношення збільшує міць даних боєприпасів.

Результатом вибуху цього снаряда є осколки, які розлітаються в великій кількості на приблизно закладений радіус вражаючої дії.

Розривні снаряди прекрасно підходять для застосування в якості вражаючого фактора гармат противника. Однак недоробка трубок снаряда приводила до недієздатності деякої кількості розривних снарядів, тому зазначалося, що тільки чотири з п'яти снарядів вибухали. Приблизно три століття такі снаряди панували серед артилерійських снарядів, які перебувають на озброєнні практично всіх армій світу.

Реактивний снаряд забезпечений бойовою частиною і руховою установкою. У 40-і рр. XX ст. під час Другої світової війни, розроблялися реактивні снаряди різного виду: в німецьких військах на озброєння були поставлені турбореактивні осколково-фугасні снаряди, в радянських військах реактивні і турбореактивні осколково-фугасні снаряди.

У 1940 р була випробувана перша в світі багатозарядна реактивна установка залпового вогню М-132. Вона прийнята на озброєння як БМ-13-16, на напрямних установках розташовувалося 16 реактивних снарядів калібру 132 мм, дальність стрільби - 8470 м. Також поставлена ​​на озброєння БМ-82-43, на напрямних установках якої встановлювалося 48 реактивних снарядів 82-мм калібру , дальність стрільби - 5500 м в 1942 р

На озброєння поставляються розроблені потужні реактивні снаряди М-20 132-мм калібру, дальність стрільби за допомогою цих снарядів 5000 м, і М-30. М-30 були снарядами з дуже потужним фугасним дією, використовувалися на спеціальних верстатах рамного типу, в які встановлювалося чотири снаряди М-30 в спеціальній укупорке. У 1944 р поставлена ​​на озброєння БМ-31-12, на напрямних встановлювалося 12 реактивних снарядів М-31 305-мм калібру, дальність стрільби визначалася в 2800 м. Введення цього озброєння дозволило вирішити проблему маневру вогнем частин і підрозділів важкої реактивної артилерії.

У роботі цієї конструкції час залпу вдалося зменшити з 1,5-2 ч до 10-15 хв. М-13 КК і М-31 КК реактивна снаряди поліпшеною купчастості, які мали здатність провертатися в польоті, здійснюючи дальність стрільби відповідно до 7900 і 4000 м, щільність вогню в одному пострілі підвищилася в 3 і 6 разів.

Вогневі можливості зі снарядом поліпшеною купчастості дозволили замінити полковий або бригадний залп виробництвом залпу одного дивізіону. Для М-13 КК розроблена в 1944 р бойова машина реактивної артилерії БМ-13, оснащена гвинтовими напрямними.

Керований снаряд - снаряд, оснащений засобами управління польотом, стрілянина такими снарядами проводиться в звичайному режимі, під час проходження траєкторії польоту в снарядах відбувається реакція на енергію, від якої потерпають або випромінюється від мети, автономні бортові прилади починають формувати сигнали, що передаються органам управління, який виконує коригування і напрямок траєкторії для ефективного ураження цілі. Використовується для ураження рухомих малорозмірних цілей стратегічного призначення.

Фугасний снаряд. Для такого снаряда характерні потужний розривний заряд, контактний детонатор, головний або донний, з наявністю установки на фугасну дію, з одним або двома уповільненнями, дуже міцний корпус, прекрасно здатний проникати в перешкоду. Застосовується в якості вражаючого фактора прихованою живої сили, здатний руйнувати небетонірованние споруди.

Шрапнельні снаряди використовуються для ураження осколками і кулями відкрито розташованої живої сили і техніки противника.

Хімічні та осколково-хімічні снаряди. Цей вид снарядів вражав живу силу противника, заражав ділянки місцевості та інженерні споруди.

Далі в такі снаряди включалися несмертельні сльозоточиві гази.

У 1917 р були розроблені газомети, що стріляють головним чином фосгеном, рідким діфосгеном, хлорпікрином; представляли тип мінометів. стріляючих снарядами, в які включалося 9-28 кг отруйної речовини.

Час дії снаряда. Кількість витраченого часу, що обчислюється від моменту зіткнення снаряда з перешкодою до його вибуху.
