Слухове вікно на даху конструкція, креслення, розміри
Слухове вікно на даху облаштовують зазвичай для забезпечення вентиляції на горищі або мансарді.
Крім того, вони служать також для створення красивого зовнішнього вигляду покрівлі і всього будинку.
Мансардне або слухове вікно на горищі - це рама зі склом, яка вбудована в площину покрівлі.
Воно може мати найрізноманітніші форми і конструкції, завдяки чому вигляд всього будинку стає оригінальним і неповторним і будівля знаходить свій власний стиль.
Якими бувають слухові вікна?

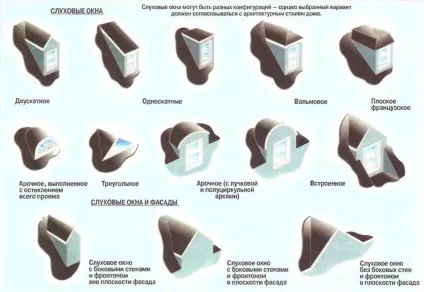

Види слухових вікон визначають за формою даху над вікном і конструктивними особливостями:
- з плоским дахом;
- чотирикутне односкатное;
- з вальмовой дахом;
- трикутне;
- чотирикутне з двосхилим дахом;
- панорамне з дахом трапецією;
- мансардне;
- кругле або напівкругле;
- повністю скляне і багато інших варіантів.
Слухові вікна на даху служать для провітрювання приміщення, в якому ніхто не живе, щоб всі дерев'яні конструкції не піддавалися гниття.
Їх використовують як двері на дах для ремонту і обслуговування, а також як аварійний вихід при пожежі та інших подіях.
Якщо ж на горищі у вас знаходиться житлове приміщення, то конструкцію слухового вікна можна використовувати для освітлення.
Правда фахівці стверджують, що такі отвори пропускають в будинок набагато менше сонця, ніж мансардні, так як бічні стінки перешкоджають попаданню світла всередину.
Встановлювати їх можна на даху практично будь-якої конструкції - односхилим, двосхилим, чотирьохскатним, ламаної, багатощипцевих.
Можливі найрізноманітніші варіанти поєднання даху будинку з видом отвору, а розміщуватися воно може як на самому даху, так і на фронтоні.
Якщо ви вибрали для свого будинку варіант з плоским дахом, то слід враховувати, що такий пристрій має бути оснащено додатковими жолобами для стоку.
Тому покрівлю потрібно зробити під ухилом приблизно від 5 до 15º.
Варіант чотирикутної форми з двосхилим і односхилим дахом схожий по влаштуванню з вікном з плоским дахом, але кут ухилу скатів повинен складати від 15 º.
На покрівлі приватних будинків і дач часто трапляються трикутні варіанти. Замість бічних стінок у нього скати.
Так можна його монтувати з меншою кількістю стиків, але і світла в приміщення буде потрапляти значно менше.
Дуже цікаво виглядає варіант округлої форми. Воно робить зовнішній вигляд будинку дуже незвичайним.
Найбільш цікавим варіантом як в плані функціональності, так і зовнішнього вигляду, є слухове вікно у вигляді зенітного ліхтаря.
Воно робить будинок візуально легше і легше, а сонця в кімнати пропускає дуже багато.
Мансардне вікно кріпиться також між кроквами. Використовують їх на схилах 15 - 20º. Це перешкода для потоків води, тому пристрій такого варіанту дуже складне.
Виготовлення даного вироби своїми руками практично неможливо, тому краще всього замовити готові дерев'яні або пластикові вікна у фахівців.
Готові вироби від виробників мають спеціальний оклад, який при відкриванні захищає приміщення від попадання води.
Проектування слухового вікна
Перш ніж створити креслення вашого майбутнього слухового вікна, слід ознайомитися з вимогами СНиП. Дотримання СНиП необхідно для пристрою слухового або мансардного вікна своїми руками необхідно.
Дотримуючись вимог СНиП, ви отримаєте надійне і довговічне виріб, з потужними експлуатаційними параметрами.
Основні вимоги СНиП до слухових вікон:
- Установка можлива, тільки якщо дах має кут нахилу від 35º;
- Надбудови потрібно розміщувати на чітко обмеженій відстані від зовнішніх стін;
- За вимогами СНиП стулки повинні бути не менше розміру 0,6 на 0,8 м, тобто розмір отвору повинен становити мінімум 1,2 на 0,8 м .;
- Якщо ви хочете зробити отвір з вальмовой дахом, то він не буде продовжувати стіну будинку.
Що стосується матеріалів, для обшивки використовують мідь, металеві листи, черепицю. Деякі варіанти можуть мати свою покрівлю, виступи, водостічні жолоби.
Якщо в даху зроблений дуже великий отвір, то він може служити балконом.
Виходячи з того, які параметри вашого будинку, залежить і те, який вид слухових вікон ви зможете зробити своїми руками.
Каркас слухового вікна
Коли ви визначили розміри вашого прорізу, слід розробити креслення майбутнього виробу. Він має не тільки виконувати свої функції, а й прикрашати фасад будинку.
Фахівці стверджують, що загальна ширина слухових отворів повинна бути більше половини ширини мансарди.
Після того, як ви склали креслення, можна починати пристрій вироби своїми руками. Виготовлення потрібно починати тоді, коли встановлюється несуча система даху всієї будівлі.
Покрівля отвору має свої власні несучі конструкції і обрешітку, якщо вона двосхилий - то і свій коник. Конструкція слухового отвору схожа на конструкцію даху будинку, тільки мініатюрну.

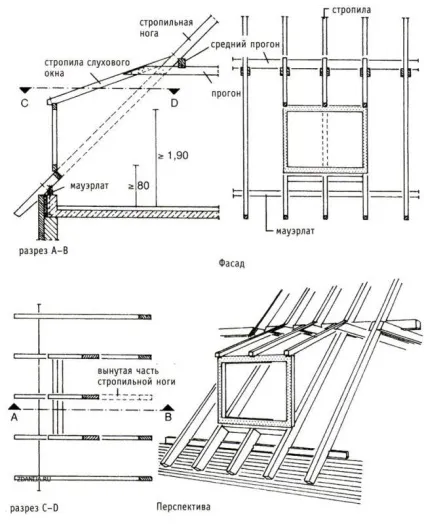

Спочатку виконують фронтони на покрівлі будинку, потім кріплять коньковий брус і крокви. У потрібних місцях роблять прорізи.
Їх захищають дуже міцними кроквами, так як вони будуть нести на собі всю навантаження. Можна використовувати подвійні і навіть потрійні крокви.
Після цього, на крокви, поперек кріплять балки. Нижня балка буде розміщуватися на рівні зовнішньої стіни будівлі. А верхня - як передбачено розмірами майбутнього вікна.

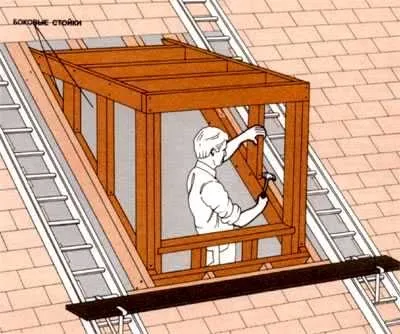

Далі на нижележащую балку кладуть стійки, які зверху з'єднують бруском. Подальше пристрій передбачає зв'язування конструкції з верхньої балкою за допомогою брусів.
Це каркас, який ще не має своєї кроквяної системи.

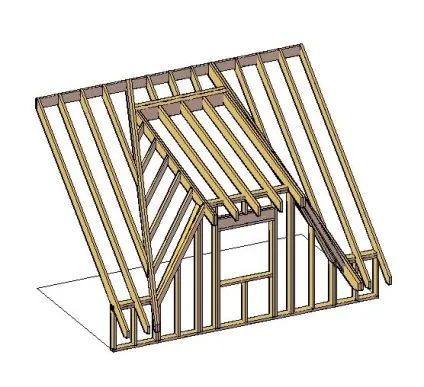

Якщо ви зробили каркас, то далі потрібно зробити його кроквяну систему. Коли ви ставите балки-перемички, то не можна вирубувати в несучих балках основний даху виїмки під них.
Так крокви можуть втратити свою несучу здатність. Кріпити все елементи потрібно на металеві кріплення.
Далі слід перевірити каркас у всіх напрямках, після чого приступають до монтажу конькового бруса і несучої конструкції віконної даху.
Крокви можна вирізати шаблонно, що помітно спростить пристрій отвору.

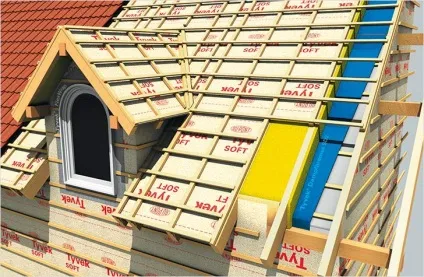

Стінки обшивають матеріалами, стійкими до вологи, а покрівлю роблять разом з монтажем покрівлі всього будинку.
Особливу увагу потрібно приділити ізоляції стиків від вологи, щоб виключити протікання.
Як ізоляційних матеріалів використовують мембрани, герметики з силікону, притискні планки.
Якщо ви хочете зробити мансардне вікно своїми руками, то такий пристрій встановлюють прямо в покрівлі.
Перевага їх в тому, що вони пропускають більше сонячного світла в кімнати, а монтаж відбувається набагато швидше.
Як зробити таке вікно в готовому даху?
Часто у господарів будинків виникає необхідність в установці на горищі слухового вікна.
Переробити її повністю - заняття не з дешевих, в слідстві чого багатьох цікавить, як зробити таке вікно самостійно. Виготовлення такого варіанту зовсім не складне.
Розміщувати слухові вікна краще по центру між несучими балками. Так вікно буде міцніше і стійкіше.
У матеріалі покрівлі вирізається отвір. Після встановлюють раму на несучі крокви.
Кріплять її саморізами, фіксуючи дуже щільно.
Віконний отвір слід ретельно загерметизувати бітумних, силіконовим або акриловим герметиком або паронепроникною стрічкою.
