На самому початку у мене була ідея в якості гусеничного двигуна використовувати частину від звичайної «Бурановские» гусениці (фото 1). Але стару гусеницю від снігохода «Буран» знайти не зміг, нову купувати не став - дорого заради однієї чверті гусениці купувати цілу.
В принципі якщо скидатися на гусеницю від снігохода з друзями які, наприклад, люблять зимову рибалку - то вийде не дорого, тому що з однієї гусениці від Бурана вийде в залежності від конструкції, 3, а то і 4 гусениці для скутера-снігохода. Отже, і вартість поділитися в стільки ж разів.
Довелося звертатися до спеціалізованої фірми і купувати у них гумову гусеницю, та ще й лижу з пластика.
У заздалегідь продуманої і вивіреної конструкції скутера і одночасно снігохода головним було те, що скутер в теплу пору, повинен залишатися скутером і лише взимку ставати додатково снігоходів. Тобто сам процес переробки скутера в снігохід і назад повинен бути дуже простим - зняти лижу і гусениці і поставити колеса назад.
Ні фрезерного, ні токарного верстата у мене немає, тому всі комплектуючі і деталі використовував або готові, магазинні, або ті, що можна зробити своїм і руками звичайними інструментами і інверторним зварювальним апаратом.
У магазині продає снігоходи я купив провідну зірочку знову таки від «Бурана». Також довелося купити колеса від дитячого самоката, і два колеса з підшипниками від садової візки.
Тепер по потужності скутера снігохода.
У трансмісії скутера передавальне відношення передбачає рух по асфальту при швидкості від 40 до 60 кілометрів на годину.
Абсолютно ясно, що при русі по сніговій дорозі навантаження на двигун відразу зростає, і цілком може бути, що його потужності не вистачить. Крім того, «літати» по снігу і ожеледі з такою швидкістю небезпечно. Тому передавальне відношення довелося змінити, замінивши провідне колесо скутера колесом з меншим розміром, від карта.
Щоб внести такі зміни в конструкцію, з непридатного мопедних колісного диска я вирізав барабан (зі шліцами) для ведучого вала. І висвердлив в ньому отвори, які допоможуть закріпити в ньому диск менших розмірів. Підсумок показаний на фото №2.
Проблему зі сповзанням гусениці з колеса і її можливим проскальзиваніем вирішив так: зробив своїми руками зі звичайних пластикових труб для монтажу водопроводу зачепи. У наступній збірці вони будуть заходити в гусениці скутера-снігохода. Їх можна побачити на фото №3.
Так як підібрати покришку з окружністю підходящої до кількості кроків на гусениці дуже важко, довелося зробити наступне.
З металевої смужки зробив якусь подобу бандажа потрібної довжини. Потім зазначив на ньому рівні відстані, відповідні кроку на гусениці і закріпив на них раніше зроблені з пластмасових труб зачепи. Для кріплення зацепов до металу взяв болти М6. (Фото №4). Потім закріпив бандаж на колесі тими ж болтами М6. Результат видно на фото №5.
Таким чином, своїми руками я зробив якусь подобу м'якою зірочки, яка буде провідною для зірочки саморобного-скутера снігохода.
Як веденої зірочки була зроблена наступна конструкція - провідна зірочка від Бурана була за допомогою болтів M8 скріплена з оснащеними підшипниками колесами від садової візки, про які я згадував вище. Як вісь задіяв шпильку з різьбленням M10 / Конструкцію можна подивитися на фото №10.
Рама скутера снігохода.
Раму зробив їх металевих труб і куточків (Фото №7)
Рама робиться з довільними розмірами - все залежить від того якої довжини і ширини обрана Вами гусениця і яких розмірів Ваш скутер.
Як я вже згадував вище, пластикову лижу для зимового скутера довелося купити - робити її своїми руками відняло б занадто багато часу і сил, а коштує вона недорого. В принципі при бажанні можна обійтися, звичайно, і без її покупки а просто зробити своїми руками дерев'яну, причому обов'язково коштувати оснастити її коником з металу, щоб скутер, рухаючись по снігу, був краще управляємо.
Лижу прикріпив до вилки мопеда за допомогою саморобної стійки (фото 17-18), для більшої безпеки ліва і права сторона вилки працюють незалежно (тобто мають два ступені свободи руху). При такій конструкції наш саморобний снігохід може повертати в будь-яку сторону і лижа НЕ буде підніматися, а залишиться всією площиною на поверхні снігу.
Корпус скутера із пластику на морозі стає дуже крихким, до того ж його конструкція оснащена кишенями, в які набивається сніг, що сприяє збільшенню ваги скутера снігохода, а значить і падіння потужності при русі.
Для зими кожух зробив мінімальний. Розташовуватися він буде тільки над гусеницею, зате потрібна велика майданчик для того щоб було куди поставити ноги в габаритної зимового взуття, ну і для прикраси захотілося зробити щиток для установки його на вилку снігохода, який легко обладнується лобовим склом для пересування на далеку відстань або в вітер і сніг.
В принципі зробити своїми руками кожух для установки на гусеницю не так і складно, головне зробити шаблон для склопластику (матрицю).
Для цього з полікарбонату, який все частіше використовують для теплиць. або оргскла або т.п. матеріалів (аби вони були порівнянних розмірів) вирізаємо спочатку боковину (Фото №19)
Перевертаємо її і укладаємо на великий лист - він буде стінкою шаблону. Після чого термоклеем по периметру бокової стінки закріплюємо куточки з пластмаси.
Слідом нам знадобиться смуга з гнучкого пластику. Розмірами вона повинна відповідати розмірам виготовляється кожуха.
Тепер приступаємо до складання шаблону (матриці), для чого клеєм закріплюємо панель, днище і підготовлену боковину. Стики закладаємо за допомогою пластиліну. Шаблону для виготовлення кожуха готовий.
Тепер наріжте склотканина, і, промащуючи шматки склотканини епоксидкой накладайте на шаблон.
Через 24 години розберіть шаблон, зріжте зайвий склопластик, пофарбуйте його і кожух для саморобного скутера-снігохода готовий.
Точно також зроблена і майданчик для ніг, за одним винятком - в епоксидку додав серебрянки для декоративних цілей.

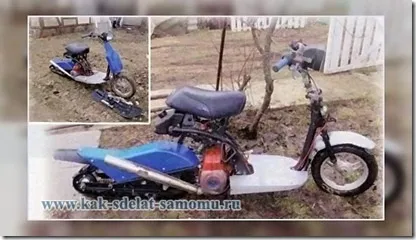

Основна робота зроблена - залишається тільки зібрати все воєдино і саморобний скутер-снігохід зроблений своїми руками готовий.
Скутер снігохід своїм руками - фото до статті
Зрозуміло, для їзди по дуже глибокому снігу наш саморобний снігохід скутер непридатний, потужність і ширина гусениці в ньому все ж не та - вона буде «закопуватися» - врахуйте це, якщо будете збирати своїми руками свій же власний варіант снігохода-скутера.
Але по дорозі або по снігу з глибиною до 15 сантиметрів, такий саморобний «зимовий» скутер йде дуже впевнено і навіть може буксирувати за собою невеликий вантаж.
Навесні ж з снігохода переробленого з скутера легко зробити всюдихід, для чого зніміть лижу і поставте колесо.
