Скребковий конвеєр, принцип роботи, типи конвеєрів, конструкція, монтаж і сфера застосування - на

Скребкові конвеєри широко поширені в багатьох галузях економіки, особливо у вугільній промисловості.

Принцип роботи цих транспортерів полягає в переміщенні вантажу скребками в нерухомому жолобі, по якому рухається робочий приводний орган із закріпленими на ньому шкребками.

Скребкові конвеєри застосовуються в тих випадках, коли переміщаються кускові вантажі, зернисті і пилоподібні. Ці конвеєри за принципом переміщення вантажу і конструктивним відмінностям діляться на два типи.

До першого типу можна віднести власне скребкові конвеєри, які ще називаються конвеєрами з високими скребками:

При використанні таких конвеєрів (Рис.1) сипучий або кусковий вантаж завантажується через завантажувальну воронку в жолоб. Робочим органом зазвичай є нижня частина приводу, в деяких випадках - верхня, іноді обидві відразу. В обов'язковому порядку жолоб повинен мати контур перетину такий же, як конфігурація скребків - прямокутний, напівкруглий, трапецеїдальний. Скребки застосовуються штамповані або литі, а жолоби виготовляють з металу.

Скребковий конвеєр в порівнянні з пластинчастими має меншу вагу, його можна завантажувати і розвантажувати в будь-якому місці, де прокладений жолоб конвеєра. Швидкість транспортування вантажу скребковим конвеєром від 0,5 до 1,0 м / сек, пропускна здатність від 50 до 350 т / год. Такі конвеєри, як правило, застосовують при необхідності переміщати вантаж на відстань до 100 м.

До другого типу (Рис.2) відносяться конвеєри, що працюють за принципом суцільного волочіння, або, як їх ще називають, конвеєри з занурюваними скребками. У них вантаж пересувається безперервним потоком, а не порційно ланцюжком скребків, що заповнюють частину перетину жолоба.

Конвеєри з зануреними скребками дуже зручні на транспортуванні пилоподібних, порошкоподібних, зернистих і мелкокусковие (максимальний розмір шматка до 15 мм) насипних вантажах.

При використанні конвеєрів з зануреними скребками транспортування вантажу забезпечується тим, що виникає опір проходить шкребка крізь сипучий вантаж, що заповнює жолоб з гладкими стінками, буде вищою сили тертя вантажу об стінки і дно жолоба.

Скребковими конвеєрами з зануреними скребками краще користуватися там, де необхідна транспортування вантажів, які, не схильні до подрібнення або такі, коли їх подрібнення і дроблення не знижують їх якість. Якщо конвеєром з зануреними скребками переміщається кусковий вантаж, то ці шматки повинні бути малої міцності, так як міцні шматки можуть потрапляти між скребком і жолобом заклініваться, створюючи високий опір.

Є ще один вид скребкових конвеєрів - це скребкові ланцюгові конвеєри. Відмінною рисою таких конвеєрів є те, що тягове зусилля в них створюється однією або двома ланцюгами.

У цих конвеєрів герметичні короба, найчастіше їх використовують харчова, хімічна, целюлозно-паперова, деревообробна, металургійна промисловості, в ливарному виробництві та у виробництві будівельних матеріалів, ними користуються енергетика, залізничний та водний транспорт.

Конвеєри такого типу використовують при переміщенні сипучих матеріалів в закритих, пилонепроникних приміщеннях. Тяговим органом в цих конвеєрах є ланцюг або два ланцюги зі шкребками. На конвеєрі можна виробляти комплектацію різними ланцюгами з урахуванням характеру вантажу, який і розрахункового тягового зусилля.

Ланцюги використовуються різної конструкції - це може бути пластинчастий ланцюг (витримує випробування на розрив до 90 тонн), кована вильчатая ланцюг і круглозвенная. У серійному виробництві випускаються для таких конвеєрів скребки двох видів: зі сталі з полімерними накладками і зі сталі, з додатковими накладками, для виготовлення яких використовується зносостійка жароміцний сталь.

Для полімерних скребків використовують найчастіше капролон або фторопласт товщиною від 6 до 10 мм. Це, мабуть, самі стійкі матеріали, вони не піддаються стирання і стійки до хімічно активних речовин.

Як приклад можна привести скребковий конвеєр сп 202. який застосовують в шахтах, доставляючи вугілля, гірську масу і інші матеріали з ділянок гірничих виробок при грузопотоке до 250т / ч, з очисних вибоїв, де проводяться роботи по комбайнового широкозахватної або буропідривний виїмці, коли пласти досягають потужність не менше 0,8 м.

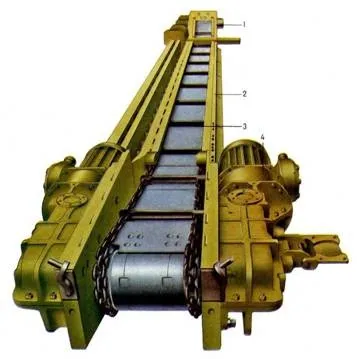

Рис.3 Скребковий конвеєр сп 202

Розглядаючи пристрій скребкового конвеєра, слід зазначити, що воно першій-ліпшій нагоді передбачає використання закритих металевих коробів прямокутного перетину, з максимальним використанням типових вузлів, що дозволяють вільно рухатися замкненого кола, або іншому робочому органу, оснащеному скребками. У комплекті скребкового конвеєра повинні бути включені розвантажувальні, приводні і натяжні секції.

Привід монтується на самостійної рамі, його можна встановлювати і зліва, і справа по напряму руху вантажу. Завантажується конвеєр через завантажувальні бункера, які можна розташувати по довжині жолоба там, де це необхідно під час експлуатації.

Розвантажуються конвеєри з використанням постійно відкритого отвори в приводний секції.
