Вага опор ліній електропередач, характеристики

У схемах ПЛ застосовують такі марки опор ЛЕП:

1) проміжні, що встановлюються на прямих ділянках траси ВЛ. Ці елементи в нормальних режимах роботи не повинні сприймати зусиль, спрямованих уздовж ПЛ;

2) анкерні, що встановлюються для обмеження анкерного прольоту, а також в місцях зміни числа, марок і перетинів проводів ПЛ. Ці опори повинні сприймати в нормальних режимах роботи зусилля від різниці тяжіння проводів, спрямовані вздовж ПЛ;

3) кутові, що встановлюються в місцях зміни напрямку траси ПЛ. Ці конструкції при нормальних режимах роботи повинні сприймати результуючу навантаження від натягу проводів суміжних прогонів. Кутові опори можуть бути проміжними і анкерного типу;

4) кінцеві, що встановлюються на початку і кінці ПЛ, а також в місцях, що обмежують кабельні вставки. Вони є опорами анкерного типу і повинні сприймати в нормальних режимах роботи ПЛ одностороннє тяжіння всіх проводів.

За монтажними схемами ЛЕП можна визначити висоту опор ПЛ, габарити траверс і дізнатися які найвищі опори ЛЕП бувають.

Скільки важить опора ЛЕП? Це питання виникає у замовників опори ЛЕП. монтажників ліній електропередач, які повинні знати яку вагу у опори ЛЕП, габарити по висоті, щоб правильно вибрати кран для підйому конструкції і схему монтажу ЛЕП. Наводимо нижче таблиці ваги опор П (маркіковка П - проміжні) і ваги опор У (маркірвка У - кутові) для ПЛ 35 - 500 кВ. Вагові характеристики опор ЛЕП - маса металевої конструкції, представлені для оцинкованого покриття і чорного металу (лак БТ). Характерно, що вага оцинкованої опори ЛЕП 35кВ, 110кВ, 220кВ, 330кВ більше на 4-5% пофарбованої металоконструкції. Використання того чи іншого виду опор ЛЕП залежить як від характеристик майбутньої лінії електропередачі, які закладає проектувальник ЛЕП. Марки елементів опор повітряних ліній і тип покриття металоконструкцій визначають у проекті ЛЕП.

Маркування опор ЛЕП по ГОСТ

Цифри в позначенні опор 35, 110, 220, 330 - напруга ЛЕП в кВ

Цифра в марці опори ЛЕП після значення напруги: 1 - одноланцюгова, 2 - двухцепна, 3 - трехцепная.

Індекс Т в класифікації - наявність тросостойки.

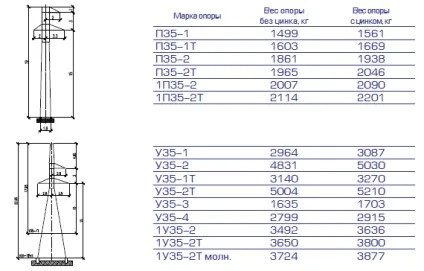

Маркування ЛЕП 35 кВ
