Сяючі кросівки своїми руками firewalker led sneakers

Можливість купити світяться кросівки представлена ​​сьогодні в асортименті багатьох виробників - від невеликих до великих компаній: Nike, Skechers, Reebok і інших. Найчастіше це кросівки зі світиться підошвою, в якості додаткових елементів оформлення можуть також використовуватися підсвічування емблеми, інших деталей - як у моделі Nike Air Mag. шнурки, оброблені спеціальною речовиною і теж світяться в темряві.
Однак не завжди бажане поєднується з дійсним: при бажанні замовити кросівки зі світиться підошвою в магазині може не виявитися потрібного розміру, фасону, або ціна просто буде завищена до «захмарних вершин».

Втім, вихід є. При наявності елементарних знань електротехніки, «рівних рук», терпіння і щодо невеликої суми коштів зробити світяться кросівки можна і самостійно, в домашніх умовах - з уже наявною пари взуття.
Це може бути елементарна підсвічування з використанням електролюмінесцентний провід - вона хороша для оформлення окремих зовнішніх деталей. Але набагато цікавіше виглядає повна підсвічування підошви: кольорова, та ще й миготлива на ходу. Вірніше, що світиться лише тоді, коли тиск ноги виявляється лише на певну частину - наприклад, в області підошви, та ще й з різною інтенсивністю.

Керівництво по створенню останньої ми сьогодні і представимо - використавши для цього «рецепт» від групи молодих американських винахідників, викладений ними на ресурсі Learn.Adafruit.
Отже, що знадобиться для «перетворення» звичайних кросівок в взуття зі світиться підошвою?

1. Зрозуміло, самі кросівки: це повинна бути модель з високим верхом. добре сидить по нозі, бажано нова пара - адже ви напевно захочете носити світяться кросівки якомога довше))

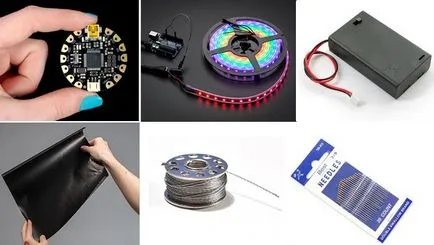

2. Далі відзначимо найдорожчі компоненти, які пропонують використовувати хлопці з Learn.Adafruit.
У їх число ввійшла Arduino-сумісна електронна платформа FLORA, створена на базі 8-бітного мікроконтролера Atmega32u4 і наділена вбудованою підтримкою інтерфейсу USB. Саме вона буде відповідати за світлові ефекти в системі світяться кросівок. Важить платформа всього 4,4 грама, має розміри менше 4,5 см в діаметрі - і може використовуватися багаторазово (в подальшому - для іншої пари кросівок, наприклад). Зрозуміло, нам знадобиться два таких чіпа - по одному на кожен кросівок.

3. Більш скромні за витратами матеріали:
- чутливий до тиску проводить матеріал Velostat (Linqstat): розміщена в області п'ят гнучка, злегка еластична плівка буде відповідати за реакцію на тиск ноги і передачу сигналу. Ціна в магазині Learn.Adafruit $ 3.95 за лист розміром 28х28 см (вистачить на кілька пар).
- коробочка-тримач для трьох батарейок формату ААА з кнопкою вкл / викл (підсвічування можна буде відключати за бажанням) і з 2-контактним JST роз'ємом;
- проводить нитку з нержавіючої сталі (дуже тонка, що не окислюється дріт - близько 40 см буде достатньо).

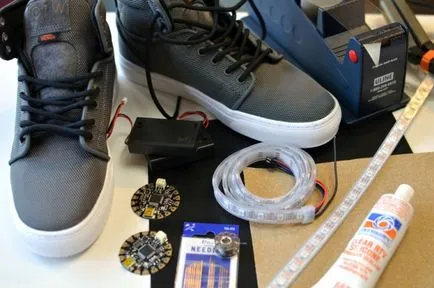

4. З інструментів нам знадобляться:
- велика голка для шиття;
- дрібна наждачний папір;
- ізоляційна стрічка;
- суперклей за закріплення світиться стрічки на підошві та інших деталей;
- маркер для розмітки
- звичайний скотч.

Бажання зробити світяться кросівки самостійно ще не пропало і Ви приготували все необхідне? В такому випадку можна переходити до процесу! Аби не заглиблюватися в деталі, його можна охарактеризувати кількома реченнями:

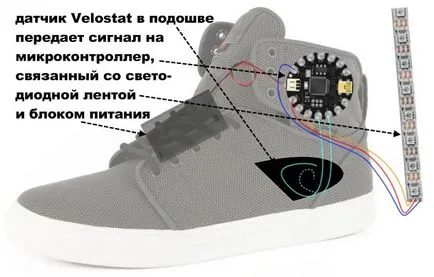

Вирізані під розмір шматки плівки Velostat із закріпленою в них провідної ниткою розміщуються в області п'яти кожного кросівка, під устілкою. Вони реагують тиск ноги і при роботі системи передають сигнал на закріплений збоку мікроконтролер FLORA (при бажанні його можна «замаскувати» аплікацією з тканини відповідного кольору).
У свою чергу, мікроконтролер подає сигнал на світлодіодну стрічку, акуратно приклеєну по боковому обода підошви. Система живиться від трьох батарейок ААА, коробочку з якими можна закріпити на «язичках» світяться кросівок - в передній їх частині, під шнурівкою.
Детально, по пунктах, процедура створення описана на сторінці learn.adafruit.com/firewalker-led-sneakers (колонка зліва).

При бажанні можна зібрати і більш економічний варіант системи для світних кросівок - виключивши використання мікроконтролера і зробивши підсвічування постійної, з можливістю включення / відключення на контейнері з батарейками. Зрозуміло, певний шарм при відсутності світлових ефектів миготіння, а також зміни потужності світіння зникне - зате значна частина суми (приблизно половина) буде зекономлена.
І, нарешті, останній варіант - «не морочитися» і купити готові кросівки зі світиться підошвою. Ніякого ексклюзиву, економія часу і нервів))

За матеріалами: learn.adafruit.com/firewalker-led-sneakers
