системи рекуперації

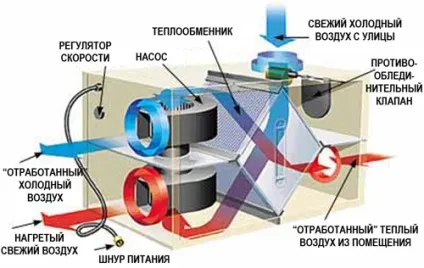

Система вентиляції з рекуперацією тепла дозволяє забезпечити приміщення чистим повітрям з комфортною температурою, зменшуючи тим самим навантаження на системи опалення. Конструкція установки представлена на малюнку нижче:

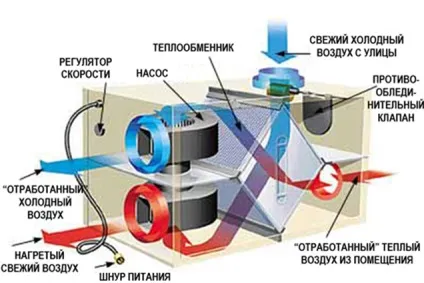

Робота установки реалізується в такий спосіб: «відпрацьований» тепле повітря з приміщення за системою повітропроводів потрапляє в теплообмінник, в якому нагріває свіже холодне повітря з вулиці, що надходить далі вже з більш комфортною температурою в приміщення. Показана на малюнку система є активною, так як в роботі рекуператора використовується насос і теплообмінник. Також існує пасивна система вентиляції з рекуперацією тепла, що використовує природні струми теплого і холодного повітря. Для цього в грунті прокладається система повітроводів, що має вихід «на повітря». Оскільки температура грунту не змінюється протягом року, а температура «на вулиці» коливається від негативних до позитивних значень, створюється різниця температур. Взимку холодне повітря, проникаючи в систему вентиляції, нагрівається, проходячи по підземних воздуховодам і обмінюючись теплом в теплообміннику з зустрічним «відпрацьованим» повітрям. Влітку температура повітря з вулиці вище температури землі, і чистий тепле повітря, проходячи через теплообмінник і систему підземних повітропроводів, охолоджується, і в приміщення надходить чисте прохолодне повітря.
Додатковий нагрів повітря здійснюється за допомогою обраної системи опалення - теплового насоса, сонячного колектора, термовіхревой установки або інших нагрівачів. Система вимагає спеціальних планувальних і інженерних рішень, тому може бути інтегрована в систему теплопостачання тільки на стадії проектування і подальшого будівництва нульового або енергоефективного будинку.
Система рекуперації - один з ключових енергозберігаючих елементів нульового будинку і її впровадження дозволяє істотно підвищити якість повітря за санітарними показниками та показниками вологості.
повітряні рекуператори
Тепле повітря, що видаляється з приміщення, в теплообміннику віддає більшу частину свого тепла холодному повітрю приточування. Завдяки цьому процесу на вулицю виходить остиглий повітря, а в приміщення потрапляє свіжий нагріте повітря.
Нарешті і в Україні настав адекватне розуміння того, що в кожному будинку і будову повинна бути система припливно-витяжної вентиляції. Ось тільки як вона буде виглядати - питання скоріше фінансовий, ніж технологічний. Дуже популярний вид вентиляції - механічна витяжка та природний приплив. Даний спосіб досить економічний і на етапі будівництва дозволяє економити виділені кошти. Але що виходить в подальшому? Витяжна вентиляція створює в приміщеннях розрядження повітря і через щілини, дверні прорізи, віконні рами зразка 60х - 80х років, і інші нещільності, холодне повітря з вулиці проникає в приміщення. А це повітря необхідно підігріти. Але оскільки вУкаіни опалювальний період займає 2/3 від всього року в цілому, доводиться витрачати значну енергію на нагрівання припливного повітря до кімнатної температури. До того ж таким вентиляційним системам властиві такі недоліки, як проникнення брудного вуличного повітря, протяг, відсутність можливості контролю кількості припливного повітря (незбалансована вентиляція).
В даний час ціни на енергоносії піднімаються і перед нами постають питання: Як, де і на чому економити? Навіщо я грію повітря за свої кровні гроші, а він через кілька хвилин вилітає в трубу?

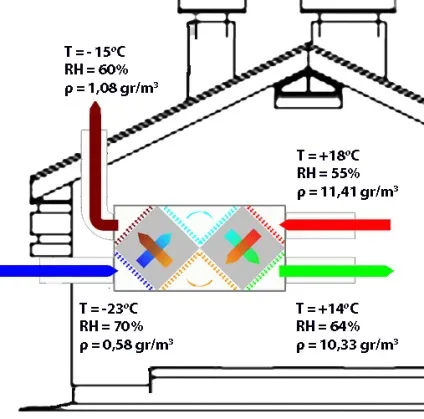

Принцип рекуперації простий: так як витяжна вентиляція викидає на вулицю тепле повітря, ми можемо нагрівати їм холодний припливне повітря. Витяжної повітря, що видаляється з приміщення проходить через спеціальну теплообмінну касету, в якій він нагріває, охолоджені припливним повітрям, стінки теплообменніка.Стоіт помітити, що припливний і витяжний потоки не змішуються, а лише передають або забирають тепло від стінок теплообмінника.
Теплий витягує повітря нагріває поверхню щілин і обігріває холодне повітря, що проходить через сусідні щілини. При цьому важливо розуміти, що рекуператор не поєднує витягати і припливне повітря, а просто передає тепло від одного до іншого. З головною проблемою рекуператорів - обмерзання - справляються, перекриваючи забір повітря з вулиці і обігріваючи теплим витягає повітря рекуператор.
Питання відповідь

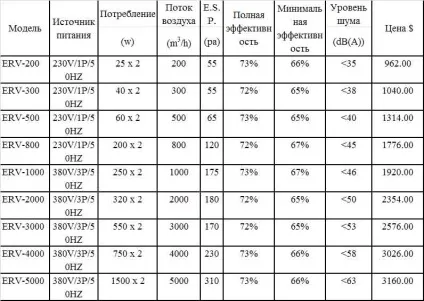

- Яка продуктивність пропонованих пристроїв?
Продуктивність пристрою повинна бути достатньою щоб забезпечити обмін повітря 1 - 2 рази / год в приміщенні, або не менше 36 м3 / год на одну людину. - Яке опір повітря долає пристрій, працюючи з даною продуктивністю?
Опір повітря вентиляційної системи індивідуального будинку становить близько 150 - 250 Па. За графіком залежності продуктивності і опору фахівець з вентиляції підбере відповідне Вам, пристрій. - Яке максимальне споживання ел. енергії пристроєм?
Можна порахувати, скільки буде коштувати його експлуатація в зимовий період з максимальною продуктивністю. Кожен виробник підраховує споживання ел.енергії своїх пристроїв при зовнішній температурі -23oС і в приміщенні + 18oС, при максимальних, середніх і мінімальних обертах вентилятора. У переважній більшості випадків, при ефективності рекуперації до 75%, електричний нагрівач припливно-витяжної установки, починає працювати, як тільки температура зовнішнього повітря, опуститься нижче 0oС

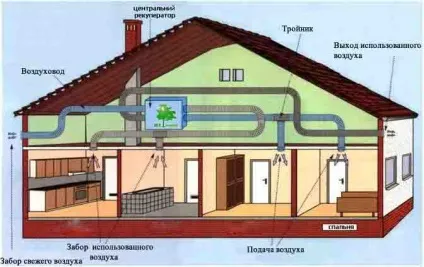

Функціональна схема вентиляції будинку з рекуператором
Рекуперація та вентиляція
Рекуперація (від лат. Recuperatio - зворотне отримання, повернення), повернення частини матеріалу або енергії, що витрачаються при проведенні того чи іншого технологічного процесу, для повторного використання в тому ж процесі.
Одним з достоїнств застосування рекуператорів - є енергозбереження, і як наслідок зменшення (іноді значне) енерго-витрат. Незважаючи на необхідність початкових вкладень окупається використання рекуператорів досить швидко.
Що таке рекуперація тепла? Рекуперація тепла (зворотне отримання, повернення тепла) - це процес теплообміну, при якому тепло забирається від повітря, що видаляється і передається свіжому нагнітається повітря. Рекуперація застосовується з використанням спеціальних установок витяжки та кондиціонерів з наявністю в них рекупераціонного теплообмінника. Рекуперація проходить в теплообміннику таким чином, що викидається і свіже повітря абсолютно відділені один від одного, щоб не відбулося їх змішування.
У разі охолодження приміщень рекуперация використовується так само, можна використовувати теплообмінники для рекуперації холоду. При цьому подводимую повітрю передається холод від відведеного повітря.
Важливою характеристикою рекуператорів є Коефіцієнт ефективності рекуперації.
Коефіцієнт ефективності рекуперації тепла виражає відношення між максимально можливим отриманим теплом і теплом, отриманим в дійсності. Теоретично ефективність може змінюватися в межах від 30 до 90%. Ця характеристика залежить від вартості, виробника і типу рекуператора.
Приклад пластинчастого рекуператора. Рекуперація дозволяє нагрівати вступник повітря теплом від повітря, що викидається.
герметичне будівництво
Герметичність: холодне повітря залишається зовні, теплий - всередині.
Будинок стоїть довше, клімат залишається здоровим. Внутрішня оболонка обігріваються запобігає осіданню виходить з повітрям волога в конструкції.
В активному будинку також по ще однієї важливої причини відсутні "дихаючі стіни": контрольоване провітрювання приміщень через повітряні канали і теплообмінник функціонує як "опалення".
Повітронепроникна оболонка будівлі
Найчастіше в активному будинку відповідальність за воздухонепроницаемость покладається на ізоляційну оболонку. Це не вірно. Також як і не існує непроникною плівки всередині приміщення. Проектувальники вирішують, який елемент конструкції буде забезпечувати герметичність (внутрішня штукатурка або бетонну підлогу).
Наскільки герметичний Активний будинок, можна перевірити за допомогою тесту Blower Door Test.
Унікально: тепле повітря з вулиці
При згадці свіжого повітря ми думаємо про прохолодному незастосовні повітрі в ясний зимовий день. Тепле повітря навіває думки про вологому повітрі сауни. Раціональне використання теплого повітря може бути реалізовано за допомогою контрольованої вентиляції і систем рекуперації.
В процесі рекуперації відбувається теплообмін між теплим витягати викидається повітрям (він віддає тепло) і холодним свіжим нагнітається повітрям (він забирає тепло). При цьому тепле і холодне повітря абсолютно ізольовані один від одного в рекупераційних теплообміннику, що запобігає їх змішування.
- Відповідний нормам гігієни коефіцієнт надлишку повітря, навіть при закритих вікнах і безвітряної погоди
- Шкідливі речовини, волога і CO2 виводяться назовні
- Чудова якість повітря за рахунок фільтра: пилок і вуличний пил залишаються зовні
- Запахи з кухні і ванній не поширюються по всьому будинку
- Звукоізоляція навіть при закритих вікнах
- Освіта пошкоджень від цвілі і вологи просто виключені за рахунок самого виконання конструкції.
Технічні характеристики

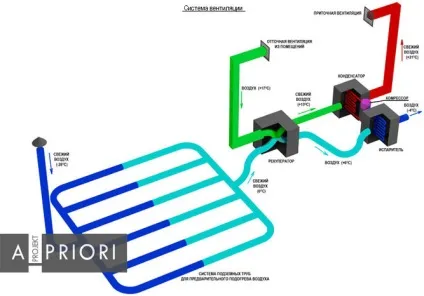

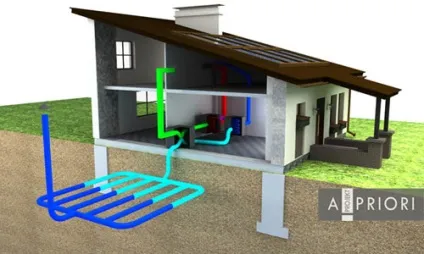

У серці пристрою розташований енергоефективний двигун, який закачує повітря з окремих кімнат за допомогою теплообмінника. Так зване схрещення потоків припливного і відпрацьованого повітря, при якому відбувається зміна потоків. При цьому повітря не змішується. У регенерованому теплі міститься в 15 разів більше енергії ніж потрібно двигуну. Найчастіше канал свіжого повітря підключений до підземного теплообміннику: підземна трубчаста система, яка охолоджує повітря влітку і нагріває взимку.
Переваги регенерації тепла
- зниження витрати енергії, що йде на нагрів, і, отже, скорочення витрат на опалення;
- можливість вибору генератора тепла мінімальній потужності, а поверхонь нагріву, трубопровідної мережі - менших розмірів;
- можливість зниження влітку кількості енергії, що йде на охолодження, що дозволяє використовувати охолоджуючі установки меншої потужності, що, в свою чергу, дає скорочення вартості цих установок і витрат на їх експлуатацію;
- значне поліпшення якості повітря приміщення за рахунок збільшення норми свіжого повітря на людину в годину;
При необхідності знизити температуру в приміщенні, рекупераційних теплообмінник можна використовувати навпаки, тобто передавати холод від відведеного повітря.
Коефіцієнт ефективності рекуперації тепла виражає відношення між максимально можливим отриманим теплом і теплом, отриманим в дійсності. Теоретично ефективність може змінюватися в межах від 30 до 99%. Ця характеристика залежить від вартості, виробника і типу рекуператора.
Типологія рекуператорів:
1. У рекуператорах пластинчастого типу є цілий ряд пластин, по обидва боки яких проходять видаляється і припливне повітря. Конденсат, що утворюється виводиться через спеціальні відводи. Випадає конденсат створює небезпеку утворення льоду в холодну пору року. Ефективність пластинчатих рекуператорів висока (50-80%), що робить їх досить дешевими і в силу цього - досить поширеними на малих підприємствах, в невеликих будинках, котеджах, магазинах.
2. У рекуператорах роторного типу тепло передається обертовим між що видаляється і припливним каналами ротором. Відкрита система підвищує небезпеку переміщення бруду і запахів з повітря, що видаляється в припливне, але деякі виробники кажуть, що їх продукція виключає таке змішування. Швидкість обертання ротора визначає рівень рекуперації тепла. Роторні рекуператори найбільш ефективні (75-90%), і тому коштують дорожче інших. Сфера їх застосування - великі промислові підприємства, цеху, великі будівлі.
3. У рекуператорах з проміжним теплоносієм присутні два теплообмінника, між якими циркулює теплоносій (вода або водно-гліколіевий розчин), який нагрівається повітрям, що видаляється в одному каналі, після чого передає тепло повітрю приточування в іншому каналі. Замкнута система виключає небезпеку передачі забруднень з повітря, що видаляється в припливне, тому використовуються в разі забруднення або токсичності, що видаляється. Передача тепла визначається зміною швидкості циркуляції теплоносія. Ефективність цих рекуператорів низька (45-60%).
4. У рекуператорах камерного типу заслінка ділить камеру навпіл. Спочатку видаляється повітря нагріває одну половину камери, після чого заслінка змінює напрям повітряного потоку - і припливне повітря нагрівається від нагрітих стінок камери. Це рекуператор відкритого типу, з високою ефективністю (70-80%).
5. Рекуператор типу "Теплові труби" являє собою закриту систему трубок. Поміщений в них фреон випаровується в процесі нагрівання повітрям, що видаляється. Припливне повітря проходить уздовж трубок, після чого виник конденсат знову перетворюється в рідину. Такому рекуператору властива низька ефективність (50-70%).
