Системи і коробки зрівнювання потенціалів (суп, куп), енергозбереження
Для правильного розуміння самого процесу, необхідно розуміти, про що піде мова. Зрівнювання потенціалів - це таке зниження будь різниці потенціалів між усіма предметами мають можливістю одночасного дотику людиною.
Тобто більш доступною мовою, за допомогою системи зрівнювання потенціалів створюється безпечне середовище для людини. І все провідні частини обладнання або будівельних конструкцій з'єднуються для цього між собою.
Існують так само частини, які не можуть, дбати про безпеку загального потенціалу або не можуть бути включені в загальну систему зрівнювання. Тоді вони відокремлюються від інших предметів. Щоб до них не було можливості торкатися одночасно. (Рис.1)
Мал. 1. Різниця потенціалів
Попросту кажучи - якщо відбувається пробій в електричних мережах, то всі частини загальної системи, повинні отримати загальну напругу. Якщо ж цього не станеться і людина візьметься за два предмета володіють різними потенціалами, то тіло стане провідником між цими двома предметами. Що призведе до трагічних наслідків.
Для повного розуміння потрібно розглянути зрівнювання потенціалів дохідливо. Слід більш приблизно підійти до цього питання. Для цього слід взяти будь-який електричний провідник - в даному випадку провід. Так само слід згадати поняття про електричному струмі.
Під час нормальної роботи (спокійного стану) кожен провідник має повністю рівномірним розподілом своїх електронів. Цим правилом схильні як негативні, так і позитивно заряджені частинки в структурі.
Але все змінюється, якщо провідник приєднується до пристрою, у якого відбувається створення на одному з полюсів надлишок їх, а на іншому їх недолік. Після приєднання все електрони самого провідника почнуть своє спрямоване руху. Його метою буде вирівнювання нестачі і надлишку. Тобто все буде прагнути знову повернутися в нормальне (спокійне) стан.
Це спрямоване рух всіх електронів і буде електричним струмом. А створення на полюсах провідника надлишку або навпаки нестачі електронів буде вважатися позитивним або негативним потенціалом (електричним).
Саме така різниця, яка знаходитися на полюсах і призводить до того, що з'являється електричний струм. При незмінній різниці між потенціалами і рівномірному рух електронів в заданому напрямок струм називається - постійним. Але у випадку якщо негативний і позитивний потенціал змінюються між собою розташуванням, то такий струм буде - змінним. Зазвичай в мережах, які використовуються повсюдно, ток змінюється приблизно, п'ятдесят разів в секунду. Таким чином, і створюється змінний струм з частотою п'ятдесят Герц.
Розібравшись з електричним струмом, можна краще зрозуміти, в чому полягає зрівнювання потенціалів.
Ставати зрозуміло, що в нормально режимі ток переміщається від одного електричного потенціалу до іншого зі змінною напрямки п'ятдесят разів за секунду. У квартирі знаходитися маса металевих виробів, по яким в нормальному стані не повинен протікати струм. І їх електричний потенціал умовно дорівнює - нулю.
В принципі такими провідниками в квартирі служить маса предметів. Це і арматура в стінах, труби в системах опалення та водопостачання. Самі прилади, які споживають електроенергію, так само забезпечені металевими корпусами.
У якийсь момент десь відбувається потрапляння струму на батареї опалення. Так як вони взаємопов'язані по всьому будинку, то відповідно у них відбувається зміна електричного потенціалу.
У цей момент можуть трапитися такі ситуації.
- Покриття, з якого зроблена підлога в приміщення, в якому знаходиться людина не проводить електричний струм. В такому випадку пошкодження людини струмом не станеться.
- На обличчі знаходяться в такому приміщення надіта взуття.
- Пол заземлений. В такому випадку відбудеться удар електричним струмом. У такому випадки необхідно використовувати ПЗВ.
- Пол не є провідником. При цьому людина одномоментно стосується і батареї, яка в даний момент знаходитися під напругою і будь-який поруч проходить металевої труби або предмета. В такому випадку, у цих двох предметів спостерігається різниця потенціалів. Провідником для зрівнювання починає служити тіло людини. Пошкодження від електричного струму, буде аж до смертельного.

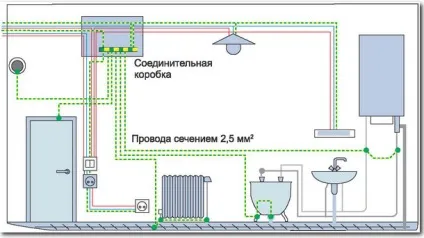

Саме від такої поразки і потрібно виробляти захист системи за допомогою зрівнювання потенціалів. (Рис. 2)
Мал. 2. Система зрівнювання потенціалів
Для цього потрібно з'єднати всі наявні конструкції з металу, які не перебувають постійно під напругою. Тоді при попаданні напруга на них, всі вони будуть під однаковим потенціалом. При такому влаштуванні, навіть при виході на металеві частини 220 вольт - ураження електричним струмом не станеться. У такому випадку людина повинна обов'язково перебувати на ізольованій поверхні.
Необхідно знати! При монтуванні СУП, важливою умовою буде знати - яка система заземлення існує в будинку. При системі TN-C - систему зрівнювання потенціалів необхідно проводити в кожній квартирі. Інакше при влаштуванні СУП тільки в одній квартирі - сусіди будуть схильні до небезпеки!
Система зрівнювання потенціалів (СУП)
З'єднання всіх перераховуються елементів буде називатися - головною системою зрівнювання потенціалів. Їх з'єднання відбувається на вході в будівлю. Всі роботи проводяться в ВРУ або при необхідності недалеко від нього. Заводитися все в КУП (рис. 3)
Мал. 3. Система зрівнювання потенціалів з відведенням на КУП
Отже, з'єднують наступні:
- захисний провідник PE або PEN (магістральний);
- провідник заземлення - магістральний;
- всі труби, які стосуються комунікацій - в будівлі і між;
- будь-які металеві частини конструкції;
Всі з'єднання відбуваються на спеціальній для цього встановлюється - головної заземлювальної шини. Так само може використовуватися затиск.
Система додаткового зрівнювання потенціалів (ДУП)
Дана система служить для об'єднання всіх об'єктів, які доступні для дотику. А так же провідники (захисні) обладнання, в тому числі і розетки оснащені штепселями.
Така система створюється в зонах, в яких спостерігається небезпечна навколишнє середовище.

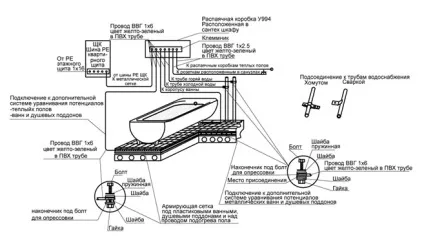

Обов'язкова така система для приміщень підвищеної вологості - в частотності ванних кімнат. Але часто спостерігається ситуація відсутність в системі техніки з нульовим захисним провідником, який підключений. Тоді саме підключення здійснюється до провідника PE за допомогою затиску при вході. (Рис. 4)
Мал. 4. Система ДУП у ванній кімнаті
Пристрій ДУП з використанням КУП
Для пристрою у ванній чи іншій кімнаті системи додаткового зрівнювання потенціалів потрібно провести установку пластикової електромонтажної розподільної коробки оснащеної клемниками.
Така коробка називаєте - коробка зрівнювання потенціалів (КУП або при додатковому КДУП). (Рис. 5)
Від шини з позначенням PE прокладається провідник - мідний дріт. Він заводитися в коробки зрівнювання потенціалів. При влаштуванні ДУП, від коробки КДУП з'єднуються всі, що потрібно додатково зрівнювати.
Слід уважно поставитися до цього питання. Інакше при неправильному пристрої можливі небажані наслідки.
Існують наступні нормативні і правові акти, на які слід спиратися в такому випадку:
- ГОСТ Р. 50571.1-93 Електроустановки будівель. Основні положення;
- ГОСТ Р. 50571.2-94 Електроустановки будівель. Основні характеристики;
- ГОСТ 13109-97 Електрична енергія. Сумісність технічних засобів електромагнітна. Норми якості електричної енергії в системах електропостачання загального призначення;
- Правила улаштування електроустановок (ПУЕ видання 7). Пункти: 1.782; 1.7.83; 1.7.87; 1.7.88.
