Система вентиляції як розрахувати потужність витяжного вентилятора
- Витяжна вентиляція на кухні
- Розрахунок потужності вентилятора
- Кратність зміни повітря
- Інший спосіб визначення потужності пристроїв
Від розрахунку потужності вентилятора кухонної витяжки буде залежати кількість очищеного повітря в приміщенні.
Але зовнішня краса - це не найголовніше. Основне завдання цього приладу - позбавити приміщення кухні від запахів, диму, кіптяви і жиру, які з'являються під час приготування їжі. Витяжна вентиляція видаляє випари, які виходять від різного роду нагрівальних приладів. Вона запобігає появі брудного нальоту на стелі і на поверхні стін. Це дозволяє виконувати косметичний ремонт набагато рідше, що заощадить значну суму грошей. Менше часу знадобиться і на проведення генерального прибирання.
Справитися з завданням очищення атмосфери в приміщенні може пристрій, здатний пропустити через свої фільтри певну кількість повітря. А для цього треба підібрати прилад з вентилятором потрібної потужності. Як розрахувати потужність пристрою?
Щоб розрахувати потужність вентилятора, потрібно виконати наступні дії:
Приклад розрахунку продуктивності вентилятора витяжки для кухні.
- За допомогою рулетки виміряти розміри кухні і визначити її обсяг в метрах. Для цього довжину потрібно помножити на ширину і висоту. У документах БТІ вказана площа приміщень. Приклад: площа кухонного приміщення дорівнює 10 м². Висота від підлоги до стелі - 3 м. Множимо площа на висоту і отримуємо 30 м³. Такий обсяг кухні.
- Далі розраховується величина, що характеризує повітрообмін. Для цього потрібно помножити обсяг кухні на кількість повних оновлень повітря за годину. Будівельні норми і правила (СНиП) передбачають кратність повітрообміну, що дорівнює 10-12. Таким чином, щоб розрахувати потужність витяжної системи потрібно 30 м³ помножити на 12. У підсумку виходить цифра 360 м³ / год. Стільки повітря має оновлюватися кожну годину.
- Для здійснення обміну в такому обсязі потрібен вентилятор з потужністю 400-800 м³ / год. Але стандартні вентиляційні канали здатні пропустити лише близько 180 м³. Тому вентилятор тут не дуже допоможе.
- В цьому випадку допоможе рециркуляційна система витяжки, яка пропускає повітря через фільтри і відправляє його назад в приміщення. На подолання опору фільтрів теж потрібно потужність. Тому до розрахункової цифри слід додати 40%. Вийде 560-1120 м³. Така повинна бути потужність вентилятора витяжки на кухні розміром 30 м³.
- У деяких випадках можна обійтися і без вентиляційного каналу. Для цього витяжний вентилятор встановлюється в спеціально обладнаному отворі в стіні, в стелі або на стику стелі і стіни. Такий монтаж допускає застосування менш потужного вентилятора.
Це лише найпростіший розрахунок необхідної потужності витяжного вентилятора. Якщо кухня не має дверей, то потрібно враховувати ще й обсяг суміжного приміщення. Отже, формула розрахунку потужності вентилятора для загальних випадків: ширина приміщення х довжина х висота х кратність обміну = шукана величина. Вирахувати обсяг приміщення можна без особливих проблем. Досить виміряти довжину, ширину і висоту і перемножити їх.
Кратність для приміщень різного типу визначається так:

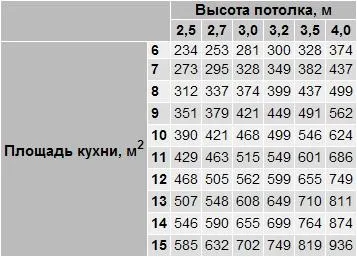

Таблиця для розрахунку мінімальної продуктивності витяжки щодо обсягу кухні.
Найбільший показник кратності вибирають для використання в приміщеннях з великою кількістю людей, з високою вологістю і температурою, з великою кількістю пилу і сильними запахами. На кухні з електричною варильною поверхнею можна вибирати менший показник, з газовою плитою - більший. Пов'язано це з тим, що газ при включеній плиті виділяє продукти горіння. Вентилятор, обраний з урахуванням перерахованих вище даних, можна змонтувати в стіні, вікні, стелі приміщення.
Інший спосіб визначення потужності пристрою
Розрахувати потужність вентилятора можна за іншим принципом. Показник кратності залишається без змін, а замість обсягу береться кількість людей, що знаходяться в приміщенні. Формула розрахунку дуже проста: L = N x Lн. Значення в цій формулі:
- L - шукана потужність вентилятора;
- N - кількість народу в приміщенні;
- Lн - нормативні витрати повітря на людину.
Нормативні витрати повітря залежить від виду діяльності людини і вимірюється в м ³. Середні значення його такі:
- стан спокою - 20;
- робота в умовах офісу - 40;
- фізичне навантаження - 60.

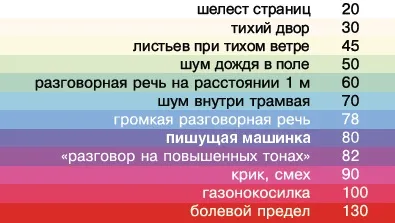

Не варто брати витяжку з набагато більшою потужністю вентилятора, ніж була розрахована, так як вона буде створювати більше шуму.
Вибір вентилятора потрібно здійснювати не тільки по його потужності, а й за типом виконання цього агрегату. Для роботи в умовах чистого повітря при температурі нижче 80 ° С прийнято встановлювати витяжні вентилятори в звичайному виконанні. Для видалення з приміщення повітря з температурою вище цього значення слід встановлювати вентилятор в термостійкому виконанні. В умовах агресивного і вибухонебезпечного середовища краще використовувати його в спеціальному антикорозійному варіанті. Його вузли і деталі не вступають ні в які реакції з навколишнім середовищем.
Для видалення забрудненого повітря з ванної кімнати рекомендується використання бризкоозахищеного витяжного вентилятора. Він не дозволяє волозі потрапляти в повітропровід і захищає пристрій і електричну мережу від короткого замикання.
Устаткування житлових і виробничих приміщень витяжною вентиляцією - обов'язкова умова для забезпечення комфортних умов перебування людей. Вентиляторів для цієї мети існує багато видів. Вони мають різні розміри, потужність, можливості. Правильний їх вибір - запорука здоров'я і тривалого терміну служби предметів обстановки в приміщенні.

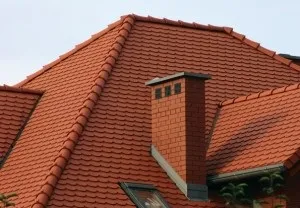

ЯКИЙ ВИСОТИ ПОВИННА БУТИ ВЕНТИЛЯЦІЙНА ТРУБА
1. Висота вентиляційної труби над дахом, розташованої поруч з димарем, повинна бути рівною цій трубі.
2. Над плоскою покрівлею труба повинна підніматися на висоту не менше 500 міліметрів.
3. Якщо труба розташована на відстані не більше півтора метрів від парапету, або від коника, її висота над коником покрівлі повинна бути більше 500 міліметрів.
4. У разі якщо труба знаходиться від парапету або від коника на відстані 1,5-3 метри її висота повинна бути не нижче гребня покрівлі.
5. Вентиляційна труба, яка перебуває від коника на відстані більше ніж три метри, повинна бути висотою не нижче лінії, орієнтовно проведеної у напрямку вниз від коника даху у напрямку до лінії горизонту. Дану лінію необхідно проводити під кутом в 10 градусів.
ЯК РОЗРАХУВАТИ ТОЧНУ ВИСОТУ

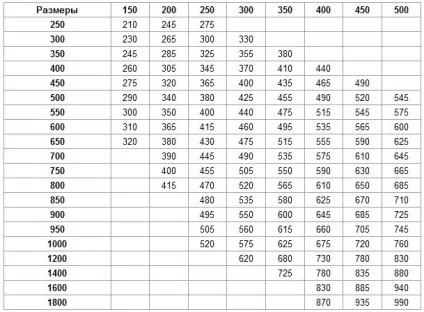

Щоб визначити точну висоту вентиляційної труби над дахом досить знати її діаметр. Далі, в залежності від діаметру, по наведеній нижче таблиці проводиться розрахунок висоти.
Зверху в горизонтальній рядку вказана необхідна висота труб. Вона позначена в міліметрах. Зліва в вертикальному стовпці наведена ширина труб. В осередках вказані еквівалентні діаметри повітроводів, мм.
МЕТОДИ РОЗРАХУНКУ ВТРАТ ТИСКУ У вентиляційній трубі
1. Втрати тиску повітря можна розрахувати за допомогою формули P = R * L + z. При цьому R - це втрата тиску безпосередньо на тертя, z - втрати тиску на опору місцеві, а L - довжина воздуховода.
