Система опалення в багатоквартирному будинку схема і особливості обігріву

Для забезпечення потреб в опаленні жителів висотних будівель, добре підходять централізовані системи теплопостачання. Централізоване теплопостачання передбачає передачу підігрітого теплоносія з котельні по мережі підведених до багатоповерхового будинку ізольованих труб. Централізовані котельні мають достатній ККД і дають можливість поєднувати низькі експлуатаційні витрати і прийнятні показники ефективності теплопостачання багатоповерхових будинків.

Але для того, щоб ефективність центрального теплопостачання перебувала на належному рівні, схема опалення в багатоквартирному будинку складається професіоналами своєї справи - інженер-теплотехнік. Основоположні принципи, за якими проектується схема опалення будинку, полягають у тому, щоб домогтися максимальної ефективності обігріву при мінімальній витраті ресурсів.

Підрядники і будівельники зацікавлені в тому, щоб забезпечити власників квартир надійної і продуктивної системою теплопостачання, тому схема опалення багатоповерхового будинку розробляється з урахуванням актуальної вартості теплоресурсів, показників теплової віддачі опалювальних приладів, їх енергоефективності та оптимальної послідовності підключення до контуру.

Особливості обігріву багатоповерхових будинків

Будь-яка схема опалення багатоквартирного будинку кардинально відрізняється від способу і послідовності підключення опалювальних приладів в приватних будинках. Вона має більш складну структуру і гарантує те, що навіть у люті морози мешканці квартир на всіх поверхах будуть забезпечені теплом і не зіткнуться з такими неприємностями, як завоздушенние радіатори, холодні плями, протікання, гідроудари і промерзлі стіни.

Грамотно складена система опалення багатоквартирного будинку схема для якої розробляється індивідуально, гарантує що всередині квартир будуть підтримуватися оптимальні умови.

Зокрема, температура взимку буде на рівні 20-22 градусів, а відносна вологість складе близько 40%. Для досягнення подібних показників важлива не тільки схема принципова опалення, а й якісно виконана ізоляція квартир, що перешкоджає виходу тепла на вулицю через щілини в стінах, покрівлі і віконних отворах.

Розробка схеми

На початковому етапі над розробкою схеми опалення працюють фахівці-теплотехніки, який проводять ряд розрахунків і домагаються однакових показників ефективності системи обігріву на всіх поверхах будівлі. Ними складається аксонометрична схема системи опалення, яка використовується в подальшому монтажниками. Коректно проведені фахівцями розрахунки гарантують, що для спроектованої системи опалення буде характерно оптимальне тиск теплоносія, яке не приведе до гідроударів і перебоїв в роботі.

Включення в схему опалення елеваторного вузла

Підготовлена ​​теплотехніки схема центрального опалення багатоквартирного будинку, припускає, що в радіатори, розташовані в квартирі буде надходити теплоносій прийнятної температури. Однак на виході з котельні температура води може перевищувати 100 градусів. Щоб домогтися охолодження теплоносія шляхом підмішування холодної води, здійснюється з'єднання обратки і прямому трубопроводі елеваторним вузлом.

Розумна схема елеватора опалення дозволяє вузлу виконувати ряд функцій. Головною функцією вузла є безпосередня участь в процесі теплообміну, оскільки гарячий теплоносій, потрапляючи в нього, дозується і змішується з інжектіруемого теплоносієм з обратки. У підсумку, вузол дозволяє досягти оптимальних результатів в питаннях змішування гарячого теплоносія з котельні і остигнула води з обратки. Після цього підготовлений теплоносій оптимальної температури подається в квартири.

Конструктивні особливості схеми

Ефективна система опалення в багатоквартирному будинку схема якої вимагає грамотних розрахунків, має на увазі і використання безлічі інших конструктивних елементів. Відразу після елеваторного вузла в систему опалення інтегруються спеціальні засувки, що регулюють подачу теплоносія. Вони допомагають контролювати процес опалення всього будинку і окремих під'їздів, проте доступ до цих приладів мають лише співробітники обслуговуючих комунальних підприємств.

У схемі опалення крім теплових засувок використовуються і більш чутливі прилади для регулювання і настройки опалення.

Йдеться про прилади, що підвищують продуктивність опалювальної системи і дозволяють домогтися максимальної автоматизації процесу обігріву будинку. Це такі пристрої, як колектори, терморегулятори, автоматика, теплолічильники та ін.

розводка трубопроводу

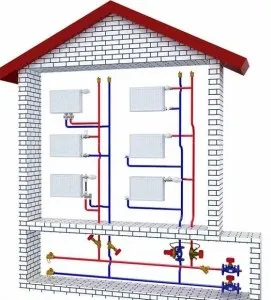

У той час як теплотехніки обговорюється оптимальна схема опалення будинку центрального опалення, піднімається питання грамотної розводки трубопроводу в будинку. У сучасних багатоповерхових будинках схема розводки опалення може бути реалізована по одному з двох можливих шаблонів.

однотрубну підключення

Перший шаблон передбачає однотрубну підключення з верхньої або нижньої розводкою і є найбільш використовуваним варіантом при обладнанні опалювальними приладами багатоповерхових будинків. При цьому розташування обратки і подачі не є строго регламентованим і може варіюватися в залежності від зовнішніх умов - регіону, в якому побудований будинок, його планування, поверховості та конструкції. Безпосереднє напрямок руху теплоносія по стояках також може змінюватися. Передбачено варіант руху підігрітої води у напрямку знизу-вгору або зверху-вниз.

Однотрубну підключення відрізняється простим монтажем, доступною вартістю, надійністю і тривалим терміном експлуатації, проте при цьому воно має і ряд недоліків. Серед них втрата температури теплоносія під час руху по контуру і низькі показники ефективності.

На практиці можуть використовуватися різні пристосування для того, щоб компенсувати недоліки, якими відрізняється однотрубна схема опалення променева система при цьому може стати ефективним вирішенням проблеми. Вона розрахована на використання колектора, який допомагає регулювати температурні режими.

двотрубному підключення

Двотрубному підключення є другим варіантом шаблону. Двотрубна схема опалення п'ятиповерхового будинку (як приклад) позбавлена ​​недоліків, описаних вище, і відрізняється абсолютно іншою конструкцією, ніж однотрубна. При реалізації даної схеми, підігріта вода з радіатора переміщається ні до наступного опалювального приладу в контурі, а відразу потрапляє в зворотний клапан і відправляється в котельню для підігріву. Таким чином, вдається уникнути втрати температури теплоносія, що циркулює по контуру багатоповерхового будинку.

Складність підключення, яку передбачає двухтрубная схема підключення батареї опалення в квартирі, робить реалізацію такого виду обігріву тривалим і трудомістким процесом, що вимагає великих матеріальних і фізичних витрат. Обслуговування системи також не відрізняється дешевизною, але при цьому висока вартість компенсується якісним і рівномірним обігрівом будинку на всіх поверхах.

Серед переваг, які дає двухтрубная схема підключення батарей опалення варто виділити можливість установки на кожен радіатор в контурі спеціального приладу - лічильника теплової енергії. Він дозволяє контролювати температуру теплоносія в батареї, і, використовуючи його в квартирі, власник досягне значних результатів в питаннях економії коштів на оплату комунальних послуг, адже він зможе самостійно регулювати опалення при необхідності.

Підключення радіаторів до системи

Після того, як обраний спосіб розводки труб, до контуру підключаються батареї опалення схема при цьому регламентує порядок підключення і тип використовуваних радіаторів. На даному етапі схема опалення триповерхового вдома не буде кардинально відрізнятися від схеми обігріву висотки.

Оскільки система центрального теплопостачання відрізняється стабільною роботою, універсальністю і має прийнятне співвідношення температури і тиску теплоносія, то схема підключення радіаторів опалення в квартирі може мати на увазі використання батарей з різних металів. У багатоповерхових будинках можуть використовуватися чавунні, біметалеві, алюмінієві і сталеві радіатори. які доповнять систему центрального опалення і нададуть власникам квартир можливість проживати в комфортних температурних умовах.

Заключний етап робіт

На останньому етапі проводиться підключення радіаторів, при цьому їх внутрішній діаметр і обсяг секцій розраховується з урахуванням типу подачі і швидкості охолодження теплоносія. Оскільки централізоване опалення являє собою складну систему взаємопов'язаних компонентів, то зробити заміну радіаторів або ремонт перемичок в конкретній квартирі досить складно, адже демонтаж будь-якого елементу здатний викликати перебої в роботі теплопостачання всього будинку.

Тому власникам квартир, які використовують для обігріву центральне опалення, не рекомендується самостійно проводити будь-які маніпуляції з радіаторами і системою трубопроводів, оскільки найменше втручання може звернутися в серйозну проблему.

В цілому ж, грамотно розроблена, продуктивна схема опалення житлового багатоквартирного будинку дозволяє досягти непоганих показників в питаннях теплопостачання та підігріву.
