Система автономного охолодження самогонного апарату

Домашні винокури завжди в пошуку нових рецептів алкоголю, а так само завжди думають про вдосконалення свого обладнання. Одним з таких апгрейдів є модернізація системи охолодження самогонного апарату.

Автономна система охолодження для самогонного апарату це мрія, яку хочуть втілити в реальність багато любителів виготовлення міцних алкогольних напоїв. У домашніх умовах виготовити таку систему під силу багатьом, для цього потрібні невеликі вкладення вміння працювати викруткою, мінімальні знання електрики. Система працює з будь-яким апаратом від старого дідового до ректифікаційної колони.

Що дасть така система, чи виправдана вона?

Плюси автономної системи:

1. Витрата води практично відсутній, що особливо актуально в наш час, зростання тарифів ЖКГ. У автономки потрібно лише один раз заповнити систему. Зміну води можна робити після кожної ректифікації, дистиляції або рідше - раз на місяць, а то і більше.
2. Постійний тиск води в системі, немає стрибків як у деяких водопровідних магістралях.
3. Відпадає потреба в утилізації води, особливо це актуально в приватному будинку, де стоїть септик. За одну ректифікацію може витрачатися кілька кубометрів води.
4. Устаткування самогонника можна встановити в будь-якому місці, де немає водопостачання і каналізації. Наприклад в гаражі, на балконі, підвалі і.т.д.
5. Бувають випадки коли в квартирі або будинку відключають воду, в нашому випадку такої ситуації не трапиться.
6. У зимовий час встановивши радіатор на вулиці, вентилятор можна не включати, за рахунок мінусової температури вода буде охолоджуватися сама.

Є звичайно і мінуси такої системи:

1. Автономна система охолодження споживає електричну енергію, а вона коштує не дешево. Варто сказати, що споживання автономки 50-200 Вт. Залежно від потужності вентилятора і якої потужності використовується насос.
2. Відведення тепла від радіатора. Вирішується установкою агрегату на вулиці або використовується як додаткове опалення приміщення.
3. Гучність.
4. Ціна обладнання. Насос, радіатор і вентилятор коштують досить дорого.

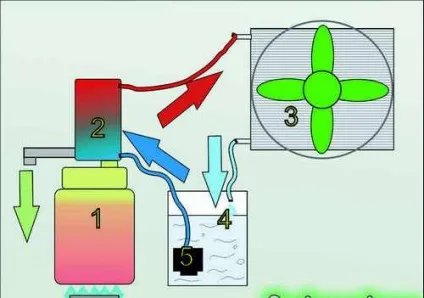

Склад і принцип дії автономного охолодження:

1 - перегінний куб самогонного апарату
2 - холодильник (дефлегматор) самогонного апарату
3 - радіатор охолодження, де гаряча вода охолоджується в змійовику за допомогою обдування вентилятора.
4 - бак з охолоджувальною водою, підійде будь-яка ємність бак або каністра
5 - насос качає воду по контуру «ємність - колона - радіатор охолодження - ємність», для насоса можна використовувати регулятор, який буде обмежувати швидкість подачі охолоджуючої рідини.

На малюнку показаний принцип роботи автономної системи: охолоджуюча рідина з бака за допомогою насоса надходить в холодильник апарату і конденсує пари спирту, потім нагріта вода надходить на нижній вхід радіатора і через верхній патрубок, охолоджена вентилятором до температури навколишнього середовища, повертається в ємність і так по колу циркулює.

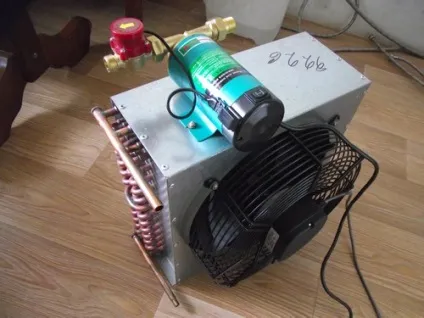

Як зібрати автономне охолодження своїми руками

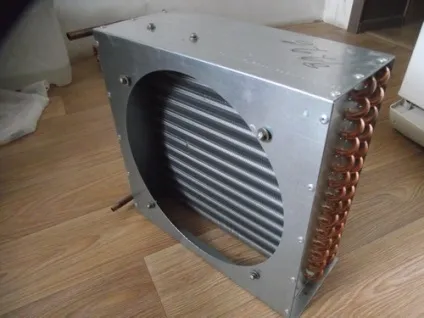

В якості радіатора можна взяти автомобільний радіатор або використовувати повітряний конденсатор від холодильного обладнання, так само в домашніх умови роблять автономку з зовнішнього блоку кондеционери. Чим більше розмір радіатора, тим більше площа охолоджувальної поверхні і відповідно він більше буде утилізувати тепла.

Радіатор необхідно відмити якщо він Б / У, випрямити ножем все вм'ятини. Навколо можна виготовити захисний корпус з тонкого металу, і спорудити дерев'яну підставку на коліщатках, які продаються в меблевих салонах. Конструкція повинна бути стійкою, так як працює вентилятор створює сильний потік повітря.

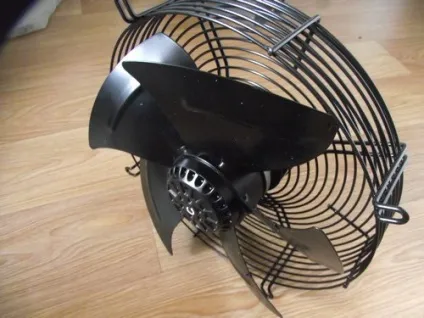

Як обдування можна використовувати не потужні мікродвигуни, побутові вентилятори, куллер охолодження від комп'ютерної техніки. Повітряні конденсатори продаються в комплекті з вентилятором, захисною решіткою і крильчаткою. У деяких випадках знадобиться регулятор обертання двигуна для зниження обдування. Є спеціальні пристрої які регулюють швидкість вентилятора і підтримують задану температуру, але це веде до подорожчання конструкції в рази.

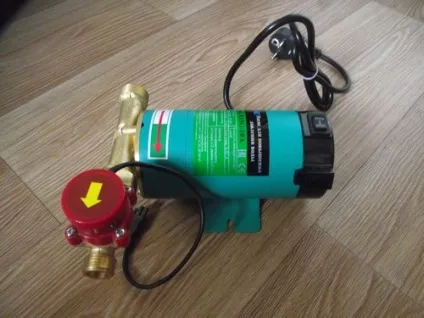

Насос для автономної системи охолодження можна придбати в магазинах опалення, підійде будь-який циркулярний насос для води, але тихо працює і розрахований на тривалий час роботи. Часто в пристрої автономного охолодження застосовуються невеликі акваріумні китайські насоси за доступною ціною. Але такий насос має два недоліки: 1 - дуже голосно шумить, 2 - харчування 12 або 24 вольта, що передбачає додатковий блок живлення в конструкції. Для насоса може також знадобиться регулятор, який збільшує або зменшує швидкість подачі води в системі

Для ємності під охолоджуючу рідину використовується пластикова каністра, бачок омивача або просте відро. Головне стежити за тим щоб шланги під час роботи не вистрибнули з ємності. Збірка всієї системи проста, все кріпиться шурупами, магістраль складається з силіконових або ПВХ трубок або використовуються сантехнічні шланги.

Не потрібно забувати про техніку безпеки, все клеми повинні бути ізольовані, що б на них не потрапила рідина, крильчатка двигуна закрита гратами. У літню пору установку необхідно ставити на вулицю так як обсяг витрачання повітря у вентилятора великий (десятки кубометрів на годину) і невелике приміщення при роботі автономного охолодження швидко перетвориться в сауну. Взимку система добре працює в приміщенні, додатково обігріваючи його.
