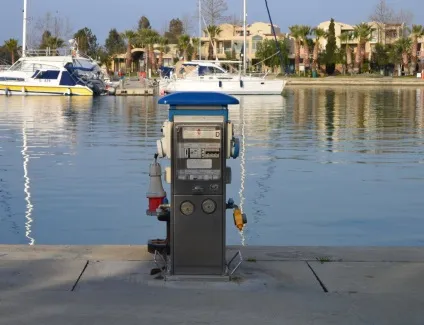

силові роз’єми

Силові роз'єми є в номенклатурі всіх виробників електротехнічних виробів (розділ силових роз'ємів в каталозі компанії Атлас). Причина такої популярності полягає в тому, що без цих роз'ємів немислимо ніяке електрогосподарство. На будь-якому будівництві, в кожному цеху і буквально в кожній квартирі є силові ланцюги, по відношенню до яких у користувача така позиція: необхідно мати можливість розібрати / зібрати в будь-який момент. Та й мало того, що розібрати, так і ще мати можливість поміняти електроприймач, що не знеструмлюючи при цьому лінію, не вимикаючи автомат. Саме силові роз'єми дозволяють досягти такої легкості зборки / розбирання силового ланцюга (якщо говорити простою мовою, то підключення / відключення електричних приладів до електричної мережі).

Силові роз'єми в побуті

У побуті найбільш поширені силові роз'єми стандарту Schuko (СЕЕ 7/4). Це неполяризоване роз'єм із захисним заземлюючим контактом. Такий роз'єм розрахований на навантаження 16 ампер і відомий нам як євровилках і євророзетка.

Силовий роз'єми стандарту Schuko (СЕЕ 7/4) Роз'ємом Schuko за замовчуванням оснащуються більшість побутових, офісних приладів і апаратів. Зрозуміло, мова йде виключно про однофазних пристроях, що мають розрахунковий струм навантаження, що не перевищує 16 ампер. Крім Shuko для підключення обладнання, що має подвійну посилену ізоляцію, а також для виконання подовжувачів часто використовується інший неполяризоване роз'єм - СЕЕ 7/17, що відрізняється відсутністю заземлюючого контакту.

Силовий роз'єми стандарту Schuko (СЕЕ 7/17) Але в побуті використовуються і потужні електроприймачі, що вимагають обов'язкової поляризації при підключенні. До числа таких, безумовно, можна віднести електричні плити. Для їх підключення проводяться стаціонарні однофазні та трифазні роз'єми, такі як, наприклад, вітчизняний роз'єм РШ-ВШ або спеціалізований роз'єм для електроплит виробництва, наприклад, фірми Legrand. Роз'єми для електроплит «тримають» навантаження 25-40 ампер при напрузі 220-380 вольт.

Вітчизняний роз'єм РШ-ВШ Оскільки побутові прилади працюють у відносно сприятливих умовах, то строгих вимог до роз'ємів для їх підключення не пред'являється. Ступінь захисту від зовнішніх впливів зазвичай становить IP20 і лише при розміщенні в санвузлі може бути вище - до IP44. Неполяризовані однофазні роз'єми можуть мати виконання, призначене для вбудовування в порожнечі стін, всі інші мають тільки накладне виконання. Корпус вилок і розеток традиційно пластиковий, однак в номенклатурі багатьох виробників є силові роз'єми з каучуку. забезпечує здатність протистояти помірним ударних навантажень. Подібні роз'єми широко використовуються для виготовлення подовжувачів і перенесень, причому не тільки в побуті. Зазвичай для виготовлення таких подовжувачів використовують гнучкий кабель КГ в подвійній гумової ізоляції. Такі подовжувачі стійки до негативних температур. Майже не втрачають соєю гнучкості і не розтріскуються на морозі.

Кабель КГ і каучукові роз'єми

Силові роз'єми в промисловості

Що ж стосується промислового застосування, то у виробництві найчастіше затребувані поляризовані силові роз'єми трифазного виконання для включення в складі п'ятипровідних і чотирьох провідних систем. Основні вимоги, що пред'являються до промислових силових роз'ємів, перераховані нижче:

Наявність поляризації, що виключає невірне підключення електроприймача.
Відповідність ступеня захисту від зовнішніх впливів (IP), реальних умов експлуатації.
Наявність захисту від випадкового роз'єднання, яке може привести до виникнення електричної дуги.

Зазначеним вимогам цілком відповідають роз'єми стандартів IEC 60309 і NEMA L. Особливістю NEMA L є спеціальна конструкція електродів вилки, що передбачає поворотну фіксацію.

Роз'єми стандартів IEC 60309 ВУкаіни найбільш поширені роз'єми IEC 60309. Їх розрахунковий струм становить від 16 до 63 ампер, а кількість штирьових круглих електродів варіюється від трьох до п'яти, причому електрод, призначений для підключення заземлення, відрізняється по діаметру. Силові роз'єми IEC 60309 мають круглу форму і можуть мати як стаціонарне (розетка фіксується на плоскій поверхні), так і переносне виконання (розетка призначена тільки для установки на оброблений кабель). Для захисту від зовнішніх впливів роз'ємів стандарту IEC 60309 передбачені наступні конструктивні рішення:

герметичні кабельні вводи;
підпружинені кришки, що закривають контактну групу;
гумові ущільнювачі в конструкції вилки і розетки, що забезпечують захист від попадання вологи;
фіксатори і елементи конструкції роз'єму, що виключають неправильне приєднання вилки;
наявність виконань ні з карболітовими (пластиковим), а з ударостійким каучуковим корпусом.

Таким чином, роз'єми, мають усі ці конструктивні особливості, можливо використовувати навіть на відкритому повітрі. Це особливо цінно для будівельних майданчиків і відкритих складів. Традиційно силові роз'єми IEC 60309 використовуються для підключення таких електроприймачів:

компресори,
зварювальні апарати,
потужний електричний інструмент,
електроустановки, що включаються за тимчасовою схемою.

Специфіка силових роз'ємів від різних виробників Як вже говорилося, випуском силових роз'ємів займаються всі виробники електротехнічних виробів: від грандів (АВВ, Legrand), до бюджетних фірм, таких як ІЕК і ІКФ. І незважаючи на те, що самі роз'єми стандартизовані і взаємозамінні, відмінності між ними складаються не тільки в ціні. Дешевий роз'єм може відрізнятися якістю пластика корпусу: більшою крихкістю, наявністю облоя. Сам корпус може мати порушення геометрії аж до того, що збірка його буде утруднена. Різним може бути і виконання затискачів для кабелю, розташованих усередині корпусу роз'єму. У загальному випадку монтаж з використанням якісних роз'ємів легше виконати, а надійність цього монтажу легше забезпечити протягом усього терміну експлуатації. Тому головні відмінності якісних силових роз'ємів полягають в гарантованій якості, безпеки монтажу та експлуатації.
