Сигналізація scher-khan magicar (шерхан маджікар) інструкція з експлуатації і автозапуску
Кожен сучасний автовласник, враховуючи реалії сьогоднішнього життя, просто змушений оснащувати свій транспортний засіб протиугінною системою. Сигналізації, які можна сьогодні зустріти в продажу, розрізняються між собою не тільки за ціною, але і якості захисту авто, а також функціональними особливостями. З цього матеріалу ви зможете дізнатися, що являє собою сигналізація Magicar, якими характеристиками вона володіє і як її правильно налаштувати.
Характеристика автосигналізації Scher-Khan серії Magicar
Основні характеристики протиугінною системи розглянемо на прикладі моделі Magicar A. Це пристрій являє собою сигналізацію, яка дозволяє управляти захистом машини по радіоканалу з застосуванням пульта. Обмін інформацією між пультом і блоком управління може здійснюватися на відстані 800 метрів.
Дана модель протиугінної системи передбачає можливість автозапуску двигуна по командам. Причому команди можуть надходити як від пульта, так і від зовнішнього девайса або внутрішнього таймера, який, в свою чергу, може бути активований при певній температурі. Крім того, при автозапуску двигуна система враховує і рівень заряду акумуляторної батареї.

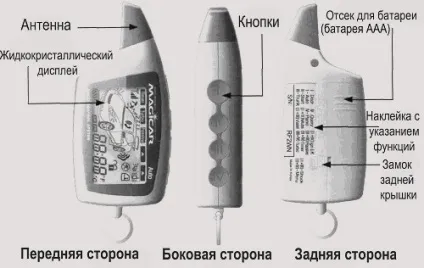

Пульт управління сигналкой Magicar
Автосигналізація даної моделі може застосовуватися як на бензинових ДВС, так і на дизельних агрегатах, обладнаних системою впорскування палива і будь-яким видом трансмісії. Захист блоку управління, а також контролерів удару і виклику, антенного адаптера виконана відповідно до стандарту IP-40. Всі ці елементи повинні бути встановлені в салоні транспортного засобу. Безпосередньо сама сирена виконана з урахуванням стандарту IP-65, її монтаж допускається в підкапотному просторі, подалі від високовольтних вузлів і випускного колектора.
функціонал
Для початку розберемо функціонал чотири кнопковий пульта управління, оснащеного рідкокристалічним екраном:
- опція захисту від можливого перехоплення кодових даних Magic Code;
- активація та деактивація режиму охорони за допомогою різних клавіш;
- візуальне і звукове підтвердження команд, які виконує сигналка;
- вібрація пульта при виконанні тієї чи іншої команди;
- досить гучні звукові імпульси;
- пристрій оснащений потужною антеною, завдяки чому зв'язок з блоком управління можлива на відстані 800 метрів;
- підсвічування екрану брелока;
- на екрані відображається рівень розряду батареї брелока;
- також на екрані відображаються дані щодо напруги батареї авто;
- індикація температури в салоні машини;
- демонстрація поточного часу на пульті;
- демонструється час функціонування силового агрегату після автозапуску;
- можна віддалено проводити запуск двигуна;
- можливість самостійного призначення часу запуску силового агрегату;
- в тому випадку, якщо сигналка спрацює і включиться сирена, брелок повідомить про це автовласникові за допомогою звукового і візуального сигналу;
- при необхідності власник авто зможе налаштувати всі необхідні опції за допомогою пульта;
- пристрій живиться від однієї батарейки типу ААА.

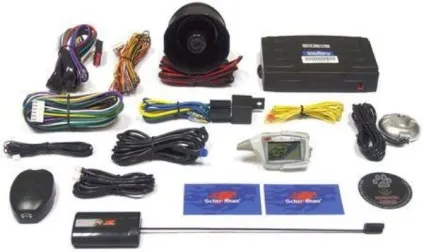

Пульт управління, блок, антенний адаптер та запасний пульт сигналки Magicar
Що стосується функціоналу безпосередньо самого блоку управління:
Модельний ряд
Купуючи сигналку Mgicar, автолюбитель зіткнеться з хорошим вибором моделей:
Плюси і мінуси девайсів
Як і будь-яке інше пристрій проти викрадення, системи Magicar мають свої переваги і недоліки.
Для початку давайте розглянемо переваги:
Що стосується недоліків, то їх значно менше:
- Більш функціональні системи коштують дорожче, така покупка може бути не по кишені.
- Якщо система охолодження транспортного засобу не працює належним чином або є якісь несправності в її роботі, то функція автозапуску може бути не реалізована. Наприклад, в системі є витік антифризу. Двигун, звичайно, запуститься, але коли антифриз скінчиться, він просто затихне, а це, в свою чергу негативно вплине на знос його конструктивних елементів. Якщо ж водій побачить калюжу охолоджуючої рідини, то він навряд чи буде заводити мотор, перш ніж не усуне цю проблему.
Керівництво по експлуатації та встановлення

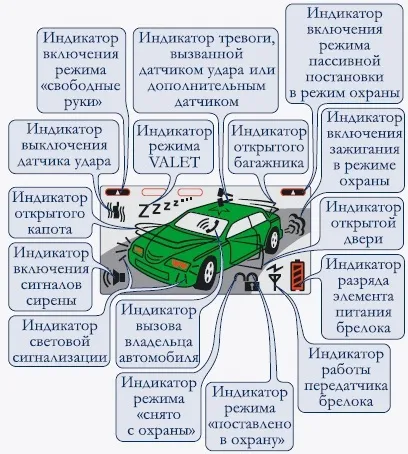

Позначення елементів на дисплеї брелока сигналки
Установка протиугінною системи - це досить складна процедура, яка під силу буде не кожному. Якщо ви хочете, щоб сигналізація працювала без перебоїв, то процес її монтажу краще довірити кваліфікованим фахівцям. Але якщо ви впевнені в своїх силах, то можете спробувати зробити все самостійно.
Інструкція в цілому така:
- Спочатку необхідно вибрати місце для установки блоку управління. При виборі необхідно враховувати те, що блок повинен бути вмонтований в найбільш безпечному місці, куди дістатися зловмисникові буде проблематично. Монтаж здійснюється відповідно до схеми підключення, яка повинна йти в комплекті.
В підкапотний відсік ставити блок не рекомендується, оскільки в цьому випадку на нього будуть впливати високі температури, а це може згубно позначитися на функціональності пристрою. У салоні потрібно підібрати місце так, щоб на блок не впливала волога, оскільки він герметично не захищений. Також блок не можна ставити в безпосередній близькості з різними електронними девайсами, оскільки вони можуть видавати перешкоди. - Антенний адаптер слід встановити на лобовому склі, в верхньому кутку - це дозволить забезпечити найбільш якісний прийом сигналу. При установці антени врахуйте, що на відстані п'яти сантиметрів від неї не повинні розташовуватися металеві компоненти, це дозволить запобігти можливі перешкоди.
- Індикатор монтується на облицюванні стійки, для монтажу потрібно буде скористатися лобзиком, щоб зробити відповідний отвір. Встановіть діод так, щоб будучи на відстані від машини, ви могли бачити, як він блимає.
- Що стосується установки кінцевиків, то їх слід розміщувати в таких місцях, які захищені від впливу вологи і в яких не збирається бруд. Врахуйте, що довжина вільного ходу концевика повинна бути не менше 0.5 см. Концевики слід встановити на капоті, а також дверях автомобіля.
- Сирена. Оптимальним місцем для установки сирени є моторний відсік. Зрозуміло, для того, щоб запобігти її прискорений вихід з ладу, сирена повинна монтуватися подалі від самого блоку циліндрів, оскільки високі температури для неї згубні. Також сирена повинна бути встановлена так, щоб на неї не впливала волога.
- Контролери удару монтуються всередині салону, для їх установки потрібно рівна поверхня. Сам датчик буде фіксуватися на болтах. Також врахуйте, що до місця монтажу датчика повинен бути вільний доступ, оскільки після установки вам в будь-якому випадку доведеться його регулювати.
- Якщо в комплекті до протиугінною системою йде обхідник іммобілайзера, то його необхідно підключити до блоку управління. Для підключення використовуйте схему, яка йде в комплекті.
- Після того, як всі елементи автосигналізації будуть встановлені, необхідно буде з'єднати їх за допомогою дротів. Укладання проводки повинна здійснюватися під облицюванням салону авто, при цьому потрібно враховувати, що дроти не повинні стикатися з рухомими частинами кузова. В іншому випадку вони швидко зносяться, що призведе до збоїв в роботі протиугінною системи. При укладанні дроти необхідно додатково ізолювати ізолентою, це дозволить запобігти їх знос і згубний вплив вологи на них.

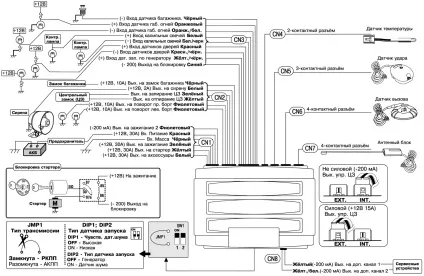

Схема підключення проводів до блоку управління сигналкой
Що стосується налаштування, то її можна здійснити своїми силами. Налаштування системи приведена на прикладі моделі Magicar A.
Для початку розглянемо призначення кнопок:
- Натискаючи клавішу 1 в короткочасно, протиугінна система зможе включити режим захисту, деактивувати режим тривоги, включити механізм блокування стартера або запалювання, а також закрити всі замки.
- Якщо на півсекунди натискається кнопка 2, то сигналка деактивує режим захисту і тривоги, механізм блокування запалювання і відкриє всі замки автомобіля.
- При натисканні кнопки 3 на півсекунди можна активувати і відключити підсвічування екрану.
- Якщо натиснути на півсекунди на клавішу 4, це дозволить провести діагностику стану системи.
- Затиснувши кнопку 3 на дві секунди, ви зможете відкрити багажний відсік.
- Якщо затиснути клавішу 4 на дві секунди, то включиться режим паніки. Щоб деактивувати цю функцію, слід натиснути на клавішу 1 або 2.
- Якщо на півсекунди ви натиснете на клавіші 1 та 2, це дозволить активувати або вимкнути звук дзвінка сирени.
- При натисканні клавіш 1 і 3 можна налаштувати управління додатковим каналом 1. Якщо натиснути ан півсекунди на кнопки 2 і 3, то активується управління додатковим каналом 2.
- Одночасне натискання на кнопки 1 і 4 спровокує активацію або деактивацію датчика удару.
- Натиснувши на півсекунди на кнопки 2 і 4, ви зможете активувати або відключити запуск силового агрегату за таймером.
- Короткочасне натискання кнопок 3 та 4 призведе до включення або відключення режиму Турбо.
- Затиснувши на дві секунди клавіші 1 та 2, ви зможете зайти в режим програмування.
- Натиснувши на дві секунди на клавіші 1 та 3, ви зможете активувати або деактивувати сервісний режим Valet.
- Затискання клавіш 2 і 3 на дві секунди дозволить зайти в режим програмування опцій самого пульта управління.

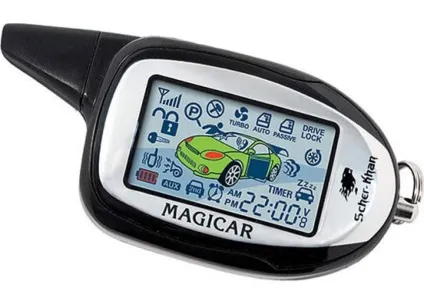

Позначення основних елементів пульта керування сигналкой
Щоб встановити машину на захист при запущеному ДВС, треба закрити двері, моторний відсік та багажник. Зробивши це, натисніть на кнопку 1 - це дозволить пристрою активувати режим захисту, при цьому стартерний вузол буде заблокований до моменту, поки ви не вимкнете сигналку.
При постановці авто на захист повинні відбутися наступні дії:
- сирена видасть один сигнал;
- світлова сигналка повинна моргнути 1 раз;
- коли машина буде під захистом, діодний елемент буде моргати, частота миготіння складе 1 раз в секунду;
- фари повинні моргнути п'ять разів на екрані брелока, також ви побачите значок закритого замка, він теж повинна моргнути п'ять разів, після чого буде горіти до відключення охорони;
- також пульт управління повинен видати один короткий сигнал.
Режим нагадування корисний тим, що якщо на пульт управління надійде тривожний сигнал від датчиків, а автовласник не побачив цього, то пристрій час від часу робитиме нагадувати про цю подію. Для цього застосовуються короткочасні звукові сигнали, а на екранчику брелока буде відзначена зона, яка активувала включення сирени. Якщо ви хочете відключити режим нагадування, то натисніть на кнопку 4 або 2 для відкриття дверей. При активації функції сирена не повинна видавати звуків, а аварійна сигналка НЕ буде моргати. При цьому діодний індикатор в автомобілі буде моргати з частотою один раз в секунду, а картинки на екрані брелока можуть бути різними, в залежності від причини.
Які сигнали може подавати брелок:
Щоб керувати відкриттям кришки багажного відсіку, в даній моделі застосовується кнопка 3, її слід затиснути на дві секунди, в результаті чого замок багажника повинен сам відкритися. У тому випадку, якщо в цей час автомобіль знаходиться в режимі охорони, то сигналка автоматично відключиться, після чого відбудеться деактивация механізму блокування запалювання.
Крім того, при необхідності автовласник зможе відкрити багажний відсік, при цьому не відключаючи саму сигналізацію. для цього на час будуть деактивовані тригер, а також контролер удару. Їх подальша активація відбудеться після того, як двері багажника буде замкнена. Потрібно відзначити, що для того, щоб реалізувати цю функцію, потрібно додатково встановити соленоїд багажного відсіку. При цьому його слід правильно підключити до відповідного роз'єму керуючого пристрою системою.
Якщо потрібно, автовласник також зможе зробити діагностику стану сигналки, для цього буде потрібно тільки натиснути на кнопку 4. На дисплеї брелока повинні з'явитися дані про стан сигналки, які підтверджуються сигналами сирени і аварійки.
Що відбувається при діагностиці стану:
- якщо включений режим охорони, а двигун не запущений, то пульт повинен видати три коротких сигналу, а сирена в автомобілі подасть один короткочасний сигнал;
- якщо автомобіль знаходиться не під охороною, при цьому мотор не заведений, то брелок видасть два короткочасних імпульсу, стільки ж разів повинна спрацювати сирена;
- при запущеному двигуні і включеної охороною автомобіля пульт повинен видати три подвійних імпульсу, стільки ж раз подасть сигнал і сирена;
- якщо автомобіль заведений, але знаходиться не під охороною, то пульт видасть два імпульсу, а сигналізація повинна спрацювати чотири рази.
Всі елементи комплекту сигналізації Magicar
На екрані брелока при діагностиці стану системи буде показана температура в салоні машини, яка може виводитися як в Фаренгейтах, так і в Цельсіях. Якщо ви хочете відключити сигнал, то слід швидко натиснути на клавіші 1 та 2. Сама по собі ця опція програмована, тому ви зможете вимкнути всі або тільки тривожні сигнали, при цьому пульт все одно буде сигналізувати автовласникові.
Коли сирена буде відключена, відбудеться наступне:
- сигналка пискне два рази, стільки ж разів моргне і світлова сигналізація;
- діодний індикатор, встановлений в салоні, буде блимати відповідно до того, в якому режимі працює сигналка;
- на дисплеї брелока повинен з'явитися відповідний значок сирени, при цьому оптика НЕ екрані моргне 5 разів, стільки ж разів моргне і індикатор замку;
- пульт повинен подати два короткочасних імпульсу.
особливості автозапуску
Щоб активувати автозапуск мотора, на цій моделі відповідно до інструкції потрібно затиснути клавішу 2 на дві секунди. У цей момент активується охорона, а силовий агрегат повинен завестися. Якщо це сталося, то на екрані пульта з'явиться таймер часу, через яке мотор заглушиться. Відповідно до ваших потреб час може становити 5, 15, 25 або 45 хвилин працюючого двигуна. Для початку руху потрібно буде відключити сигналізацію і включити запалювання - на це у вас є не більше двадцяти секунд, якщо ви не встигнете, то мотор довільно відключиться.
При запуску двигуна відбудеться наступне:
Врахуйте той факт, що противоугонная налаштування не буде запускати мотор, якщо запалювання активовано або силовий агрегат вже працює. Також ця функція не буде виконаний у тому випадку, якщо відкриті двері, капот або кришка багажника.
Якщо старт буде вдалим, то:
- аварійка буде блимати постійно або буде просто горіти;
- сирена повинна видати два сигналу;
- на екрані пульта 3 раз повинні моргнути ліхтарі і індикатор замку, також в районі вихлопу на схемі з'явиться дим і час, через яке мотор відключиться;
- сам пульт повинен подати три подвійних звукові сигнали.
У тому випадку, якщо після запуску силового агрегату пройшло відповідне час і двигун автоматично відключився, то відбудеться наступне:
- сирена повинна буде пискнути двічі, також два рази моргне аварійка;
- діодний індикатор в салоні буде працювати в штатному режимі;
- на екрані зникне зображення диму в районі вихлопної труби;
- пульт повинен видати подвійний звуковий сигнал.
В принципі, це - основні функції сигналізації Magicar, але по факту їх значно більше. Більш детально ознайомитися з функціоналом дозволить інструкція з експлуатації автосигналізації.
