Швейна машина ягуар - mini jaguar

Швейна машинка міні ягуар - компактна, легка і економічна модель для домашнього використання.

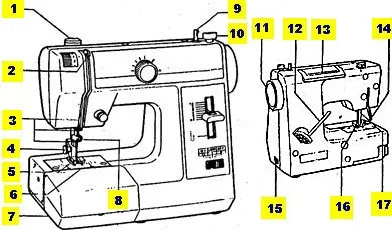

Основні робочі вузли швейної машинки Міні Ягуар:
1. нітенаправітель
2. нітеводітель
3. нітенаправітель
4. баранчик для регулювання натиску лапки
5. притискна лапка
6. голкова пластина
7. висувною столик
8. гвинт голкотримач
9. стрижень моталки
10. обмежувальний упор для моталки

11. маховик
12. котушковий стрижень
13. рукоятка для перенесення
14. механізм підйому притискної лапки
15. гніздо
16. механізм подачі тканини під голку
17. нітеобразователь
18. шнур живлення
19. педальний перемикач

Регулятор натягу верхньої нитки - 21.
Застосовуючи цей регулятор, зменшують або збільшують натяг верхньої нитки. Чим більше цифра, тим більше натяг.

Шкала регулювання рядки 23 вказує малюнок рядки і ширину зигзагоподібної строчки.
Перемикач діапазону швидкостей - 25 (швейна машина Mini Jaguar).
Машина Міні Ягуар має два діапазони швидкостей: низький діапазон призначений для виконання складних операцій на низьких швидкостях, а високий діапазон - для виконання звичайних операцій на високих швидкостях.
Важіль для регулювання довжини стібка / виконання закріпки - 24.
Послаблюють рукоятку в центрі, повертаючи її проти годинникової стрілки. Переміщують важіль між цифрами 4 і 0, повторно фіксують рукоятку. При виконанні закріпки опускають важіль нижче "О" і виконують строчку в зворотному напрямку.
Перемикач "Старт / Стоп" - 22.
У деяких моделей швейних машин Міні Ягуар перемикач "Старт / Стоп" передбачений прямо над голкою для зручності на додаток до перемикача діапазону швидкостей. З обраним діапазоном швидкості натискають перемикач для пуску машини. Для зупинки його натискають повторно.

Механізм підйому притискної лапки - 20.
Для притискної лапки передбачені три положення.
1) при виконанні строчки опускають вниз притискну лапку. 2) при подачі або зняття тканини піднімають механізм підйому в середнє положення. 3) при заміні притискної лапки або видаленні товстої тканини піднімають його в крайнє верхнє положення.

Підключення кабелю живлення - 18, 19.
1. Якщо швейна машинка Міні Ягуар має перемикач "Старт / Стоп", переконайтеся, що він знаходиться в положенні "Стоп".
2.Переконайтеся, що перемикач діапазону швидкостей знаходиться в положенні "Викл."
3.Вставьте шнур живлення в гніздо машини 15 і підключіть до розетки.
4.Подключіте шнур живлення

як експлуатувати
а) Встановити перемикач діапазону швидкостей в положення "Високо" або "Низько". б) Якщо швейна машинка Міні Ягуар має перемикач "Старт / Стоп", встановити його в положення "Старт". в) Натиснути педаль педального перемикача ногою для приводу машини; для зупинки потрібно прибрати ногу з педалі.
Увага: Якщо вам доведеться припинити роботу або шиття або ж відлучитися надовго від машини, слід вийняти вилку з настінної розетки.
Якщо машина зупиняється внаслідок заїдання нитки в човнику, електричний струм автоматично переривається на 20-30 сек. для забезпечення безпеки.
Для відновлення роботи необхідно:
1. Відключити вимикач. 2. Після 3-х хвилинної перерви повторно включити.

Видалення висувного столика / ящика для приладдя
Прибрати висувною столик з машинки можна, якщо потягнути його вліво. При установці його назад стежте, щоб штифти увійшли в отвори корпусу машинки.

Шпульний ковпачок.
Відкрити кришку човника, потягуючи її від себе вниз.
Вказівним пальцем і великим пальцем відкрити засувку в шпульних ковпачку.
Вийняти, прямо на себе, шпульний ковпачок.
Відкрити засувку, котушка сама випаде з шпульного ковпачка.

Намотування нитки на шпульку.
Встановити повстяний диск на котушковий стрижень і надіти шпульку з ниткою на котушковий стрижень.
Провести нитку зі шпульки через диск для регулювання щільності намотування нитки на шпульку.
Протягнути кінець нитки в отвір в шпульці.
Одягти шпульку на стрижень моталки так, щоб кінець нитки збігав з верху шпульки.
Перемістити стрижень моталки вправо до клацання.
Пустити в хід машину, перемикаючи вимикач живлення в положення "Низько" або "Високо".
Після декількох оборотів шпульки відпустити нитку.
Примітка: цей момент не тримайте руки до голки, коли машина працює.
Для видалення шпульки потрібно відвести стрижень вліво.
Вставка шпульки в шпульний ковпачок.
Тримати шпульку правою рукою зрушенням нитки за годинниковою стрілкою.
Вставити шпульку в шпульний ковпачок так, щоб нитка виходила з нього приблизно на 10 см.
Протягнути нитку в проріз в шпульних ковпачку і потім під плоску пружину натягу. Коли нитка виявиться на місці, відбудеться клацання.
Вставка шпульного ковпачка в човниковий пристрій.
Тримати засувку відкритою інсталяційний штифтом прямо вгору.
Перемістити шпульний ковпачок на середній шпиндель човникового пристрою, звертаючи нитку на себе.
Примітка: переконайтеся, що інсталяційний штифт посаджений в інсталяційний паз у верхній частині човникового пристрою.
Відкрийте засувку для блокування шпульного ковпачка.
Підніміть важіль притискної лапки. Підніміть голку в крайнє високе положення, повертаючи маховик на себе.

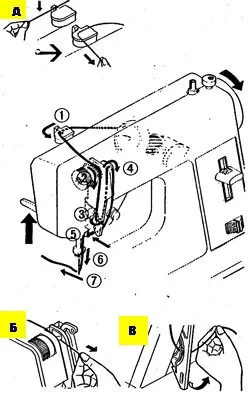

Заправка верхньої нитки.
Піднімають важіль притискної лапки так, щоб нитка могла проходити між дисками для регулювання натягу нитки.
Піднімають важіль Нітеводітель в його крайнє верхнє положення, повертаючи маховик на себе.
Тримаючи нитку туго натягнутою правою рукою, простягають нитку через напрямники, як це ілюстроване.
Заправляють нитку в важелі Нітеводітель зліва направо.
Заправляють нитку в голку спереду назад, витягаючи нитку на 10 см через вушко голки.

Прийом нитки зі шпульки відбувається при піднятою притискної лапки.
а) Тримати верхню нитку слабо лівою рукою.
б) Правою рукою повертати маховик на себе до тих пір, поки важіль Нітеводітель не досягне повторно верхнього положення.
а) Підняти нитку зі шпульки, потягуючи верхню нитку лівою рукою.
б) потягується нитку зі шпульки до тих пір, поки кінець нитки не пройде через отвір в голкової пластині.
Потягнути обидві нитки вниз і до заду притискної лапки, залишаючи вільний кінець нитки на 10 см. Тепер швейна машина готова до роботи.

Виконання прямих рядків швейною машинкою Міні Ягуар.
1. Встановити ширину строчки довжина стібка - 4 мм, натяг нитки - 3. Підняти важіль Нітеводітель в його крайнє верхнє положення, повернувши маховик на себе.
2. Завести кінці обох ниток під притискну лапку від себе.
3. Підкласти тканину під лапку і опустити її.
4. Повернути маховик машинки доти, поки голки не проткне підкладену під лапку тканину.
5. Переключити регулятор швидкостей в положення "низько" або "високо".
6. Якщо машина має перемикач Старт / Стоп включити його, натискаючи на нього.
7. У момент закінчення шиття тканини зупиняють машину, повторно натиснувши перемикач Стоп / старт.
8. Повертаючи маховик вручну, піднімають голку вгору.
9. Видаляють тканину з під лапки, обрізавши кінці нитки.
10. Обрізані кінці ниток простягають під лапку, залишаючи вільний кінець кожної нитки 10 см.

Закріплення останнього стібка в рядку.
Закріплюють рядки важелем 24, виконуючи першу закріпку декількома стібками в зворотному напрямку. Для цього важіль опускається нижче позначки "0".
