Штифтові з’єднання - деталі машин

Штифти застосовуються для фіксації взаємного розташування деталей, що з'єднуються, а таже для передачі сил і моментів.

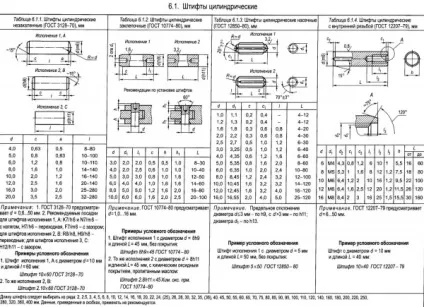

Штифти виготовляють під різні посадки. Для запобігання випадання штифтів з засверленним кінцями (див. Табл. 6.1.2) після постановки в наскрізний отвір їх розклепують. З цією ж метою застосовують насечние штифти (див. Табл. 6.1.3), які утримуються від випадання пластичним деформуванням металу, видавленого при насічці канавок.

Розміри циліндричних штифтів з внутрішнім різьбленням, призначених для установки в глухі отвори дані в табл. 6.1.4. Лиска на бічній поверхні служить для виходу повітря з глухого отвори, а отвір для гвинта - для демонтажу штифта.

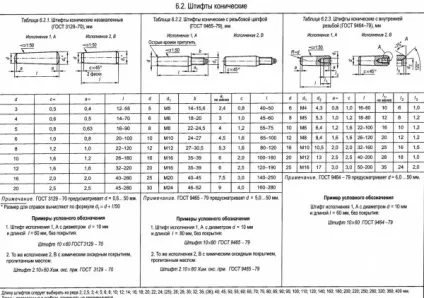

Параметри штифтів, що встановлюються в наскрізні отвори, які забезпечують демонтаж такіех штифтів при розбиранні з'єднання наведені в табл. 6.2.1. Для зручності демонтажу конічних штифтів з глухих отворів застосовують штифти з різьбовою цапфою (див. Табл. 6.2.2) або з внутрішнім різьбленням (див. Табл. 6.2.3). В обох конструкціях передбачена захист різьблення від ушкодження при забиванні (фаска на різьбовому отворі або циліндричний хвостовик на цапфі).

Приклади штифтових з'єднань

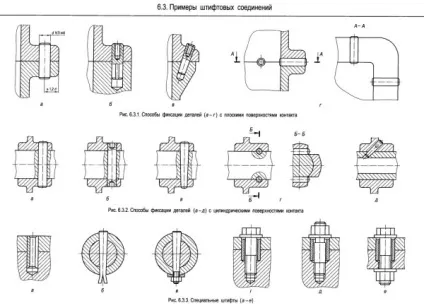

На малюнок 6.3.1 наведені приклади використання штифтів при з'єднанні деталей з плоскими поверхнями контакту. Звичайний варіант установки штифта показаний на малюнок 6.3.1, а. Якщо штифт встановлюють в глухе отвір, то застосовують штифт з різьбленням для демонтажу і
лискоі для виходу стисненого повітря при установці штифта (малюнок 6.3.1, б).
Варіант установки штифта, коли підхід інструменту в напрямку, перпендикулярному площині стику, утруднений, показаний на малюнок 6.3.1, е. У подібних випадках таже застосовують штифти, розташовані в площині роз'єму (як правило, чотири штифта по одному на кожній стороні). Більш точна фіксація деталей забезпечується при попарном розташуванні штифтів в протилежних кутках (малюнок 6.3.1, г).
При передачі незначних окружних і осьових сил застосовують з'єднання, показані на рисунок 6.3.2 (а-д). Вони більш технологічні в порівнянні зі шпонковими і шліцьовими і виключають люфти, що особливо важливо при реверсивному русі. Тому такі сполуки широко застосовують в приладових пристроях.
На малюнок 6.3.3 наведені приклади використання спеціальних штифтів. Порожній розрізний штифт (малюнок 6.3.3, а) забезпечує задовільний центрування деталей і відносну простоту монтажу без використання спеціального інструменту завдяки високій його податливості в радіальному напрямку. Перевагою з'єднання за допомогою розвідного штифта (малюнок 6.3.3, б) є простота його конструкції і монтажу, проте можливе зниження натягу штифта в процесі експлуатації. Останнє виключено в з'єднанні, де щільна посадка штифта забезпечується затягуванням гайки (малюнок 6.3.3, в). При дії значних навантажень в площині стику застосовують з'єднання, в яких зсувна навантаження передається як втулкою (штифтом), так і силами тертя на стику, зумовленими затягуванням нарізного сполучення (малюнок 6.3.3, г - е).
