Штангенциркуль складається з гнеться металевої лінійки, на яку нанесена вимірювальна шкала сценою поділу 1 мм. На передній частині лінійки розташовані дві вимірювальні губки. Уздовж лінійки переміщається рамка, також забезпечена двома вимірювальними губками. Рамка оснащена ще однією вимірювальною шкалою - ноніусом, який має ціну поділки 0,02 мм. Рух ризики по лінійці можна застопорити за допомогою спеціальних гвинтів.

За основною шкалою на лінійці відраховуються показання з точністю до міліметра, за ноніусом - свідчення уточнюються до десятих часток міліметра.

За допомогою мікрометра можна вимірювати розміри деталей з точністю до сотих часток міліметра.

Основна частина мікрометра - гвинт з дуже точної різьбленням, він називається мікрометричним гвинтом. Торець цього гвинта є вимірювальною поверхнею. Гвинт може висуватися і затискати вимірювану заготовку, яку слід поміщати між п'ятою напівкруглої скоби і торцем мікрометричного гвинта. На втулці-стеблі проведена поздовжня лінія, на якій зверху і знизу розташовані дві шкали: одна вказує міліметри, друга - їх половини. На конічної частини барабана, що обертається навколо втулки-стебла, нанесені 50 поділок (ноніус), службовців для відліку сотих часток міліметра.

Угломер призначений, як вказує його назва, для вимірювання кутів заготовок. Він являє собою напівдиск з вимірювальною шкалою, на якому закріплена лінійка і пересувний сектор з нанесеним на нього ноніусом. Пересувний сектор можна зафіксувати на напівдиска стопорним гвинтом. До сектору прикріплені кутник і знімна лінійка.

Для вимірювання кута заготовки її потрібно докласти однією гранню до знімною лінійці кутоміра, а рухому лінійку зрушити таким чином, щоб між гранями заготовки і сторонами обох лінійок утворився рівномірний просвіт. Потім потрібно закріпити сектор з ноніусом стопорним гвинтом і зняти показання спочатку по основній шкалі, потім по ноніусом.

Для вимірювання величини зазору використовується щуп - набір тонких пластин, закріплених в одній точці. Кожна з них має відому товщину. Збираючи з пластин щуп певної товщини, можна виміряти величину зазору. Слід обережно поводитися з тонкими металевими пластинами набірного щупа, оскільки вони легко ламаються при незначному зусиллі. У той же час пластини повинні входити в зазор туго і на всю довжину, це забезпечить точність вимірювання.

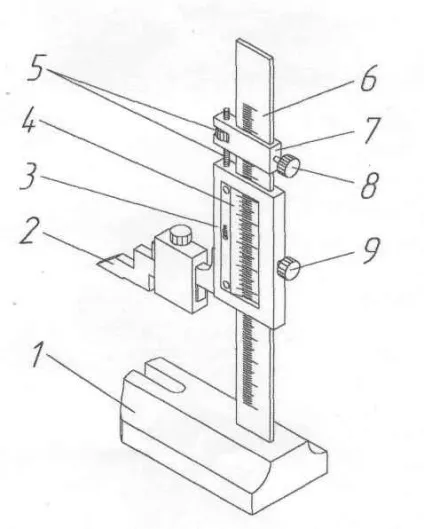

Штангенрейсмас ШР:
1 підставу, 2 - дорожня ніжка, 3 - рамка, 4 - ноніус, 5 - гвинт і гайка мікрометричною подачі, 6 - штанга, 7 - рамка мікрометричною подачі, 8 - затиск рамки мікрометричною подачі, 9 - затиск рамки

Штангенциркуль ШЦ-I двосторонній з глибиноміром:

1 - губки для внутрішніх вимірювань, 2 - рамка, 3 - затиск рамки, 4 - штанга,

5 - лінійка глибиноміра, 6 - шкала штанги, 7 - ноніус, 8 - губки для зовнішніх вимірювань

Мікрометр МК:
1 - п'ята, 2 - установча міра, 3 - мікрометричний гвинт,
4 -стебель, 5 - барабан, 6 - тріскачка, 7 - стопор, 8 - скоба
