Шрифти креслярські (гост -81 ЕСКД)

1. Терміни та визначення

1.1. Розмір шрифту h - величина, визначена висотою великих літер в міліметрах.

1.2. Висота великих літер h вимірюється перпендикулярно до основи рядка.

Висота малих літер c визначається з відношення їх висоти (без відростків k) до розміру шрифту h. наприклад, c = 7/10 * h (рисунок 1 і 2).

1.3. Ширина буквиg - найбільша ширина літери, виміряна відповідно до рисунок 1 і 2, визначається по відношенню до розміру шрифту h. наприклад, g = 6/10 * h. або по відношенню до товщини лінії шрифту d. наприклад, g = 6 * d

1.4. Товщина лінії шріфтаd - товщина, що визначається в залежності від типу і висоти шрифту.

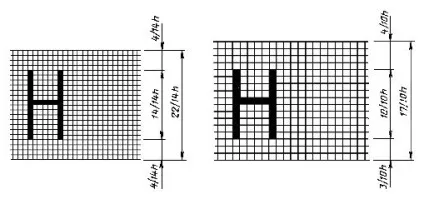

1.5. Допоміжна сітка - сітка, утворена допоміжними лініями, в які вписуються літери. Крок допоміжних ліній сітки визначається в залежності від товщини ліній шрифту d (черт.3).

2. ТИПИ І РОЗМІРИ ШРИФТУ

2.1. Встановлюються такі типи шрифту:

тип А без нахилу (d = 1/14 * h) з параметрами, наведеними в табл.1;

тип А з нахилом близько 75 ° (d = 1/14 * h) з параметрами, наведеними в табл.1;

тип Б без нахилу (d = 1/10 * h) з параметрами, наведеними в табл.2;

тип Б з нахилом близько 75 ° (d = 1/10 * h) c параметрами, наведеними в табл.2.

1. Відстань α між буквами, сусідні лінії яких не паралельні між собою (наприклад, ГА. АТ), може бути зменшено наполовину, тобто на товщину d лінії шрифту.

2. Мінімальною відстанню між словами e. розділеними знаком пунктуації, є відстань між знаком пунктуації та наступним за ним словом.
При виконанні документів автоматизованим способом допускається застосовувати шрифти, використовувані засобами обчислювальної техніки. У цьому випадку повинні бути забезпечені їх зберігання і передача користувачам документів.

2.2. Встановлюються такі розміри шрифту: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

Примітка. Застосування шрифту розміром 1,8 не рекомендується і допускається тільки для типу Б.

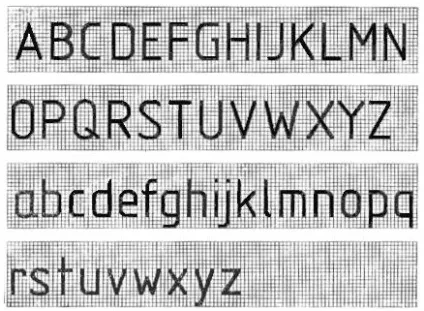

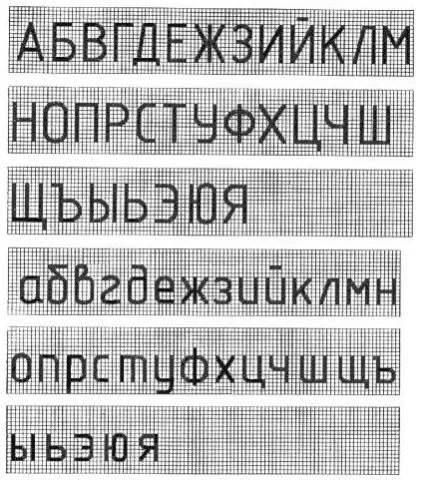

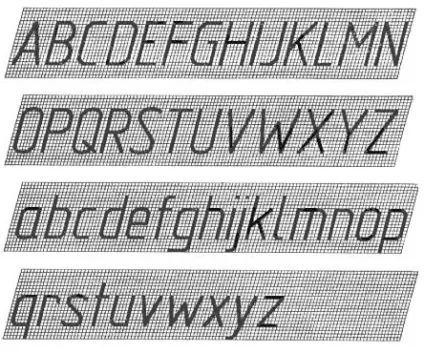

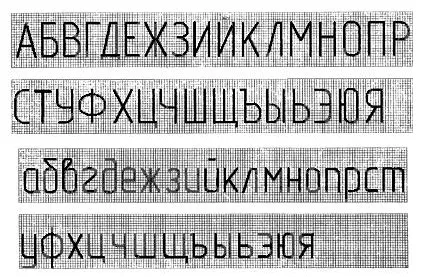

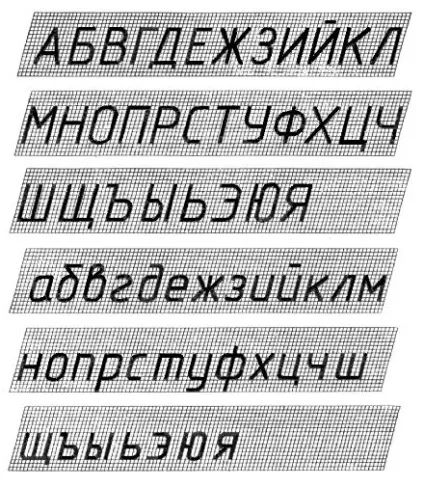

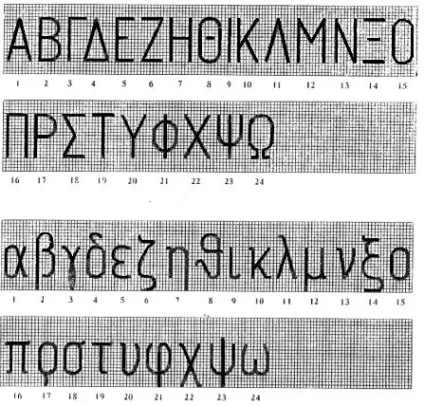

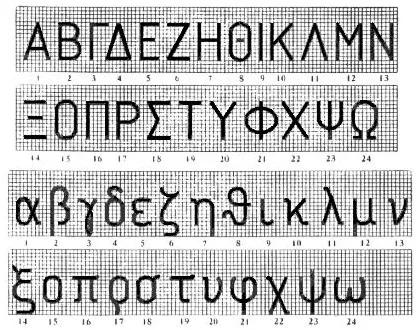

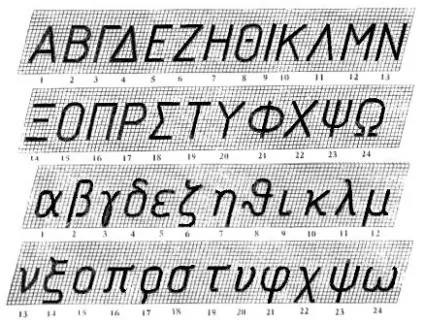

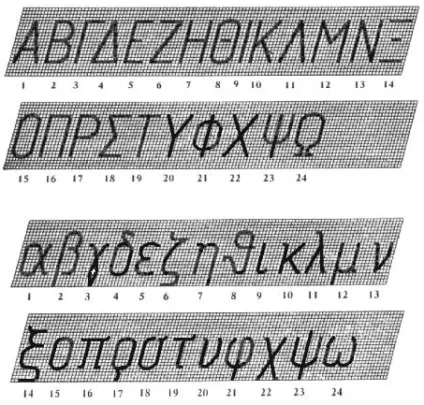

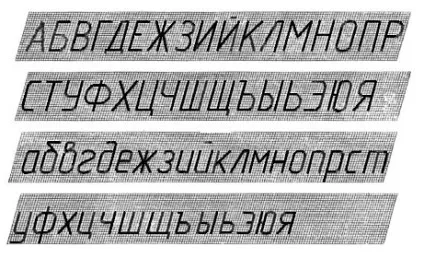

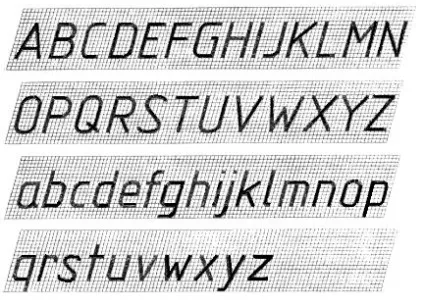

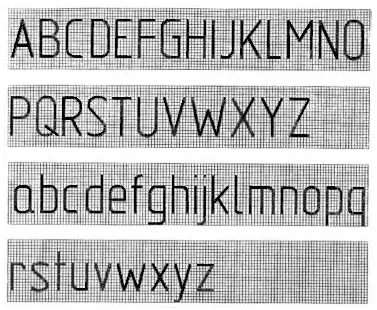

2.3. Побудова шрифту в допоміжній сітці показано на черт.4.
