Шпунтові палі відео-інструкція по монтажу своїми руками, пристрій, особливості виробів пвх,

Палі шпунтові використовуються в тих випадках, коли необхідно звести огорожі при будівництві гідротехнічних споруд, для запобігання зони роботи від проникнення води і в ряді інших випадків. Вони можуть бути виконані із залізобетону або дерева. Крім того, останнім часом широкого поширення набули шпунтові палі ПВХ, так як мають ряд переваг.

Тонкие подпорные стенки, образованные этими сваями, называются шпунтовыми ограждениями. Їх стійкість забезпечується глибоким зануренням в грунт. Замулювання зазорів в замках, яке відбувається незабаром після зведення, забезпечує загородженням водонепроникність.

Види шпунтових паль

Залежно від властивостей грунту, розміру котловану або іншого об'єкта, застосовують різні типи шпунтових огорожі. Спочатку використовувалися тільки дерев'яні палі, але з часом з'явилися сталеві, залізобетонні і ПВХ вироби. Матеріал для таких огороджень вибирають відповідно з багатьма умовами.

дерев'яні

Дерев'яні шпунти роблять зазвичай з колод або брусків, при цьому вони мають гребінь і паз прямокутного перетину. Вони також бувають складовими, збитими цвяхами з дощок. Основним недоліком дерев'яних огорож є те, що їх практично неможливо демонтувати без істотних пошкоджень.

Поэтому использовать их второй раз практически невозможно. Відповідно, ціна на такі огорожі лягає великим витратою на будівництво.

металеві

Сталеві шпунти бувають з трьох різних профілів:

• Коритний. Найчастіше цей профіль використовують для протифільтраційних завіс.
• Плоский. Головним чином такий профіль застосовується для спорудження огорож пористого типу.
• Z-подібний. Такі вироби зазвичай використовуються для підпірних стін.

Тип шпунта вибирають ще й відповідно до глибини огородженої котловану: чим він глибше, тим більшим моментом інерції має володіти перетин шпунта. Сталева шпунтова паля хороша тим, що її можна багаторазово використовувати.

При вилученні з ґрунту виріб не псується. Крім того, їх зручно перевозити і в цілому вони більш рентабельні, ніж дерев'яні. Недоліком металевих паль є те, що вони пропускають воду, за винятком коритного профілю з замковим механізмом.

Порада!
Щоб підвищити водонепроникність загороджень виконаних з металевих шпунтових огорож з коритного профілю, треба заповнити простір в замковому механізмі герметиком.

Пристрій шпунтових паль із залізобетону недостатньо зовсім. Тому їх зазвичай використовують для зміцнення берегів і при будівництві мостів. Ці вироби мають прямокутну форму з трапецієподібними гребенем і пазом.

Їх довжина, як правило, не перевищує п'ятнадцяти метрів. При більшій довжині, під час транспортування на них можуть з'являтися тріщини.

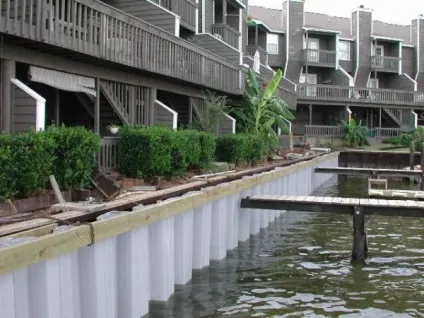

Загородження з ПВХ шпунтів

Палі з полівінілхлориду

Найбільш широке застосування отримали палі шпунтові з пластика (ПВХ).

• Діфлекторние стіни, що зменшують швидкість течії в каналах.
• Захисні екрани від грунтових вод.
• Штучні канали.
• Захист від повеней.
• Протизсувні тераси.
• Будівництво портових споруд.
• Стабілізація насипів.
• Гідротехнічних споруд.
• Меліоративні канали.
• Котловани, траншеї.
• Берегоукріплення.
• Звалища, герметичні колектори.

До переваг цих виробів відноситься те, що сам матеріал ПВХ не потребує консервації або якомусь додатковому обслуговуванні. Це забезпечує найбільш економічну експлуатацію системи шпунтових загороджень.

Таким чином, вирішальним моментом є відмінні властивості пластика в якості будівельного матеріалу.

Застосування шпунтових ПВХ має наступні переваги:

• Немає необхідності в виїмки грунту і його транспортування.
• Завдяки застосуванню готових до використання шпунтових стін, скорочується час будівництва.
• Чи не сприйнятливі до погодних умов.
• Можливість вторинного використання. Они могут без остатков извлекаться из почвы.

Занурення шпунтових паль

дерев'яних

Погружение деревянных изделий на глубину до шести метров осуществляется при помощи вибромолотов и дизель-молотов с массой ударной части от 250 до 600 кг. Такі молоти можуть бути встановлені на крани будь-яких типів, або на легкі копрові установки.

Для обеспечения плотности заполнения стенки и точности погружения, перед тем как приступить к монтажу, устанавливают направляющие по погруженным ранее маячкам. Крок маячків і їх кількість визначають відповідно до умовою забезпечення точного створу споруджуваного огорожі, а також відповідно до урахуванням товщини дощок, які використовуються в якості направляючих.

залізобетонних

Ці вироби монтують молотами з великою силою удару. Так як при зануренні звичайних залізобетонних паль виникає ущільнення грунту, яке перешкоджає зануренню сусідній палі, тому необхідно витримувати певну відстань. Шпунтові ж палі монтуються впритул один до одного, що дуже важко. В результате их редко применяют в строительстве.

металевих

Металеві шпунти монтують із застосуванням різних типів наголовники. Їх конструкція залежить від типу сваепогружающіх механізмів.

На практиці використовують наголовники-вловлювачі. Інструкція їх застосування виглядає наступним чином - шпунтову палю піднімають і рихтують до потрапляння в щоки наголівника-уловлювача. Щоб знизити силу тертя, що направляють занурених шпунтов попередньо змащують.

Порада!
При підйомі шпунта на копер потрібно звернути увагу на можливий прогин конструкцій.
Якщо він виникає, то піднімати шпунти необхідно підйомним механізмом.

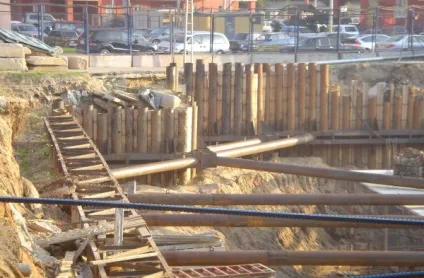

Після монтажу металевих шпунтів, встановлюють анкерні палі. До встановленого огородження, болтами або зварюванням, кріплять металевий пояс з прокатних профілів різних типів. Потім до них монтують тяги від анкерів. (Див. Також статтю Як забивають палі: основні технологічні нюанси)

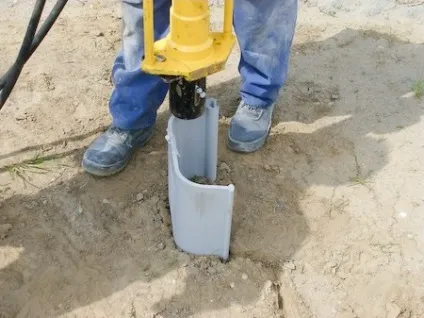

На фото монтаж шпунта з ПВХ

Монтаж пластикових шпунтів здійснюється одним з трьох способів: віброзануренням, вкопування або віброзануренням з підмивом. Найчастіше застосовується віброзанурення. Такий спосіб має на увазі використання вібромолотом по заздалегідь визначеної лінії.

Незважаючи на гадану простоту монтажу, навіть ПВХ шпунти не слід встановлювати своїми руками. Фахівці краще визначать, який тип шпунтов слід застосовувати в конкретному випадку і як правильно їх монтувати. (см. также статью Забивка свай как основной метод погружения опор в грунт ) Такие виды работ, как обустройство котлованов, вообще невозможно выполнить без специализированной техники и профессиональных рабочих.
