Опалубка потрібна для установки монолітних основ навіть самих мінімальних за розмірами. Вона надає відлитою конструкції необхідні параметри і геометричні форми. Щоб щити не розходилися від тиску бетону, їх треба стабільно закріпити. У приватних будинків фундаменти неширокі, вистачає для цього вбитих в землю кілочків, стягнутих зверху дротом. А якщо будинок багатоповерховий або необхідна підстава під доменну піч? У такій ситуації від значної маси бетону поїдуть кілочки, і лопне дріт. Тут не обійтися без стяжних гвинтів для опалубки з металу, які утримають щити будь-яких розмірів в нерухомості.
Опис і характеристики

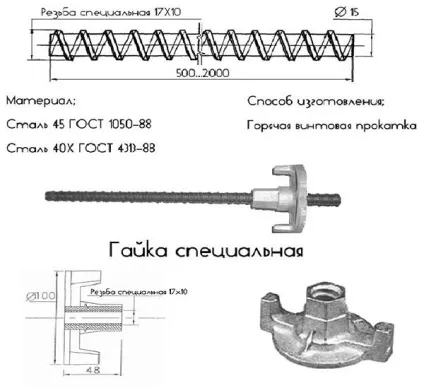

У цього будівельного інструменту-конструкції є й інші назви, що не змінюють суті використання: шпилька для опалубки або ж стягнутий болт. Сам по собі він являє собою металевий стрижень з різьбленням діаметром 17 мм (по внутрішньої фаске - 15), довжина якого знаходиться в діапазоні 0,5-6,0 м. Зрозуміло, що така розбіжність пояснюється товщиною формованого моноліту.
Від того, наскільки стаціонарно будуть зафіксовані щити, залежить в кінцевому підсумку геометрія і цілісність фундаменту, отже, і всієї будівельної конструкції. Тому гвинт виготовляється з стійкою до розтягування високоякісної сталі, так як від ще напіврідкого бетону вона зобов'язана витримати значні статичні навантаження (та й динамічні під час заливки). Між нитками холоднокатаної різьблення відстань 10 мм. Вага ж погонного метра стрижня близько 1400 р
Природно, одна тільки шпилька щити, призначені для заливки бетону, не втримає. Потрібні додаткові комплектуючі для опалубки. На один стрижень потрібні дві гайки з зовнішнім діаметром не менше 100 мм. Вони оцинковані, щоб не піддаватися корозії. Крім одного виступу на них під шестигранний ключ є ще два, розташовані близько до країв, один навпроти одного. Це передбачено для того, щоб гайку можна було провернути фомкой. Бажано також мати шайби або цього ж розміру, або більшого: вони збільшать опорну площу проти тиску на площину щита. Така характеристика, як діаметр шпильки і крок різьблення - величина стандартна, довжина ж у різних виробників розрізняється досить значно.
Поки увага приділялася тільки зовнішнім елементам кріплення опалубки. Для її фіксації і збереження зсередини служать: трубка ПВХ з внутрішнім діаметром 22 мм, що дозволяє без труднощів отримувати шпильку з бетону; уплотняющие конуси, що не дають розчину проникати на різьбу стяжного гвинта з боку щита.
Збірка опалубки за допомогою стяжки

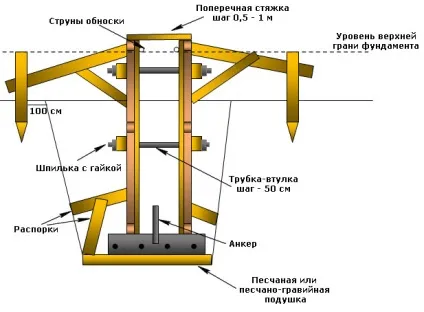

В її панелях повинні бути просвердлені отвори діаметром 22 мм. В одне з них заводиться шпилька, на яку надівається конус вершиною від панелі. Далі стрижень вставляється в трубку ПВХ, вона по довжині трохи менша, ніж ширина передбачуваного фундаменту. Чому? Її торець трохи не доходить до щита через першого фіксуючого конуса. Далі настає черга іншого, надівається на гвинт вершинкой в сторону трубки. Шпилька виводиться в отвір другого шита. На неї через плоскі шайби з протилежних сторін за панелями накручуються гайки. Від того, як далеко вони закручені, залежить витрата бетону.
Є також цілий ряд пристосувань, що відповідають за нормальну роботу всього опалубочного комплексу, завдяки яким не буде витоків, значить, зменшиться витрата бетону. Наприклад, замок клиновий, службовець для щільного стикування щитів, підкоси для їх підтримки, кронштейни та мастило для опалубки, щоб вона легко відставала від фундаменту.
Але головні силові навантаження у всій цій системи припадають на стягнутий гвинт, тому найбільші вимоги пред'являються саме його характеристикам, тобто до стрижня і гайок. Експериментально встановлено, що леговані нікелем і молібденом стали шпильок витримують на розрив більше 14-15 тонн, якщо більше - мнеться різьблення і відскакують гайки. Якщо ж їх поставити по дві, ця характеристика зростає не менше ніж в два рази.
Хоча ціна шпильки для опалубки і комплектуючих до неї порівняно невелика, але грошові витрати можуть бути значними. Адже їх потрібно на будівництві велика кількість. Тому є сенс не купити їх, а придбати в оренду. Тим більше що, застосовуючи трубки, заглушки і конуси можна зберегти елементи стяжки майже в ідеальному стані.
Ось вартість цих деталей по Москві і області:
