Шорсткість поверхонь і позначення її на кресленнях

Шорсткість поверхні на ескізах і робочих кресленнях деталей машин позначається згідно ГОСТ 2.309 - 73 «Позначення шорсткості поверхонь» При обробці деталі на її поверхні утворюються нерівності - шорсткості. Таким чином, шорсткість поверхні це сукупність нерівностей з відносно малим кроком на базовій довжині - L. Базова довжина вибирається залежно від характеру вимірюваної поверхні. Чим більше висота мікронерівностей, тим більше береться базова довжина L.Чісловое значення базової довжини вибирається з ряду: 0,01; 0,03; 0,08; 0,25; 2,5; 8,0; 25 мм.

Для визначення чисельного значення шорсткості поверхні ГОСТ 2789 - 73 передбачає шість параметрів. У навчальній практиці, тому що студенти ще не знайомі з темою «Шорсткість поверхонь» вивчається в курсі «Технологія металів», використовуються два параметри:

R a - середнє арифметичне відхилення профілю;

R z - висота нерівностей профілю по десяти точках.

Виходячи з числових значень параметрів R a і R z ГОСТ 2789 - 73 встановлює 14 класів шорсткості. Найбільш поширеними в машинобудуванні є 1 - 8 класи (таблиця 1).

Таблиця 1 - Розміри шорсткості поверхні (ГОСТ2789 - 73)

Базова довжина, мм

Для позначення шорсткості на кресленнях, згідно ГОСТ 2.309 - 73, застосовується умовний графічний знак з цифровим і текстовим супроводом. Структура знака приведена на малюнку 11.

Малюнок 11. Структура знака позначення шорсткості на кресленнях

Залежно від способу обробки застосовують три види знака. Якщо спосіб обробки конструктором не встановлюється, застосовують знак, наведений на малюнку 12а. У цьому випадку вже технолог вирішує, яким способом буде отримана ця поверхня: механічною обробкою, литтям, штампуванням або вибором прокату.

Для поверхні, утвореної з видаленням шару матеріалу, наприклад, гострінням, фрезеруванням, свердлінням, точінням, шліфуванням і т.д, застосовується знак, наведений на малюнку 12б.

При позначенні шорсткості поверхні, утвореної без видалення шару матеріалу, наприклад, литтям, куванням, штампуванням, волочінням і т.д. застосовують знак, наведений на малюнку 12в.

Малюнок 12. Види і розміри знака шорсткості поверхні

Знаки шорсткості поверхні повинні стосуватися контурних або виносних, або штрихпунктирною ліній креслення.

Якщо шорсткість всіх поверхонь деталі повинна бути однаковою, то в правому верхньому куті креслення наносять загальне позначення шорсткості (рисунок 13).

Малюнок 13. Всі поверхні деталі оброблені однаково

Якщо шорсткість поверхонь деталі повинна бути різною, то в правому верхньому куті креслення наносять позначення переважної за кількістю поверхонь шорсткості і знак в дужках, який означає, що всі інші поверхні деталі, крім позначених на зображенні, повинні мати шорсткість, зазначену перед дужкою (рисунок 14 ).

Малюнок 14. Поверхні деталі оброблені з різною чистотою

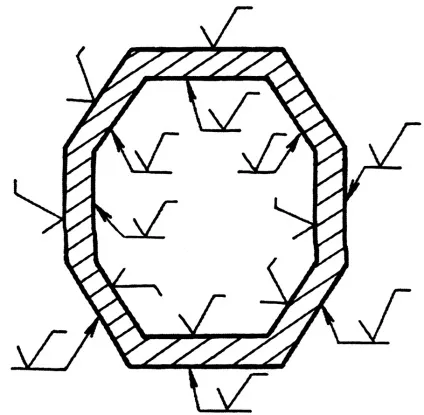

Основні правила розміщення знака шорсткості поверхонь різного розташування наведені на малюнку 15.

Малюнок 15. Нанесення знака шорсткості на поверхнях з різним розташуванням
